Problemi con un HP Pavilion DV5 1105el

Scritto il 18 agosto 2013 da Carlo Strino

Modello:

HP Pavilion DV5 1105el

Difetto:

problema accensione HP Pavilion DV5 1105el

Soluzione:

reflow video ATI



riparare HP Pavilion DV5

Dettagli:

Il pc non si accende. Premendo il bottone di accensione il led si accende ma non appere nulla sullo schermo, neanche attaccando un display esterno.

Schermo nero.

In alcuni casi il led power si accende per un istante per poi spegnersi nuovamente e comunque lo schermo resta nero.

La causa può dipendere da diversi fattori: in questo caso mostro come smontare completamente questo PC per poi ripararlo mediante reflow di due processori ATI presenti sulla scheda madre.

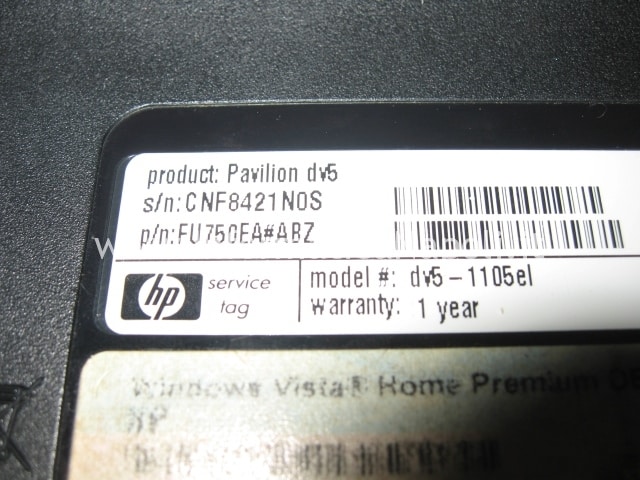

reflow hp pavilion dv5 1105el

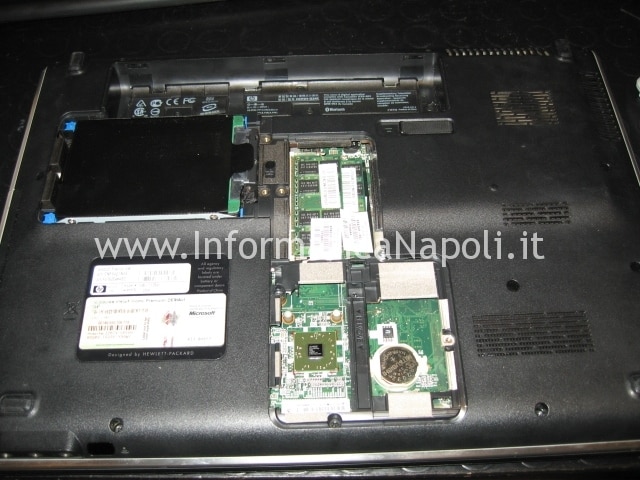

Imiziamo con il lavorare come al solito sulla parte inferiore del pc. Dobbiamo naturalmente smontare tutto per cui è necessario svitare le viti dei coperchietti, tutte le viti della scocca e iniziare a staccare tutte le periferiche: RAM, masterizzatore, scheda WiFi, Hard Disk, ecc.

riparare HP Pavilion DV5

HP Pavilion DV5 non si accende

Questa presa d’aria della ventola molto ostruita fa già comprendere la causa della morte di questo PC…

pulizia HP Pavilion DV5Stacchiamo il disco fisso:

hard disk HP Pavilion DV5

smontare HP Pavilion DV5

Smontiamo la scheda di rete WiFi:

wifi HP Pavilion DV5

Estraiamo il masterizzatore DVD:

HP Pavilion DV5

Dopo aver svitato tutte le viti, lavoriamo sulla parte superiore del PC, staccando la cornice superiore comprendente il bottone di accensione:

riparazione HP Pavilion DV5

smontare HP Pavilion DV5

Ora tocca alla tastiera per la quale dobbiamo svitare le apposite viti che la tengono alla scocca.

 tastiera HP Pavilion DV5

Stacchiamo il flat della tastiera con delicatezza..

HP Pavilion DV5 riparare

Ora tocca alle viti presenti sotto il vano tastiera e a tutti gli spinotti e flat:

touchpad HP Pavilion DV5

HP Pavilion DV5

chassis HP Pavilion DV5

Possiamo tirare via i due cavi dell’antenna WiFi che sono naturalmente legati al display video.

flat HP Pavilion DV5

wifi HP Pavilion DV5

Ora stacchiamo il flat del connettore video

flat video HP Pavilion DV5

Infine svitiamo altri flat e cavi che provengono dal display e svitiamo le viti che lo fissano al resto del pc.

smontare video HP Pavilion DV5



connettore video HP Pavilion DV5 1105el

Stacchiamo il display..

video HP Pavilion DV5

Svitiamo le ultime viti della scocca superiore..

scocca HP Pavilion DV5 1105el

Successivamente aiutandoci con un plettro o apposito strumento in plastica separiamo le due scocche:

aprire case HP Pavilion DV5 1105el

aprire HP Pavilion DV5 1105el

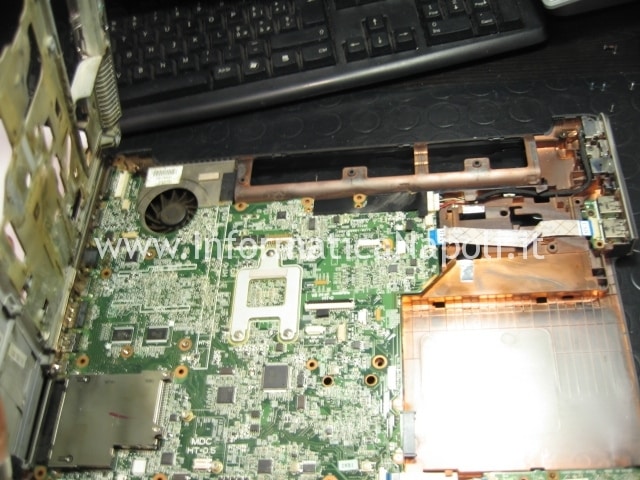

Ed eccoci davanti alla scheda madre:

motherboard HP Pavilion DV5 1105el

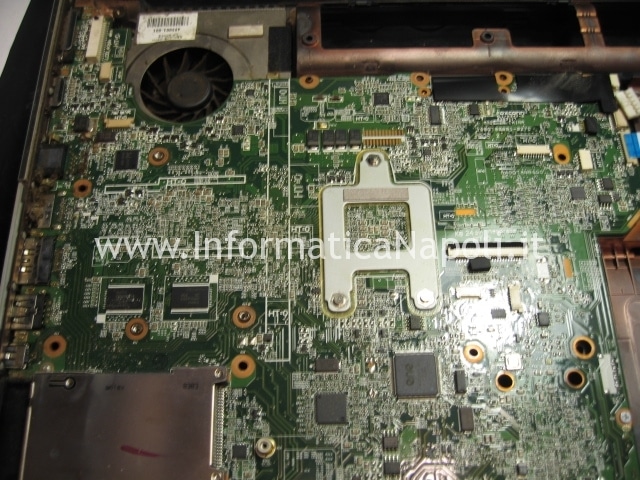

 Possiamo osservare il retro della scheda madre: il fronte è quello dove sono presenti la CPU e il chipset compreso la GPU (processore grafico) ed è in pratica rivolto verso il basso.

scheda madre HP Pavilion DV5 1105el

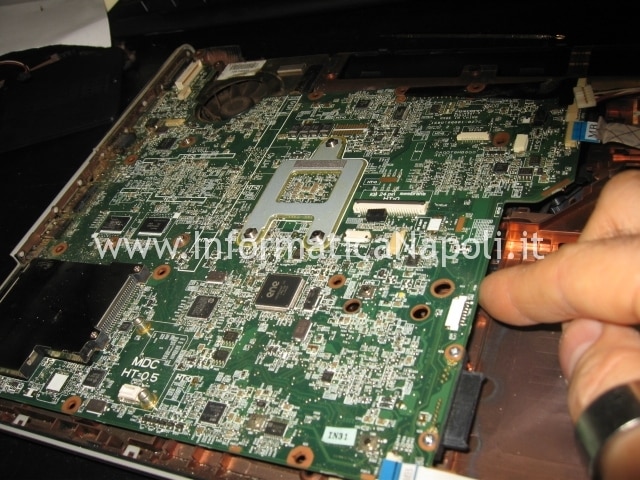

Svitiamo le viti che mantengono fissa la scheda madre alla base e tutti i cavi e flat.

mother board HP Pavilion DV5 1105el

riparare scheda madre HP Pavilion DV5

Ed ecco finalmente la scheda madre estratta dal case.

reflow scheda madre HP Pavilion DV5

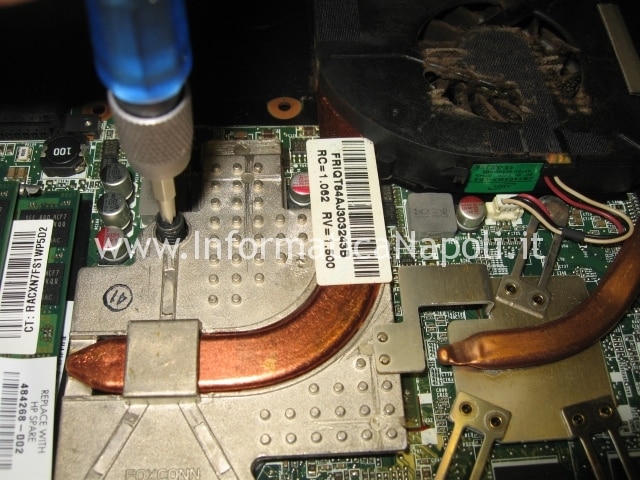

Provvediamo a svitare i dissipatori e la ventola.

dissipatore HP Pavilion DV5

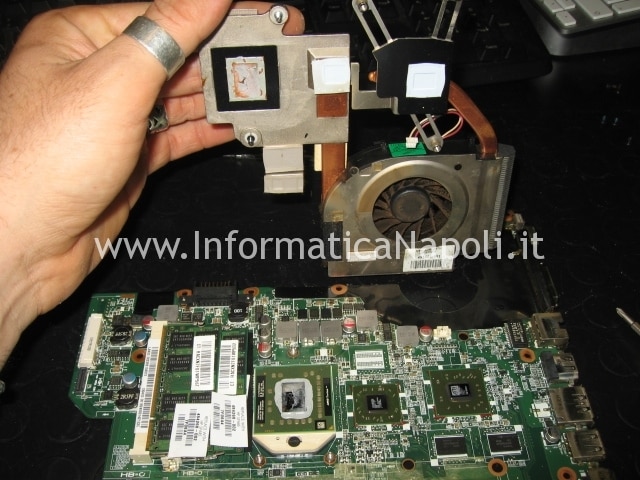

Una volta rimosso il dissipatore si può vedere come sui processori ATI vi è della gomma termoconduttiva che dovrà essere probabilmente sostituita mentre sul processore vi è della pasta termoconduttiva che poi sostituiremo con nuova di ottima qualità prima del rimontaggio.

CPU GPU HP Pavilion DV5

A questo punto ho iniziato la fase di rework dei processori iniziando a preparare la scheda madre.

Prima ho staccato qualsiasi parte in gomma presente sulla scheda madre, poi ho pulito minuziosamente i processori e tutti i componenti.

La fase della riparazione ha previsto un rework dei due processori ATI.

La seguente foto è relativa ad un rework di HP Pavilion DV5 111oel che monta gpu nVidia anzichè ATI ma la procedura è la stessa.

Le seguenti foto invece mostrano un rework mediante stazione ad aria professionale su una scheda madre di un HP DV5 di diverso modello:

reballing dv5

rework HP pavilion DV5

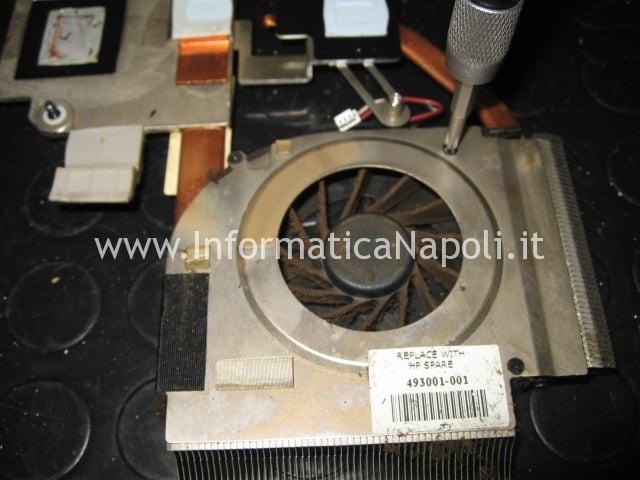

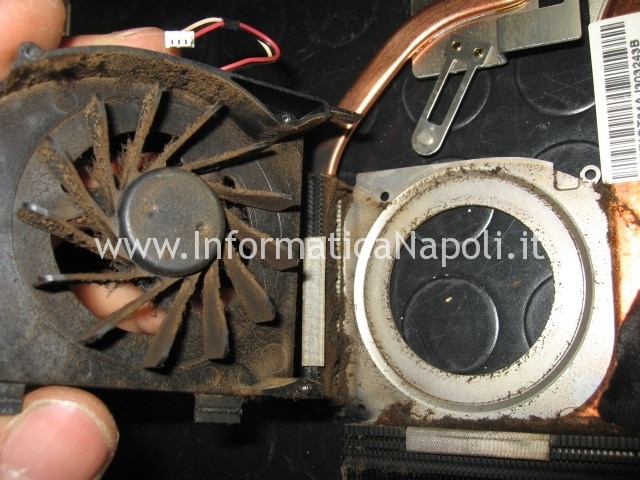

Dopo aver effettuato il rework della scheda madre, ho provveduto alla pulizia della ventola, davvero molto sporca: per non parlare del dissipatore…

ventola HP Pavilion DV5

pulizia ventola dissipatore HP Pavilion DV5

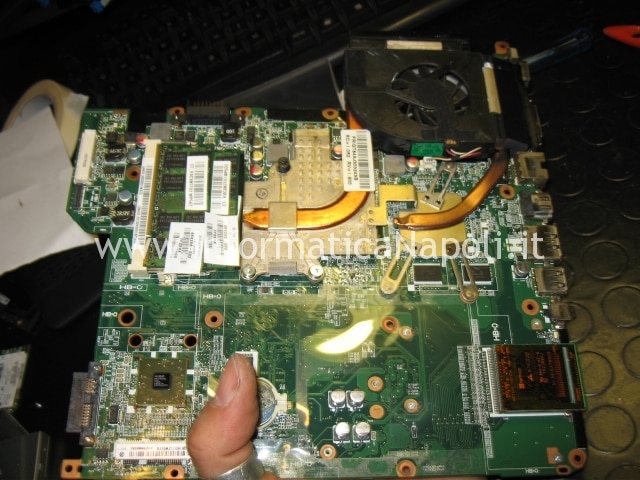

Dopo il lavoro ho provveduto a cambiare la pasta termoconduttiva sulla CPU e iniziato a rimontare il tutto.

reball reflow HP Pavilion DV5

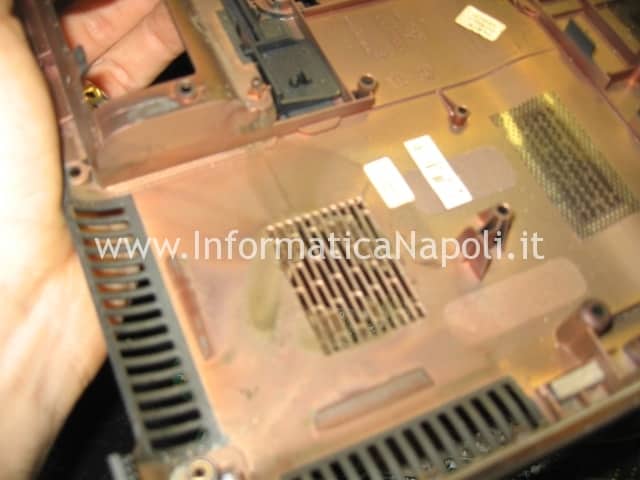

Ovviamente ho dato anche una bella pulitina alla scocca e a tutte le fessure.

HP Pavilion DV5 non si accende

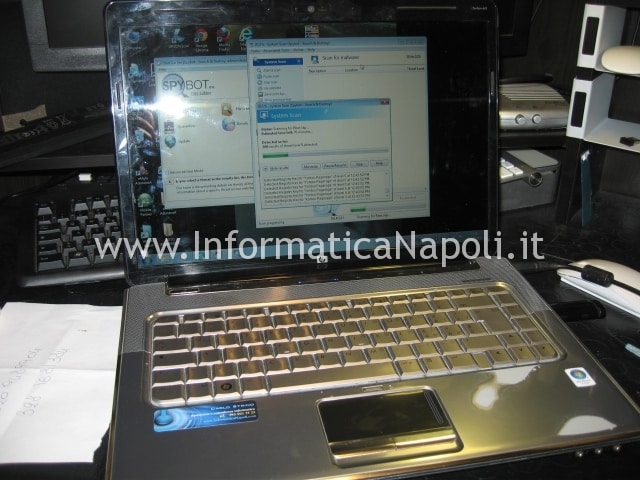

Dopo averlo rimontato il pc è magicamente tornato in vita…   e sono passato ad effettuare una pulizia del sistema operativo.

HP Pavilion DV5 riparato

Con questa procedura ho risolto un

problema di accensione HP Pavilion DV5
