Causa:

Il problema è nelle saldature del chip grafico nVidia presente sulla logic board

Effetto:

Problemi Video o Logic board del MacBook pro 1226

Soluzione:

E’ necessario effettuare reballing e reflow o anche solo reflow con attrezzatura professionale.

In questo articolo mostro come effettuo una riparazione sul modello A1226.

Tuttavia per altri modelli simili che dispongono dello stesso processore grafico nVidia la procedura di riparazione è la stessa.

Nell’articolo, malgrado abbia l’esperienza e le apparecchiature per effettuare anche un reball delle palline di stagno, mi limito al solo reflow che su questo modello considero abbastanza efficace e genera una riparzione affidabile e durevole nel tempo.

Nel mio caso alla pressione del tasto power:

macbook pro 15 a1226 non si accende logic board

Ottengo soltanto l’accensione del led anteriore ma nessun segno di vita sul video. Neanche il suono iniziale tipico dei Mac.

macbook pro 15 a1226 led bianco

Iniziamo quindi la fase di smontaggio dell’unità A1226.

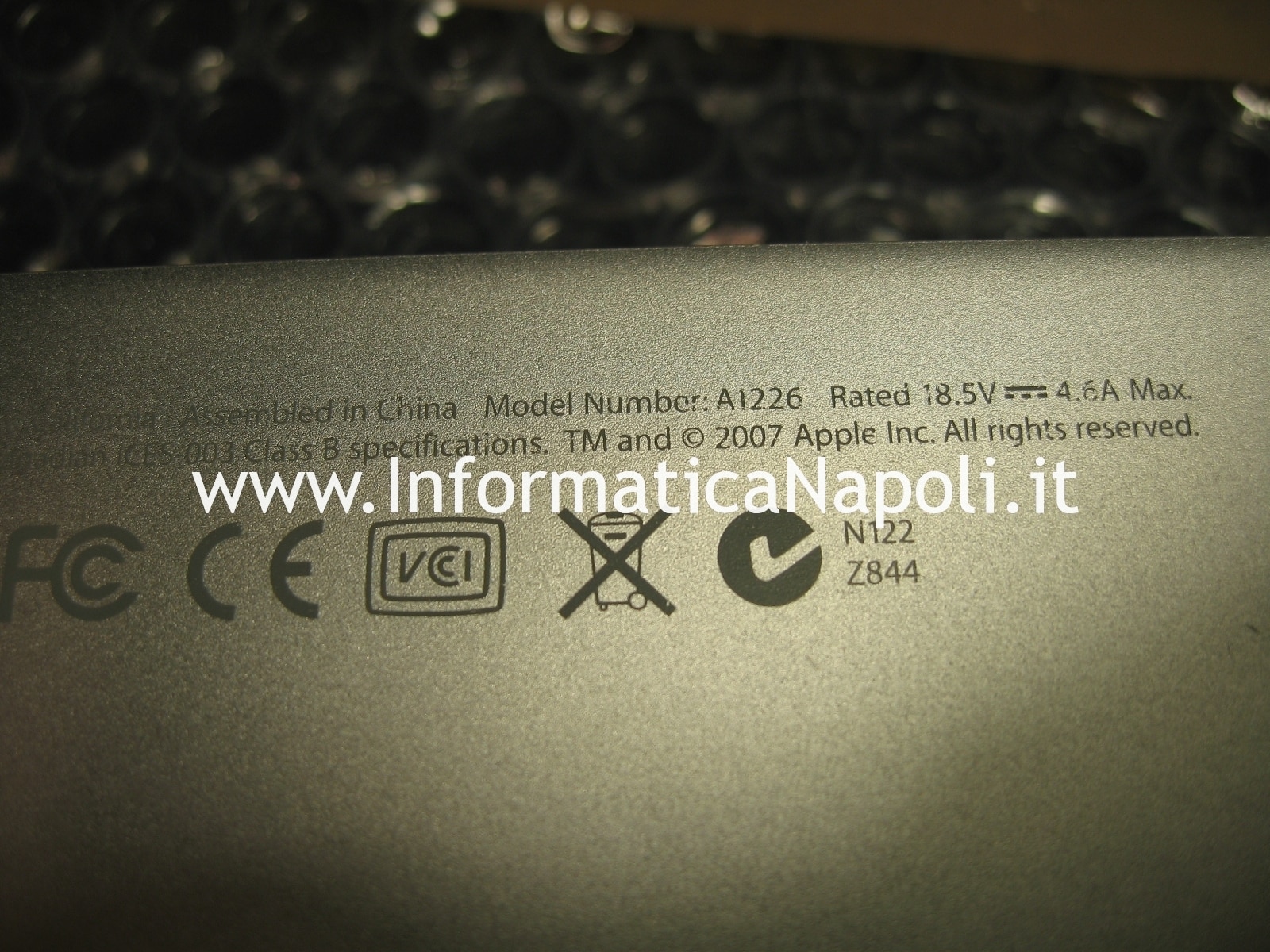

macbook pro a1226 non si accende



Iniziamo a lavorare sul fondo del pc, posizionandolo su un ripiano morbido e pulito.

Stacchiamo la batteria ed iniziamo ad osservare dove sono posizionate tutte le viti. In pratica sono tutte sul fondo e sui 3 bordi laterali, eccetto il lato frontale (dove c’è il pulsante per l’apertura dello schermo) dove non vi sono viti.

aprire apple macbook pro 15 a1226

Iniziamo quindi a divertirci.. svitiamo tutte le viti, possibilmente posizionandole sul tavolo in maniera ordinata in modo da rimetterle al proprio posto durante il rimontaggio.



Poi tocca alle viti laterali…

riparazione apple macbook pro 15 a1226

Queste solo le viti della scocca, presenti unicamente all’esterno dello chassis:

viti apple macbook pro 15 a1226

tastiera macbook pro 15 a1226 apple

Ora possiamo iniziare a sollevare delicatamente la scocca superiore facendo attenzione al flat della tastiera che è collegato alla scheda madre o come la chiama Apple, Logic Board.

Stacchiamolo con delicatezza ma decisione.

smontare tastiera macbook pro 15 a1226 apple

Ed eccoci finalmente davanti alla scheda madre del MacBook Pro.

scheda madre macbook pro 15 a1226

Ora arriva la fase più delicata: dobbiamo smontare ogni flat, cavo e connettore connessi alla scheda madre, più precisamente al corpo centrale.

Stacchiamo il flat del video, il flat del masterizzatore, i flat presenti sulla sinistra (in alto all’hard disk). Poi dobbiamo smontare il masterizzatore stesso (2 viti), smontare la scheda WiFi posizionata in testa all’hard disk, tutti gli spinotti e flat presenti sotto di questa.

Teniamo a mente come sono posizionati tutti i flat e che giro fanno perchè dopo dovremmo rimettere tutto nella stessa identica posizione..

Inoltre fate caso agli spinotti piccoli neri, ad esempio quelli delle ventole: hanno una connettività inusuale, si staccano pratcamente tirandoli con estrema delicatezza VERSO L’ALTO.

Dopo aver staccato tutti i flat e i connettori questo è praticamente uno degli ultimi che tiene ferma la scheda madre al resto dei componenti.

logic board apple macbook pro 15 a1226

riparare logic board apple macbook pro 15 a1226

sostituire logic board apple macbook pro 15 a1226

Finalmente arriviamo al punto di poter sollevare la scheda madre..

logic board rotta macbook pro 15 a1226

Ed ecco i 3 processori in bella mostra. Dei 3, il chip grafico nVidia è il primo sulla sinistra.

logic board macbook pro 15 a1226

La prima cosa da fare è quello di provvedere alla pulizia, rimuovendo la vecchia pasta termoconduttiva.

problemi video nero macbook pro 15 a1226

Successivamente controllo che sulla parte sottostante i processori non vi sia qualcosa che può bruciare, a contatto con la piastra di preheat.

In questo caso da rimuovere ci sono solo degli spessori in spugna.

riparazione scheda madre macbook pro 15 a1226

Attacco con del Kapton il sensore termocoppia sul fondo della piastra madre, in corrispondenza del processore nVidia, in modo da controllare la temperatura durante il reflow.

reflow reball nvidia macbook pro 15 a1226

A questo punto possiamo procedere con le diverse procedure, se vogliamo scollare completamente il processore nVidia con reballing, sostituzione completa oppure reflow.

Nel caso di reflow possiamo procedere con il lavorare sul solo nVidia oppure sul processore nVidia e il chipset (bga centrale).

Prima di iniziare qualsiasi tipo di lavoro dobbiamo eliminare durante il preheat la colla siliconica presente sui bordi del processore su cui vogliamo lavorare. Successivamente – ma non è obbligatorio – possiamo applicarne di nuova. Poi tocca al flussante.

reflow apple macbook pro nvidia 15 a1226

reflow reball apple macbook 15 a1226

reflow reball apple macbook 15 a1226

nvidia reflow reball apple macbook 15 a1226

reball video apple macbookpro 15 ATI a1226

In caso di reflow, con l’aiuto di una siringa, dopo aver preriscaldato, spingo del flussante sotto il processore. Poi provvedo ad effettuare reflow rispettando le curve di temperatura indicate dal produttore per questo processore.

reflow apple macbook pro 15 a1226

termocoppia reballing apple macbook pro 15 a1226

riparare assistenza apple macbook pro 15 a1226

centro assistenza apple macbook pro 15 a1226

centro assistenza apple macbook pro 15 a1226

reflow reball nvidia macbook pro 15 a1226

Dopo aver terminato il lavoro, attendo il raffreddamento della piastra e provvedo alla pulizia rimuovendo il flussante in eccesso e pulendo i dissipatori dalla vecchia pasta termoconduttiva. Per eliminare le tracce di flussante possiamo utilizzare alcool oppure dello spray appositamente concepito per questo scopo.

riparare nvidia macbook pro 15 a1226

riparazione nvidia macbook pro 15 a1226

riparazione nvidia macbook pro 15 a1226

riparazione video macbook pro 15 a1226

Passo successivo, l’applicazione di pasta termoconduttiva. Ne ho messo un pochino in più poichè la vecchia pasta era praticamente molto densa. Per questo Mac ho utilizzato della pasta Artic.

pasta termoconduttiva macbook pro 15 a1226

Un piccolo trucco: In questo caso applico della pasta termoconduttiva sia sui dissipatori che sui processori; inoltre scaldo un pò la pasta e faccio raffreddare diversi minuti prima di rimontare la scheda madre. Questa operazione permette di amalgamare meglio questo tipo di pasta.

macbook pro non si accende 15 a1226

Dopo questa operazione non mi resta che richiudere tutto seguendo al rovescio i passsi seguiti per smontare la scheda madre.

Alla fine rimonto la batteria e provo ad accenderlo…

risultato?

macbook pro 15 a1226 riparato

il MacBook PRO 15 a1226 che prima aveva problemi video è stato riparato!!

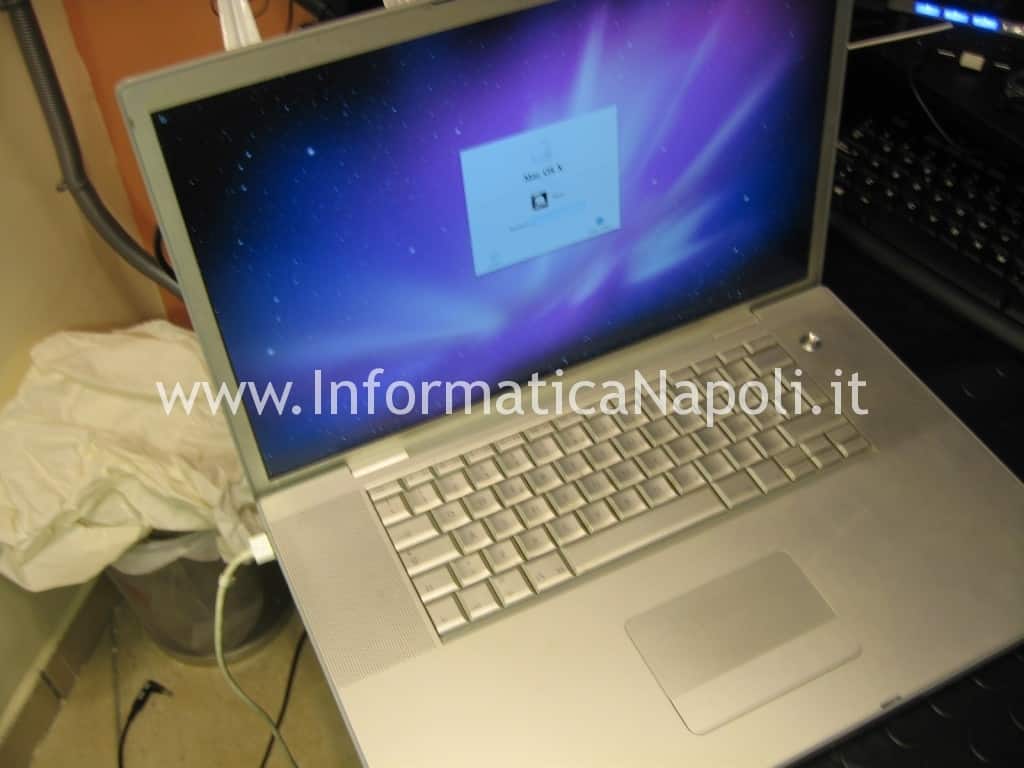

macbook pro funzionante 15 a1226

macbook pro 15 a1226 funziona si accende

Se anche tu hai problemi con questo Mac, con schermo nero o artefizi, contattami prima di acquistare una nuova Logic Board (costosissima).

Confermo la mia disponibilità ad effettuare una riparazione anche “a distanza” purchè il prodotto non sia stato troppo manomesso e purchè venga fatta confezione antiurto e spedizione tracciabile (va bene anche un comune paccocelere3 di poste italiane).

Per info e assistenza apple contattatemi pure!



riparazione Macbook pro 15 a1226
