Problemi video Sony Vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3

Scritto il 16 agosto 2014 da Carlo Strino

Riparazione Video Sony Vaio PCG-252M PCG-282M VGC-LM1E

Modello:

Sony Vaio PCG-252M PCG-282M ALL IN ONE

Problema:

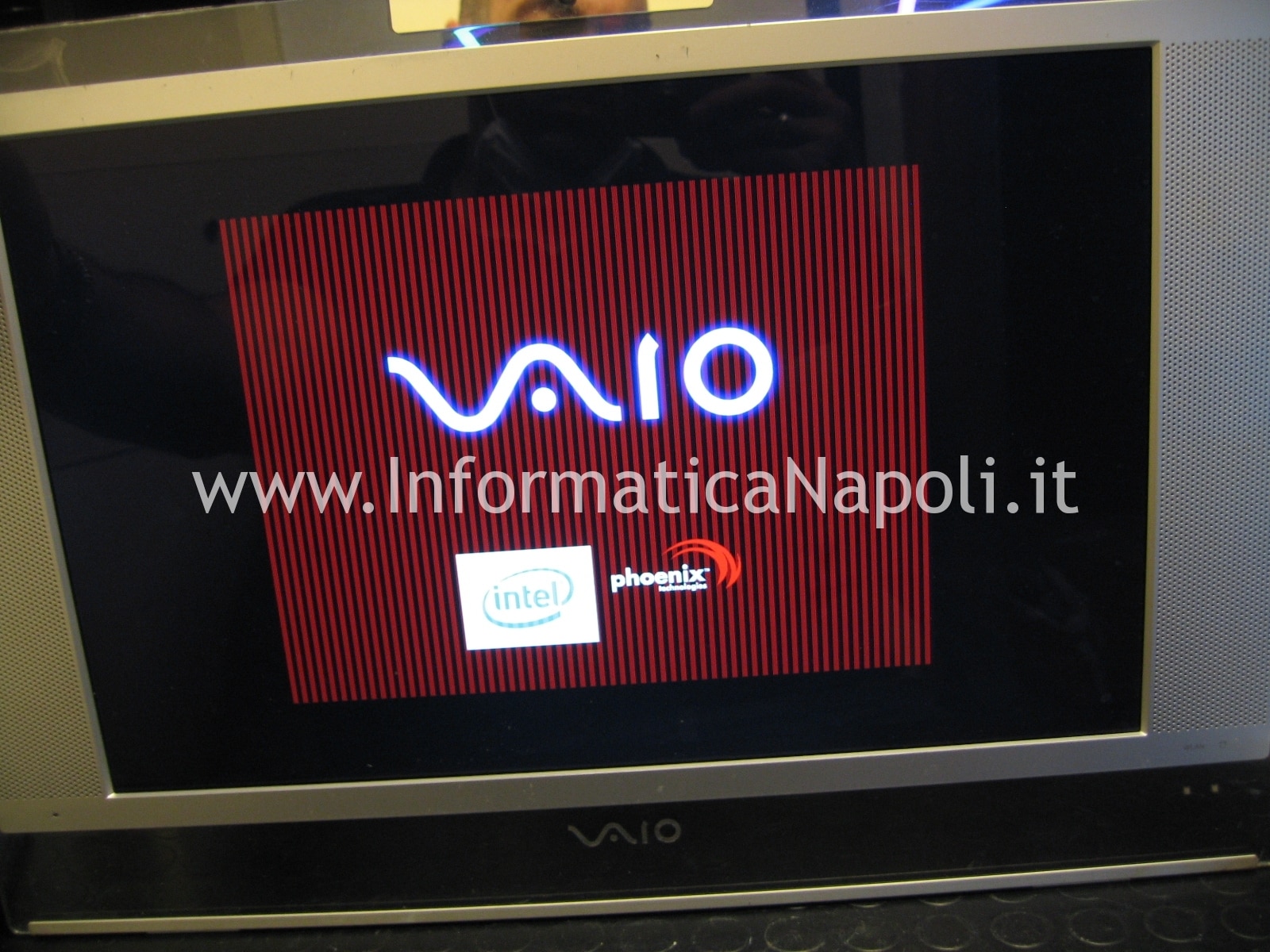

Il Sony Vaio PCG-252M mostra righe verticali

Sintomi:

Premendo il pulsante di accensione il Vaio PCG-252M PCG-282M visualizza righe verticali o artefizi

Causa:

La causa è un guasto al chip video nVidia oppure nel chipset

Soluzione:

Rework della GPU nVidia e/o del chipset

Alcuni dei modelli impattati da questa anomalia:

Sony Vaio PCG-252M, PCG-282M, VGC-LA2, VGC-LA3, VGC-LM1E



VAIO PCG-252M PCG-282M righe verticali artefizi VGC-LM1E

Questa volta l’articolo si basa sulla riparazione di un ALL-IN-ONE di qualche anno fa, un Sony Vaio PCG-252 in particolare un PCG-252M. Questo Sony monta un processore Intel Dual Core e un chip video nVidia.

Questa serie è soggetta, come tante altre (PCG-252M, VGC-LA2, VGC-LA3, PCG-282M, VGC-LM1E) a problemi di scollamento dei componenti, in particolare del processore video e del chipset, a causa dell’utilizzo di stagno privo di piombo che – come mostra la prossima foto effettuata al microscopio – con il tempo tende a sfaldarsi.

All’avvio quindi c’è la possibilità che mostri schermata nera o righe verticali qualche volta accompagnato da una serie di BEEP SONORI.

problemi scheda video sony vaio PCG-252M VGC-LM1E VGC-LA2 VGC-LA3 PCG-282M

Il problema è comune a molti PC non solo marchiati Sony ma anche prodotti da altri marchi (Apple compresa) e colpisce di norma processori grafici ATI e nVidia ma talvolta anche altri componenti che di norma scaldano poco e cioè i BGA relativi ai chipset southbridge o northbridge sopratutto di Intel.

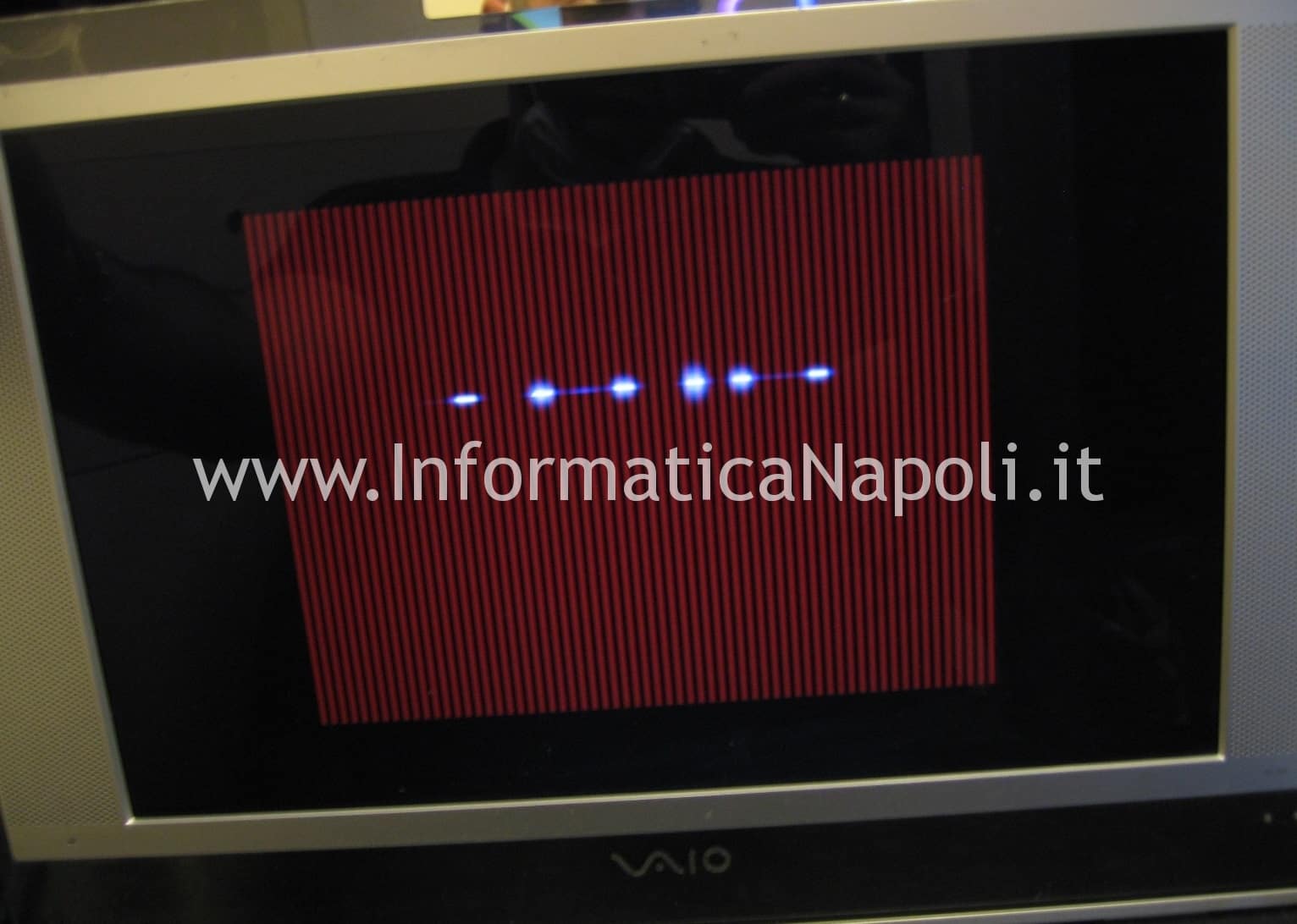

Il risultato è che all’accensione il Sony Vaio PCG-252M oppure altri modelli come VGC-LA2, VGC-LA3, PCG-282M, mostrano strane righe (di solito verticali), artefizi, caratteri colorati o talvolta semplicemente uno schermo nero.

problemi video PCG-252M VGC-LA2 VGC-LA3 PCG-282M VGC-LM1E

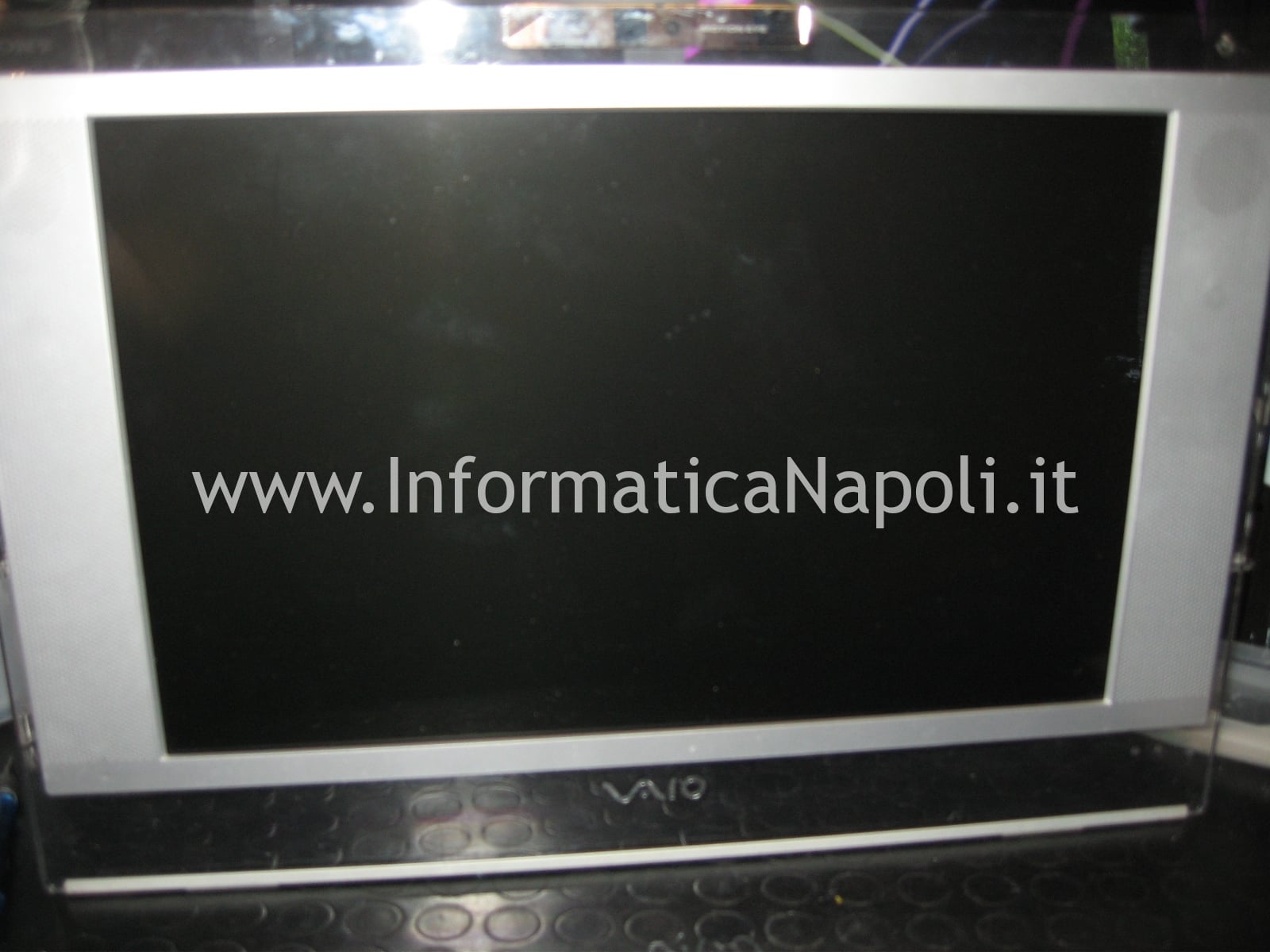

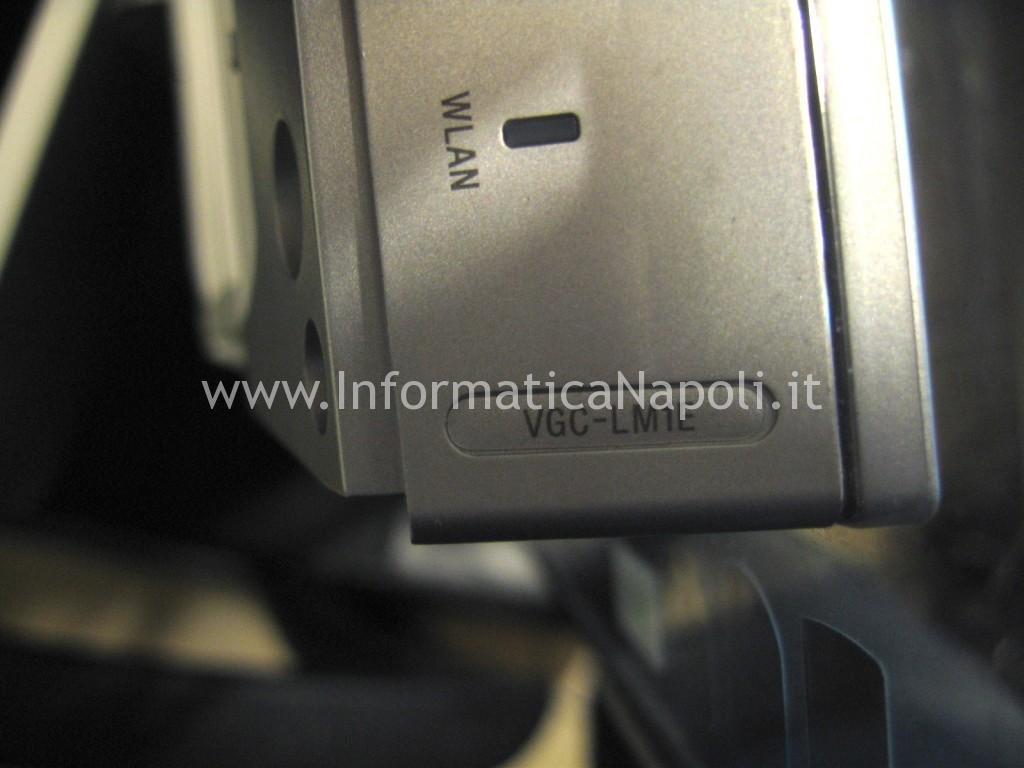

Con un lavoro di rework sul chip grafico (reflow, reballing o completa sostituzione) e – talvolta anche sul chipset – riesco di solito a risolvere in maniera definitiva il problema video che affligge i Sony Vaio PCG-252M VGC-LA2 VGC-LA3 PCG-282M oppure VGC-LM1E come quello mostrato nella prossima foto (un’etichetta con sigla modello è presente sul lato).

problemi PCG-282M VGC-LM1E

Procediamo innanzitutto con lo smontare il Sony poichè, ovviamente dovrò lavorare direttamente sulla scheda madre.

A differenza di altri miei articoli, su questo modello non mostrerò i passi per smontarlo… semplicemente perchè il cliente mi ha consegnato il pc già smontato!!!!

Un vero peccato poichè non mi capita spesso di riparare questi modelli non molto diffusi di All-in-one.

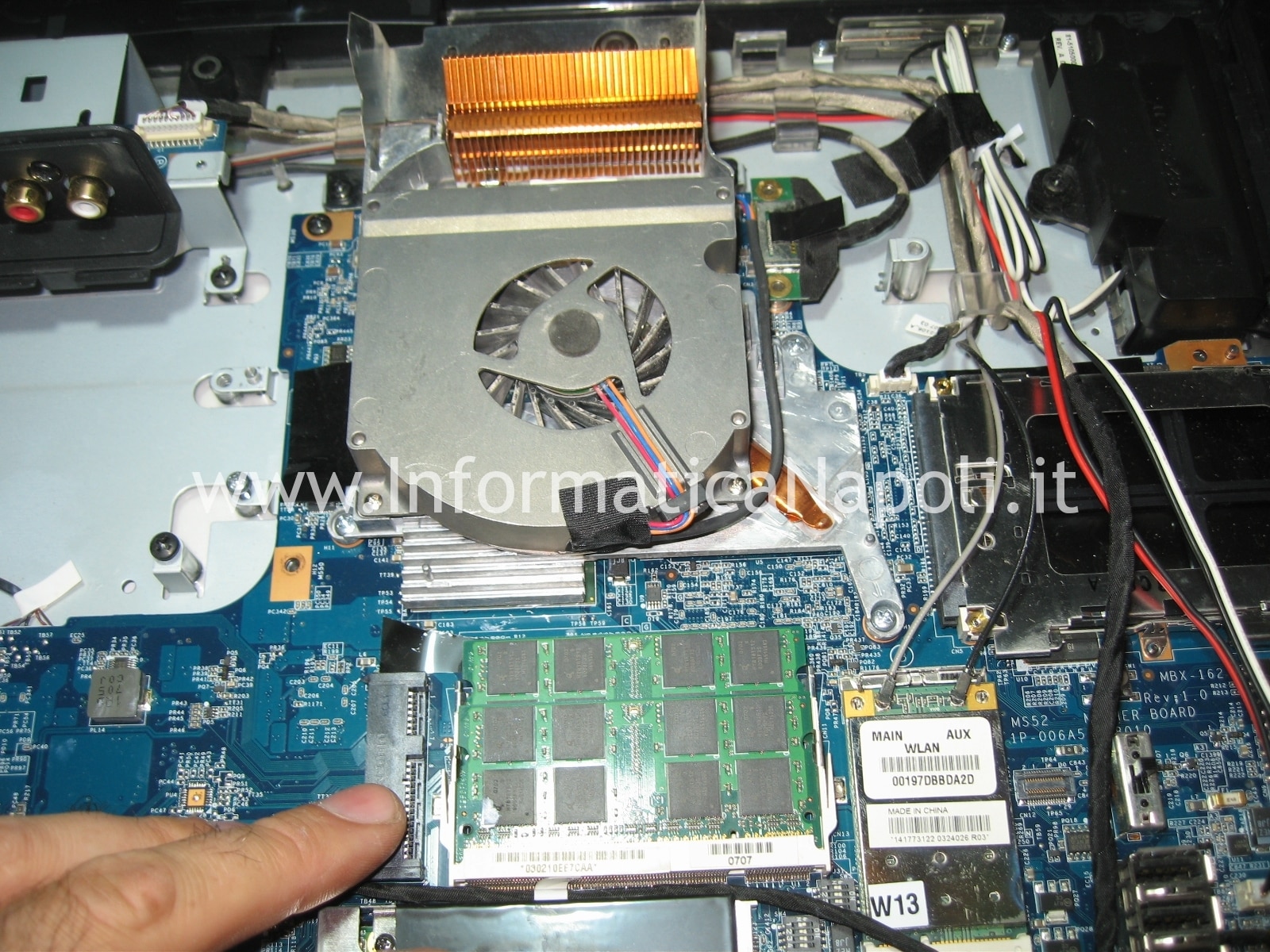

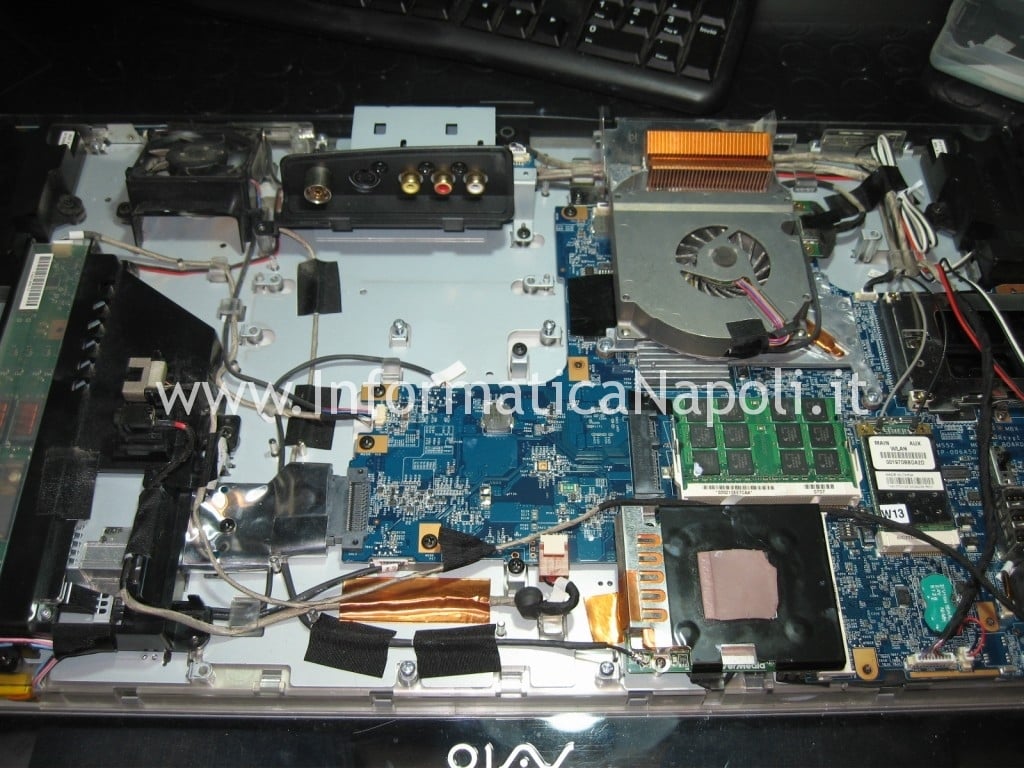

Di seguito comunque qualche foto che mostrano l’interno di questo PC, la scheda madre e tutta la componentistica che – a parte il modulo TV e qualche altro componente – è del tutto simile ad un portatile.

righe video PCG-252M VGC-LA2 VGC-LA3 PCG-282M

Per riparare questo PC smonterò l’intera scheda madre e per farlo bisogna rimuovere numerose viti che fissano la scheda madre alla scocca, oltre che le viti del dissipatore e del gruppo ventola.

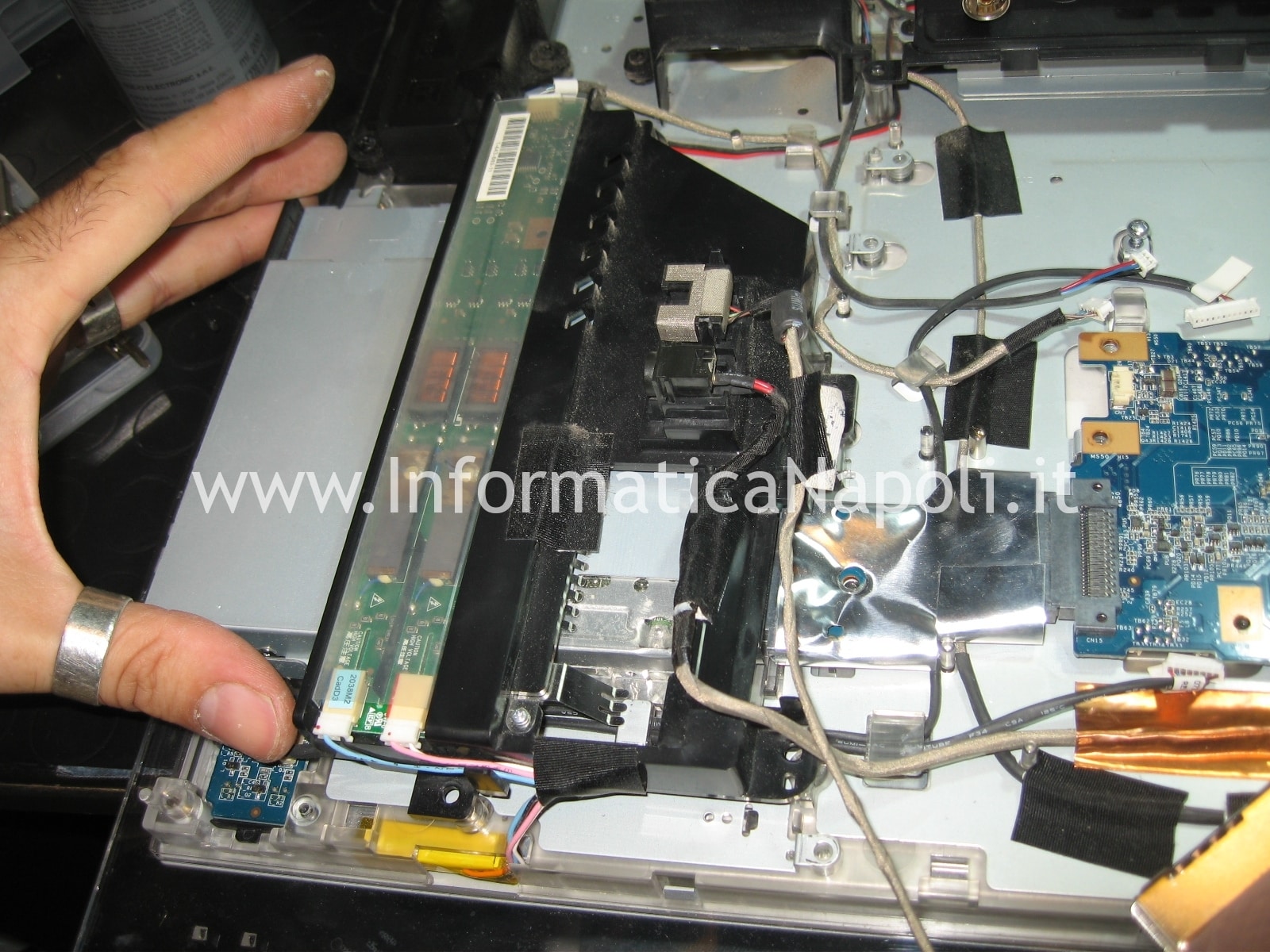

Tra le periferiche da rimuovere ci sono la scheda TV che si vede in basso, nella precedente foto; inoltre memorie ram, schedina WiFi e sulla sinistra – coperto dai due inverter – c’è da rimuovere il masterizzatore DVD.

riparazione video PCG-252M PCG-282M VGC-LA2 VGC-LA3

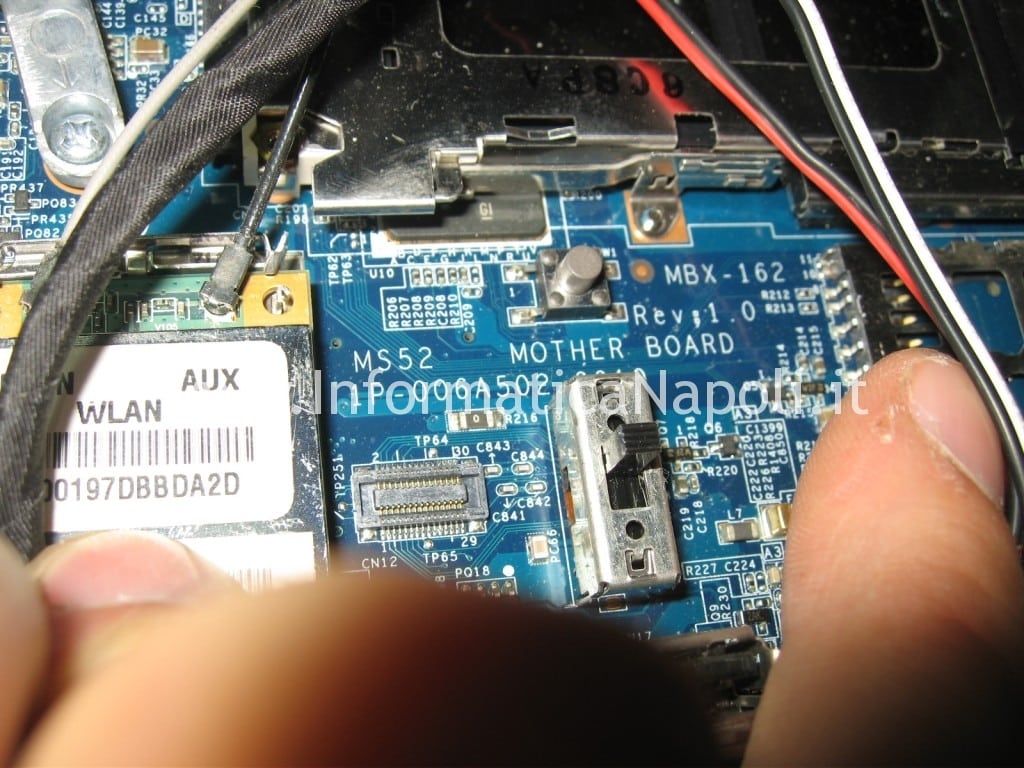

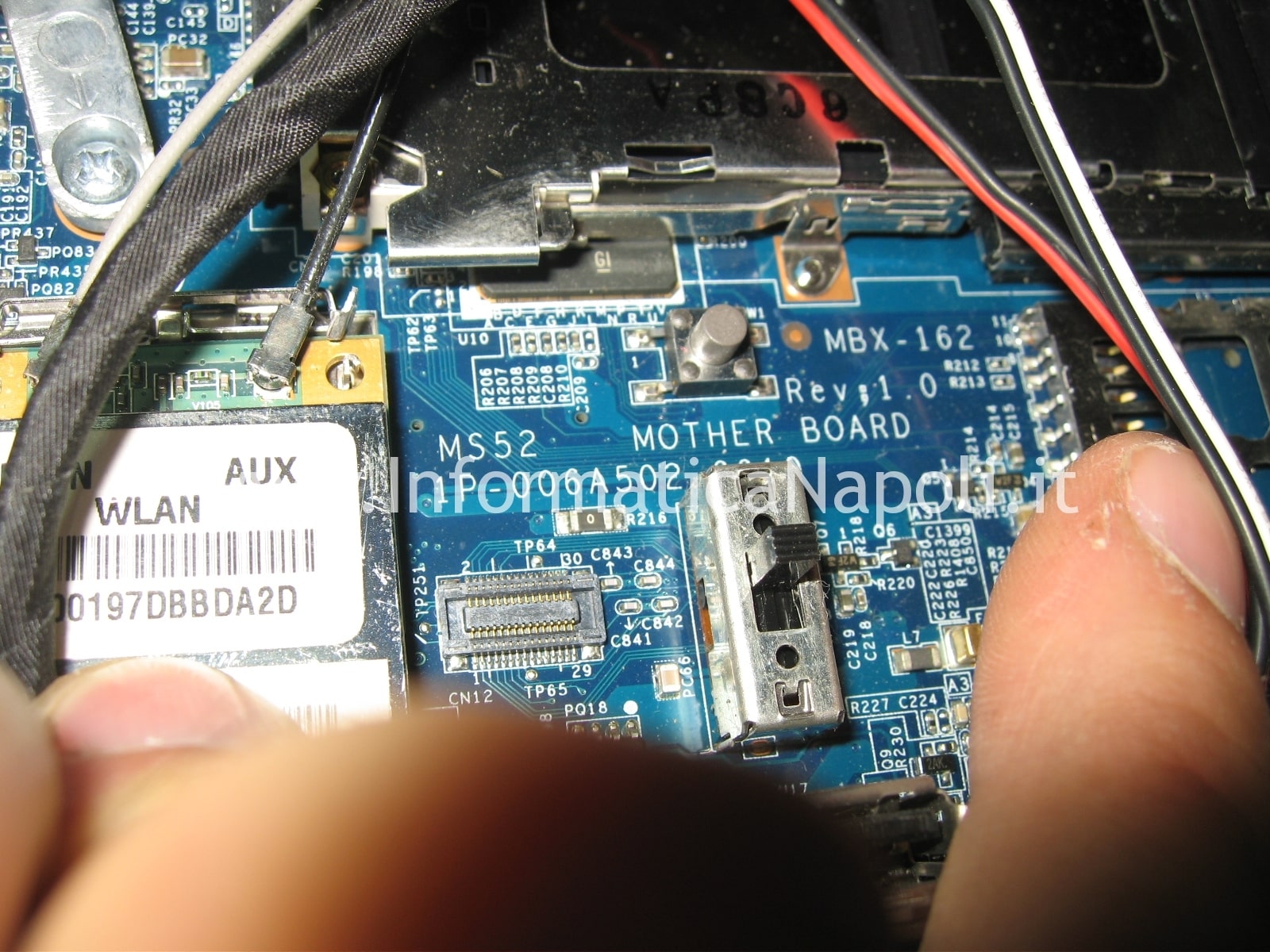

La scheda madre del modello PCG-252M da me riparato è siglata MBX-162 MS52.

motherboard MBX-162 MS52 PCG-252M PCG-282M VGC-LA2 VGC-LA3

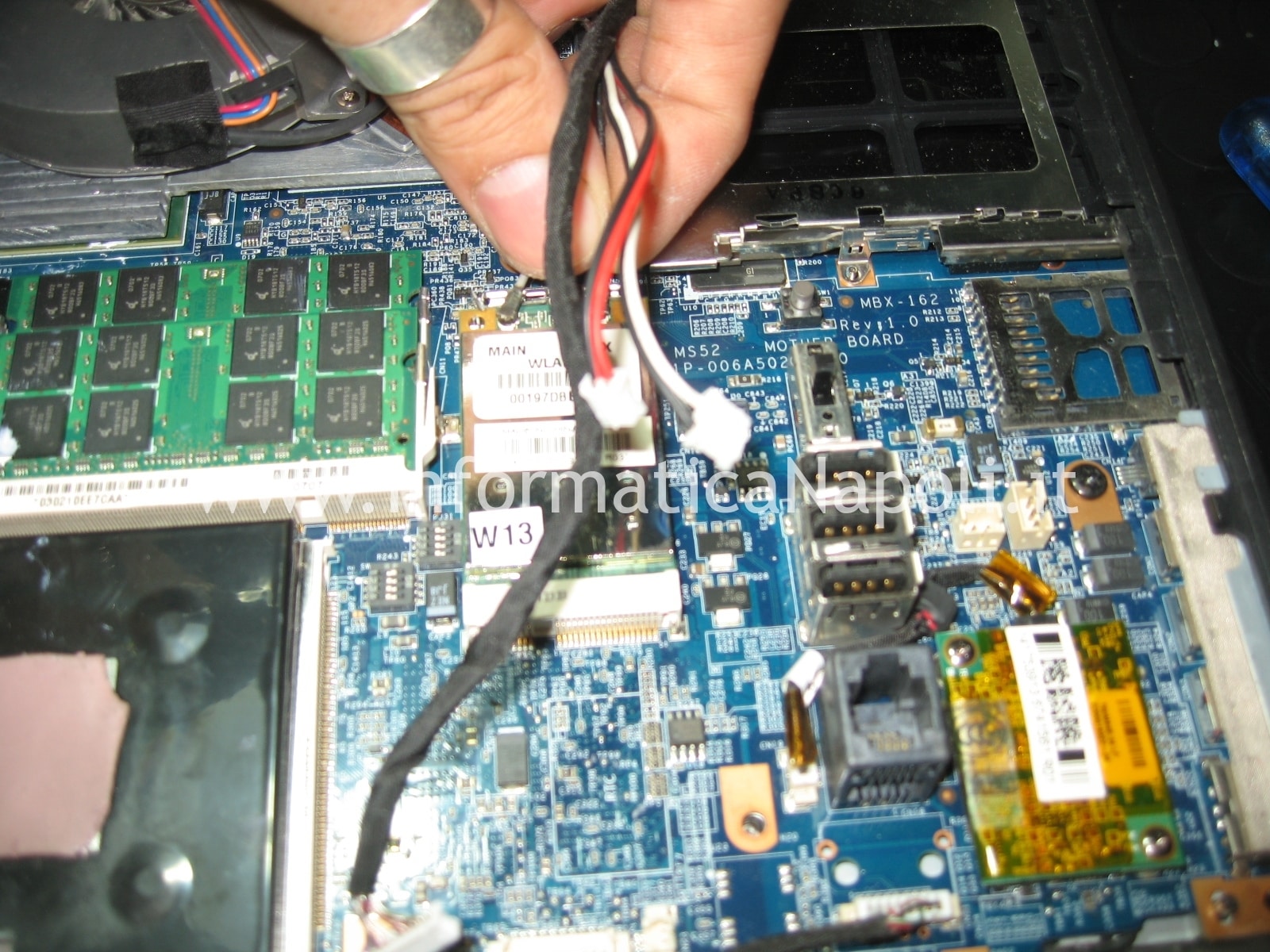

Alcune fasi dello smontaggio della scheda madre che prevedono la rimozione degli spinotti di alimentazione, antenne e collegamenti vari.

problemi nvidia video PCG-252M PCG-282M VGC-LA2 VGC-LA3

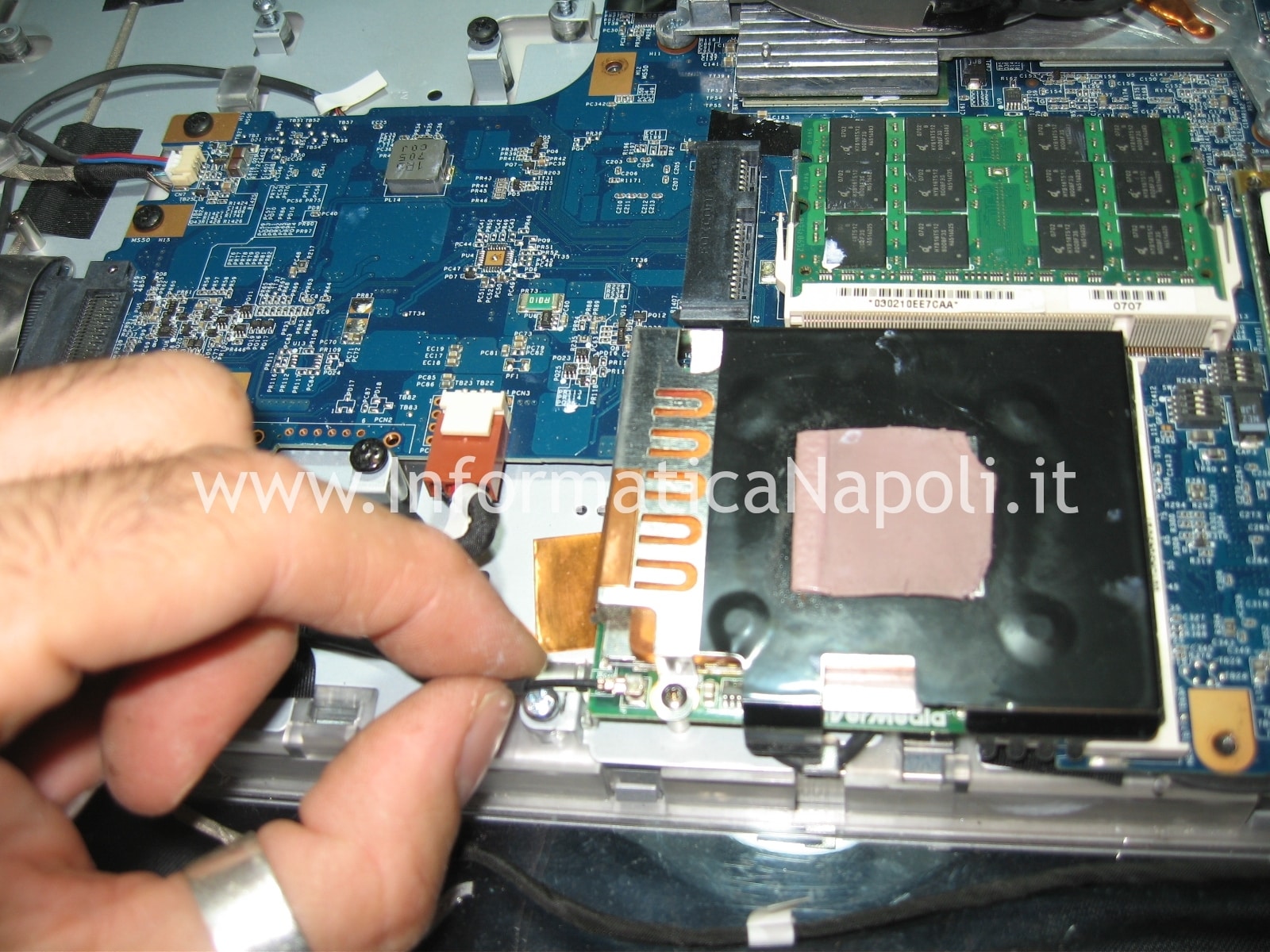

Rimuovo la scheda video e l’antenna ad essa collegata:

rimozione scheda tv vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3

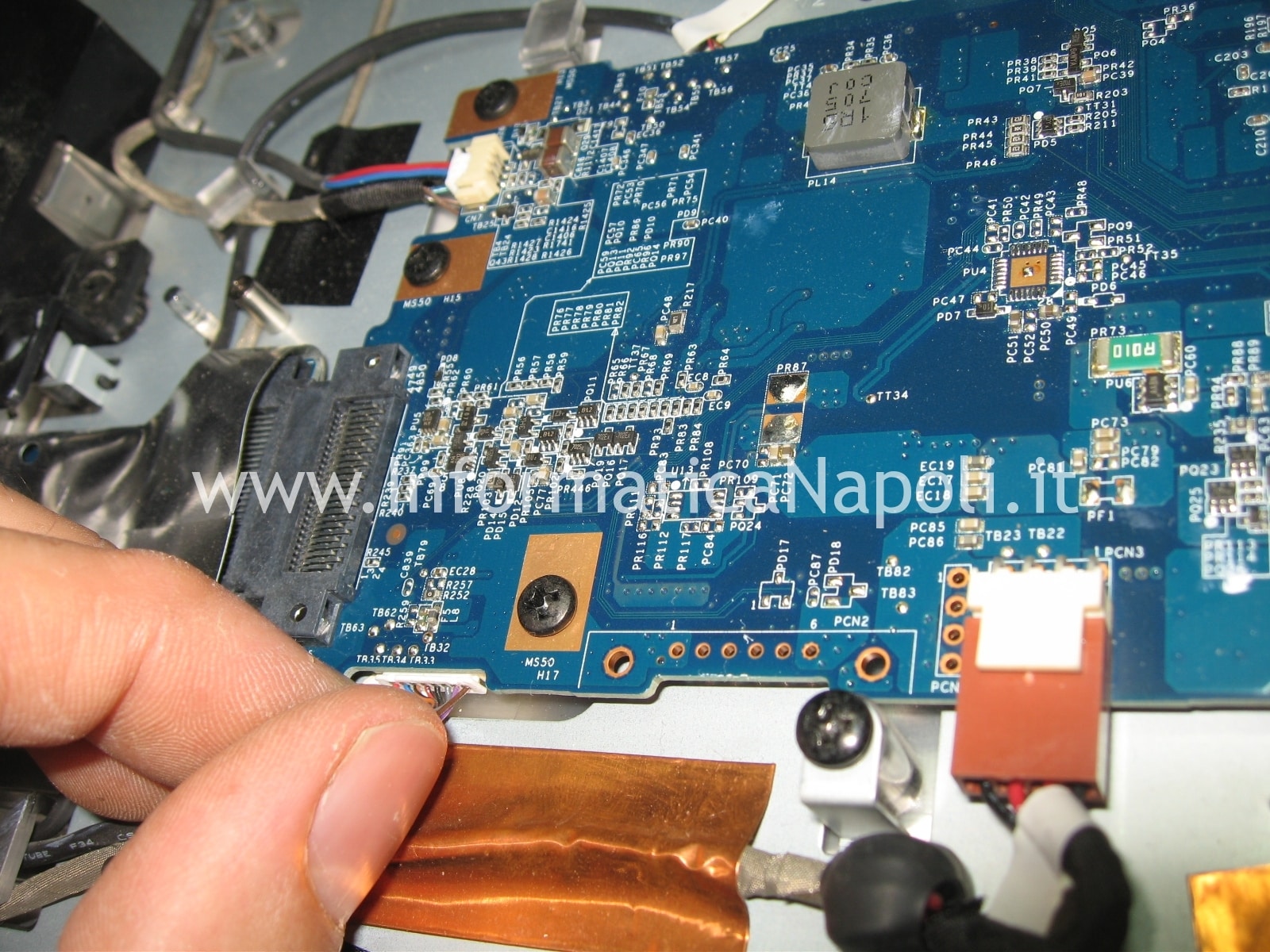

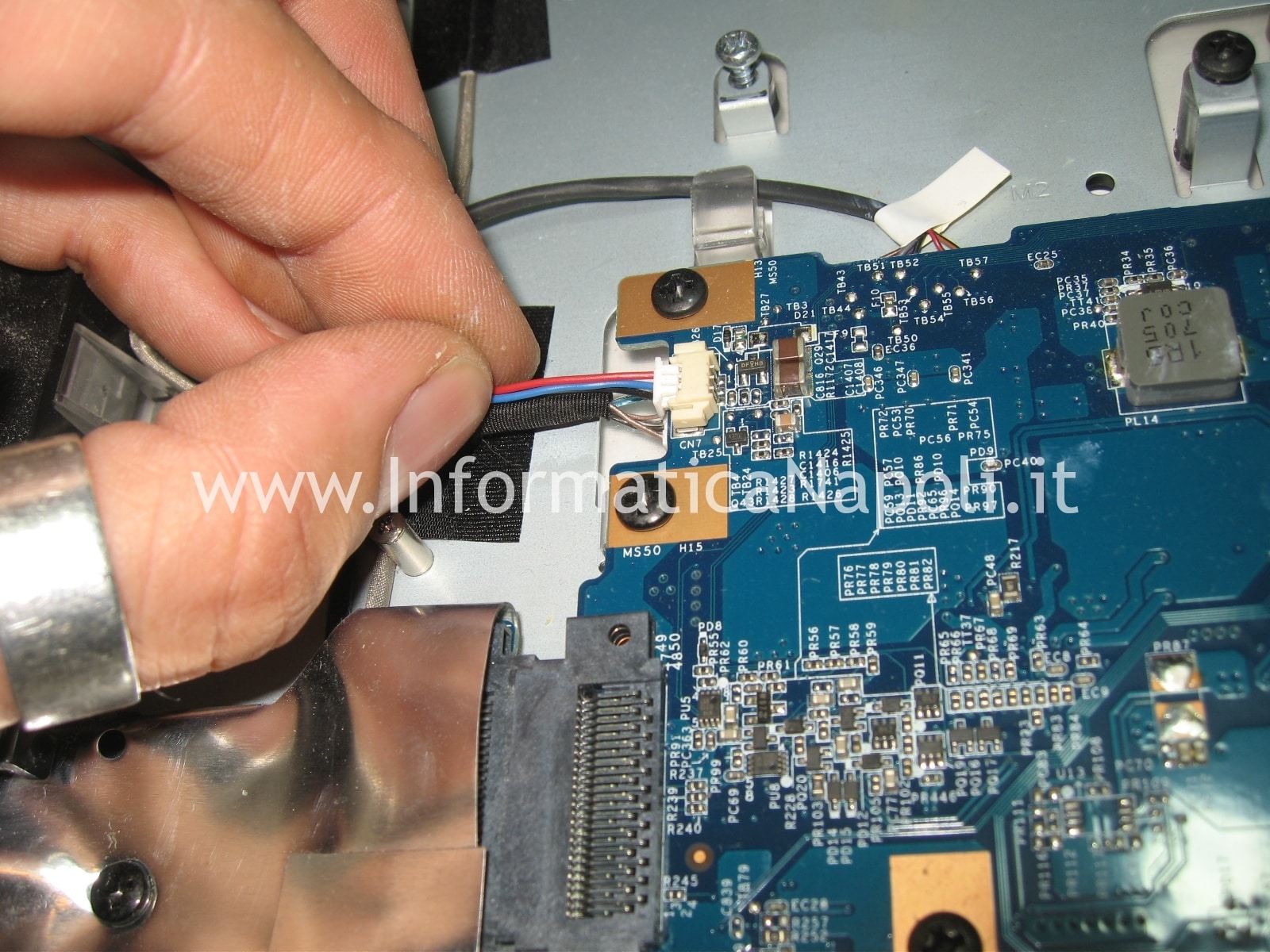

Procedo quindi a staccare ogni spinotto collegato alla motherboard.

scheda madre PCG-252M PCG-282M VGC-LA2 VGC-LA3

problemi sony PCG-252M PCG-282M VGC-LA2 VGC-LA3

smontare sony vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3

Sono arrivato quindi al gruppo ventola-dissipatore.

ventola PCG-252M PCG-282M VGC-LA2 VGC-LA3

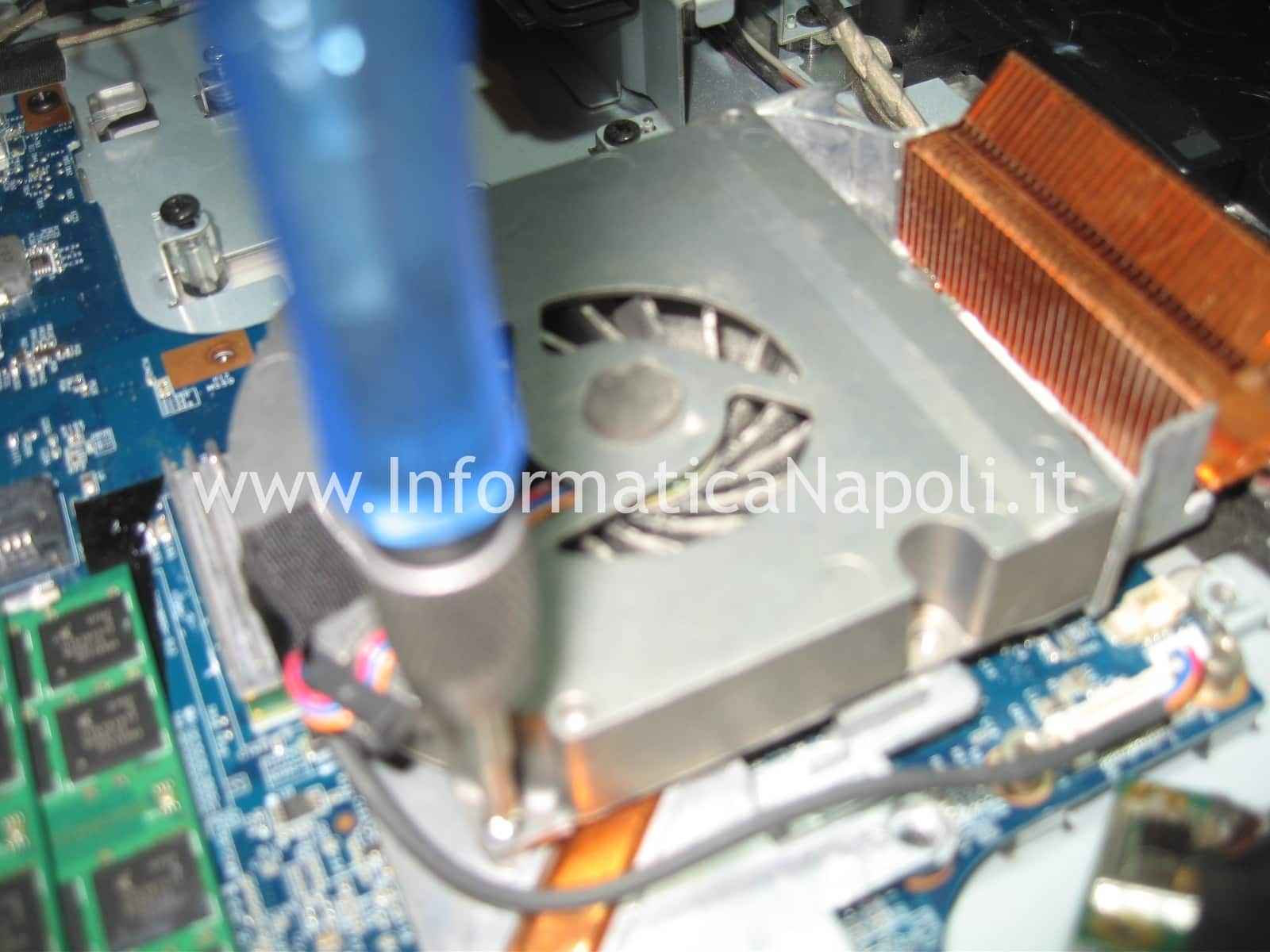

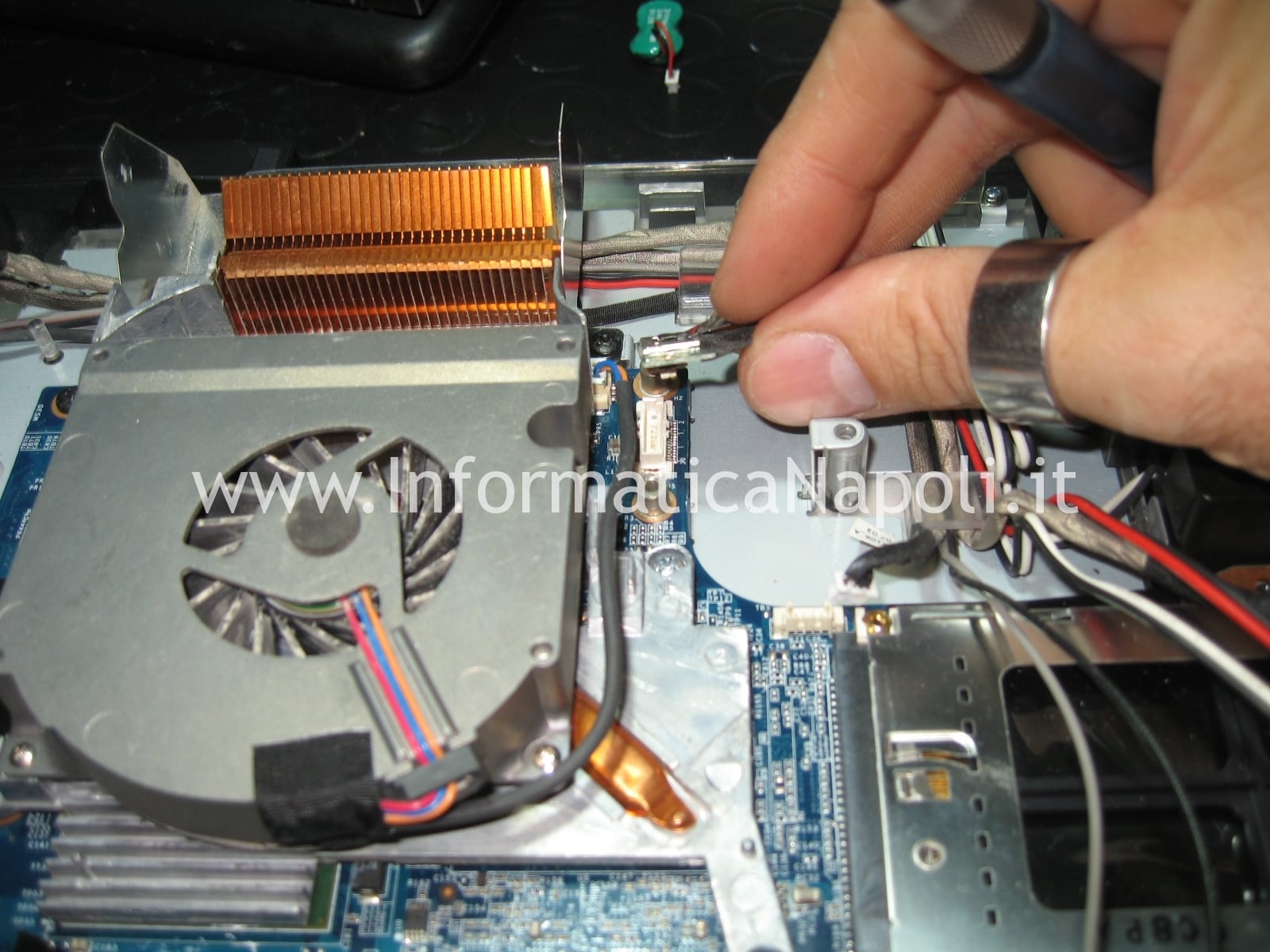

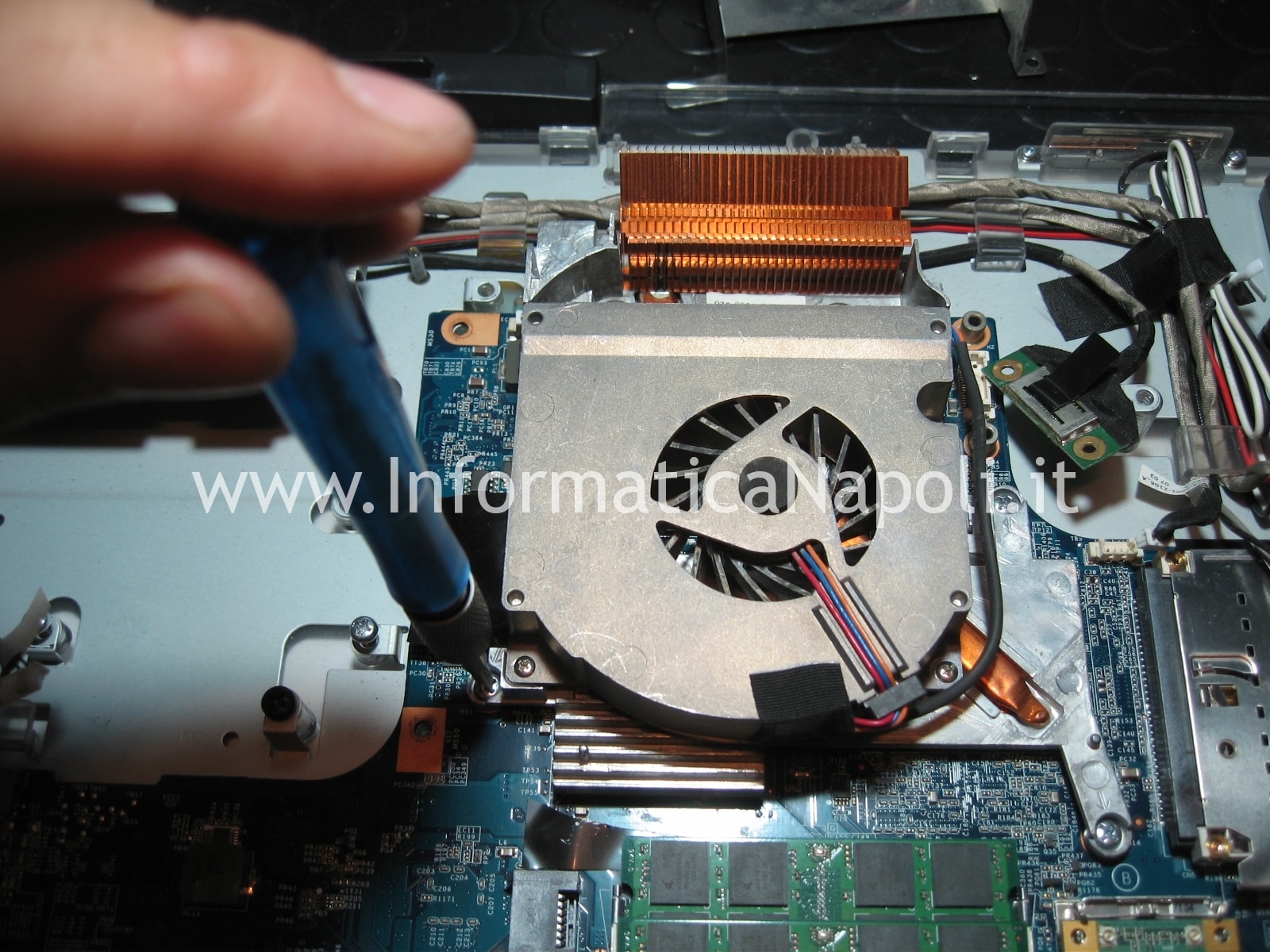

Svitiamo per prima cosa le viti che fissano la ventola.

reflow sony PCG-252M PCG-282M VGC-LA2 VGC-LA3

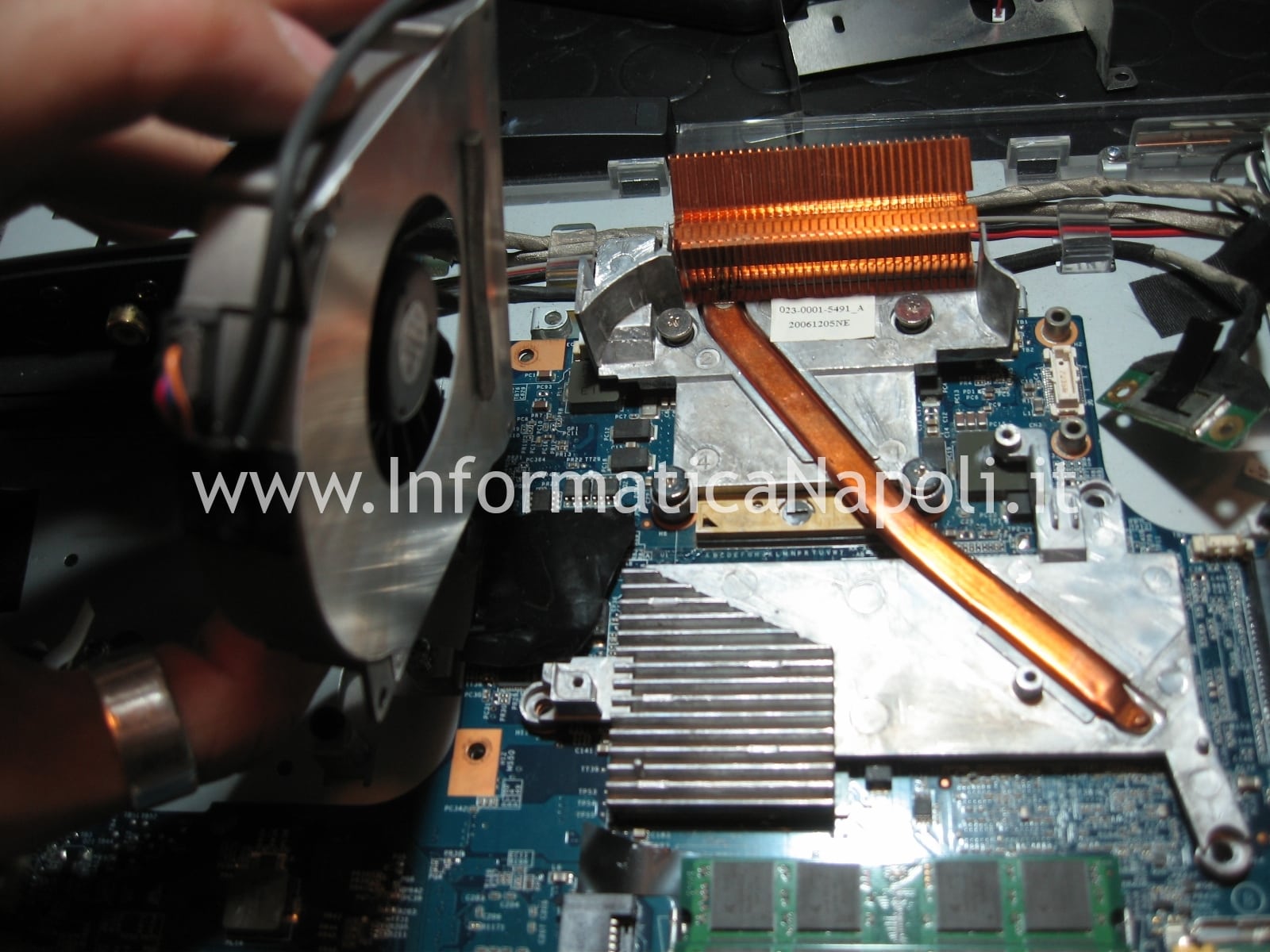

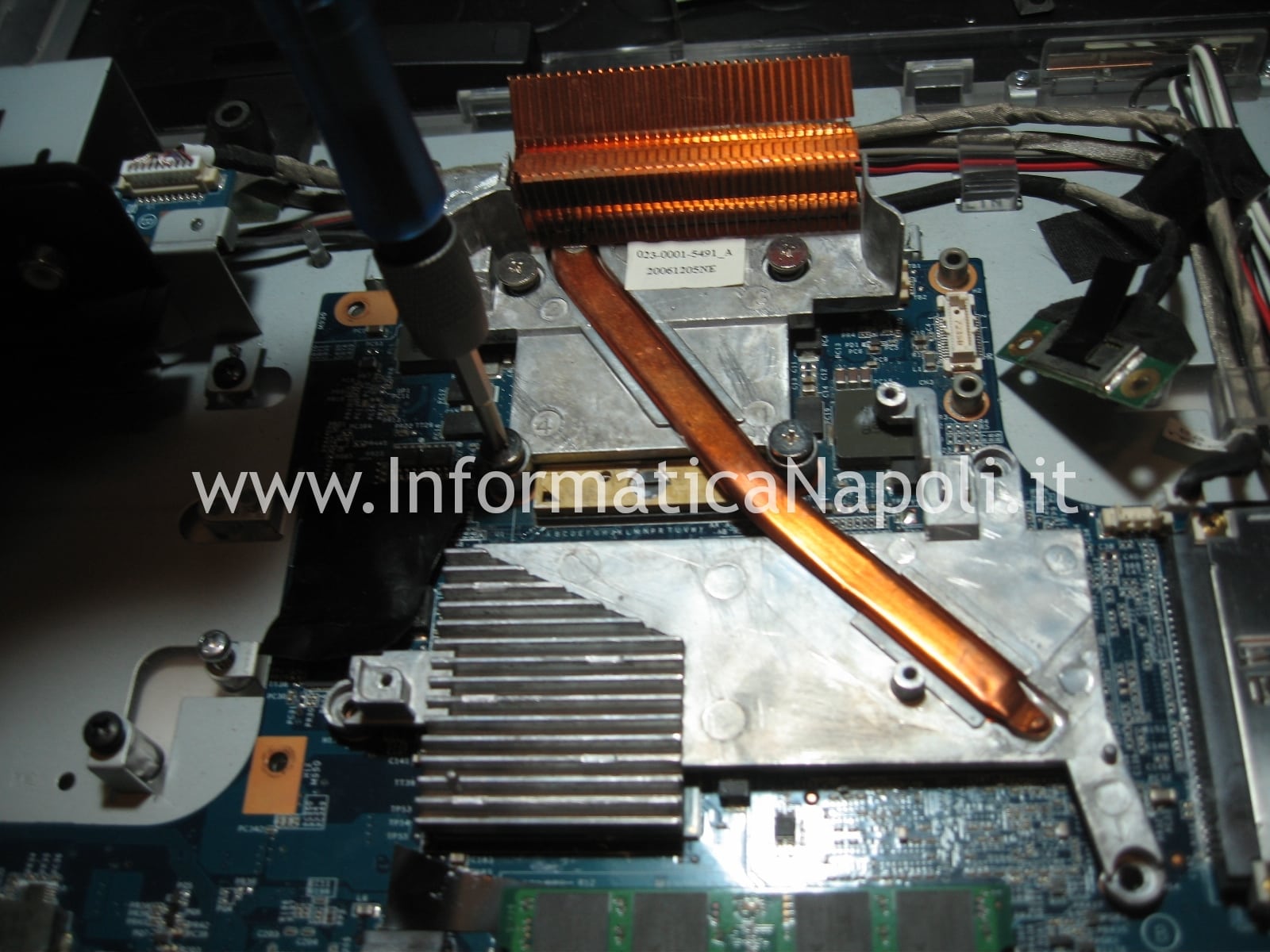

Stacchiamo la ventola. Poi concentriamoci sul dissipatore.

rework video PCG-252M PCG-282M VGC-LA2 VGC-LA3

dissipatore PCG-252M PCG-282M VGC-LA2 VGC-LA3

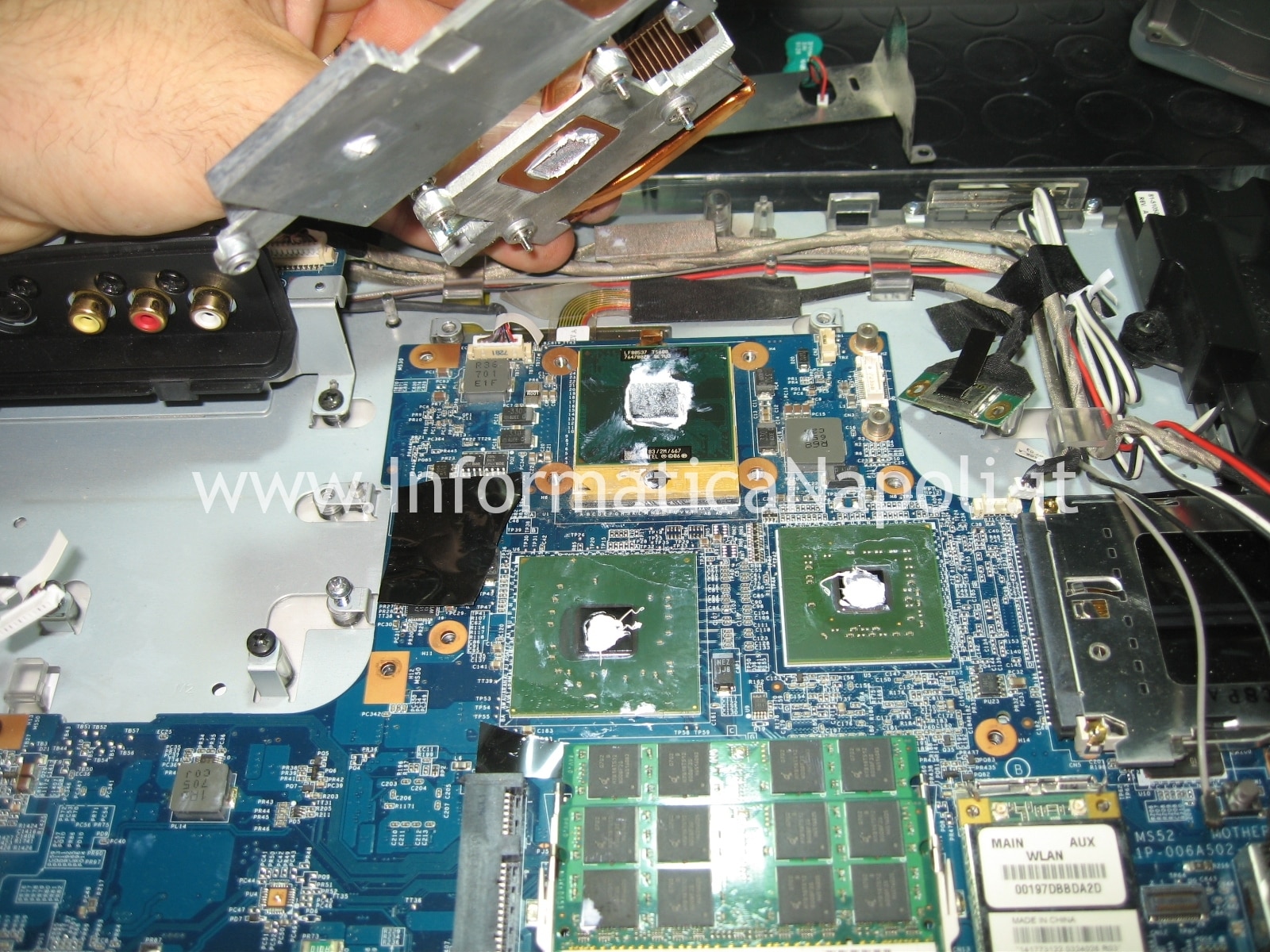

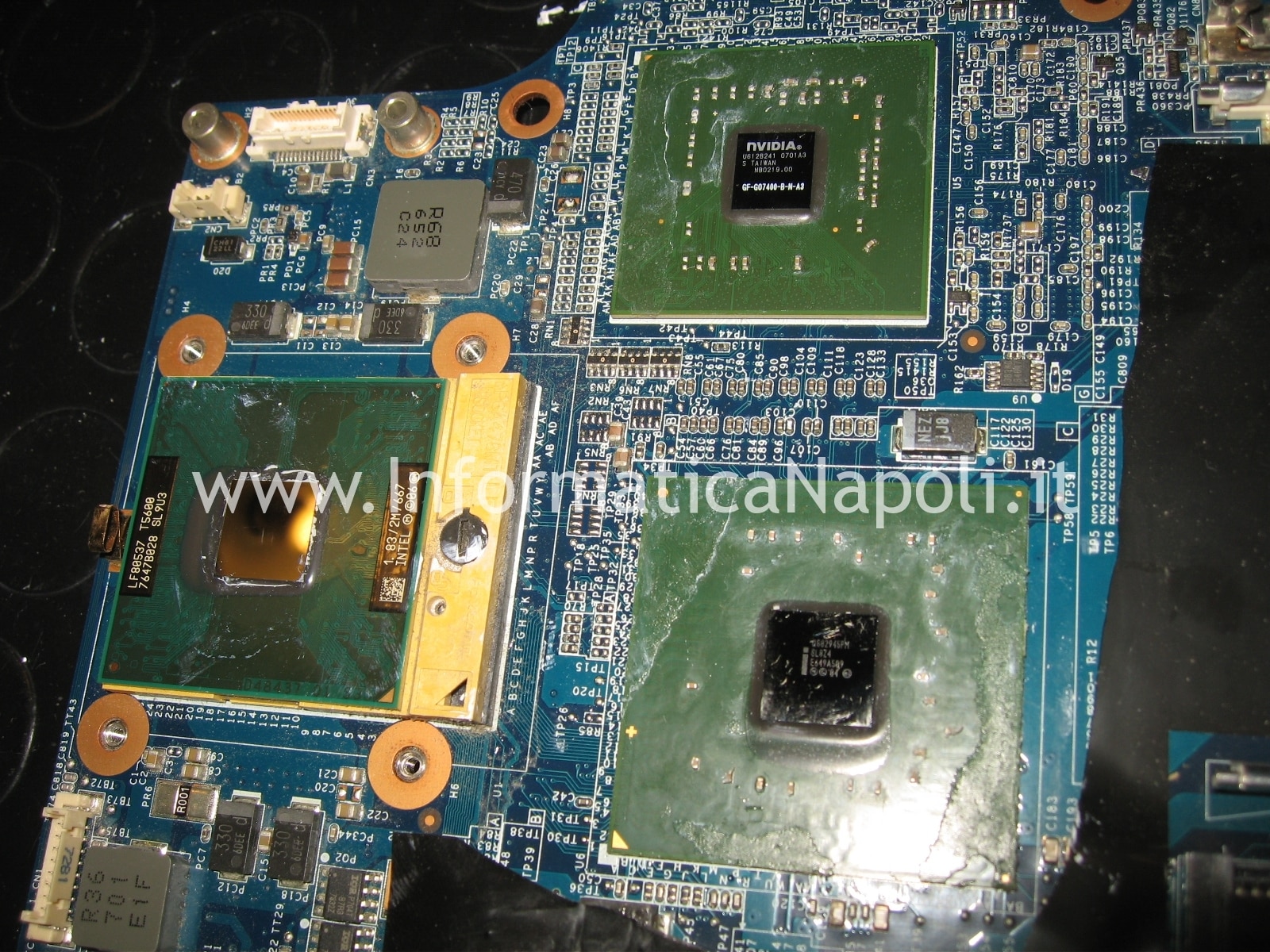

Dopo aver tolto il dissipatore possiamo vedere i 3 processori: la CPU (in alto nella foto), il chipset (a sinistra) e GPU (chip grafico a destra):

processore video PCG-252M PCG-282M VGC-LA2 VGC-LA3

Finiamo di smontare la scheda madre compreso il masterizzatore DVD, nascosto da parte della componentistica:

problemi accensione PCG-252M PCG-282M VGC-LA2 VGC-LA3

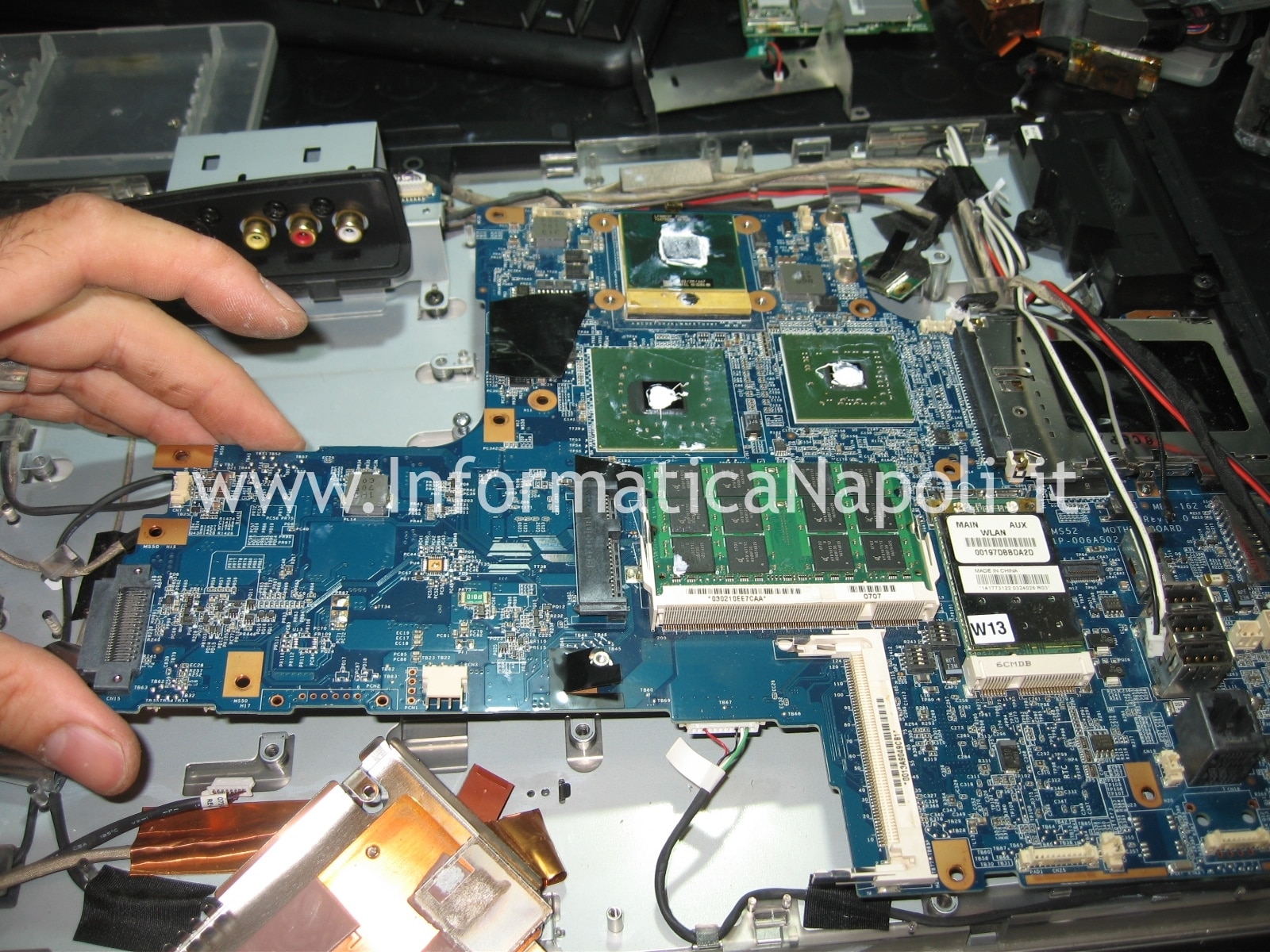

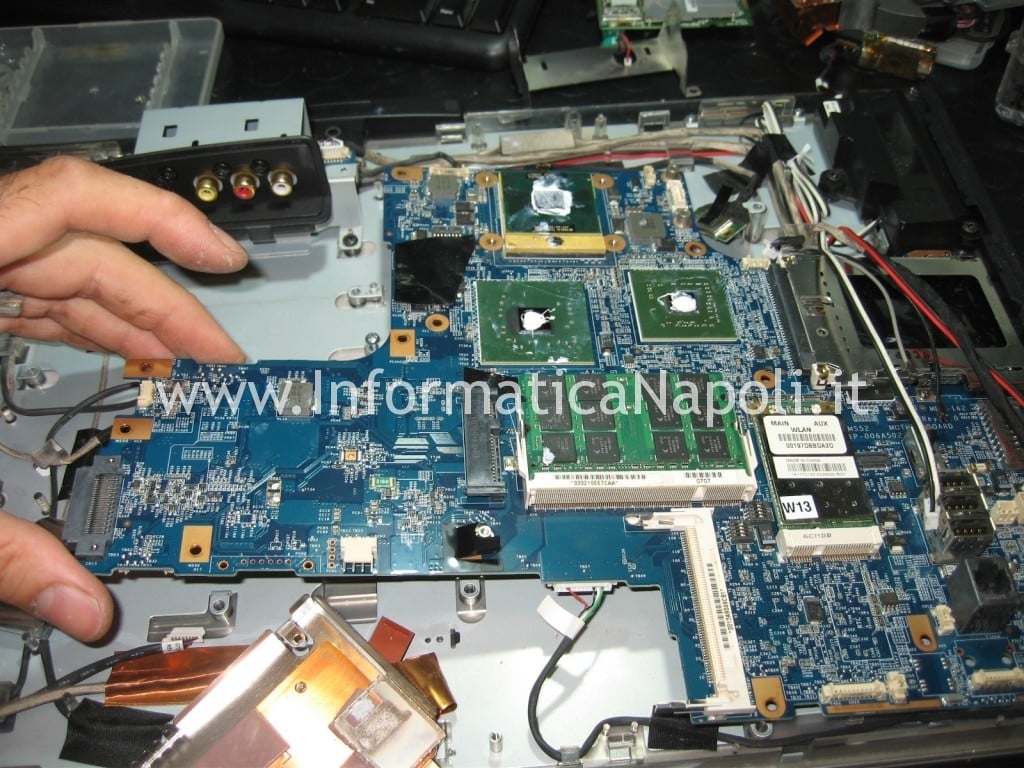

Sono quasi arrivato a smontare la motherboard…

motherboard non funzionante PCG-252M PCG-282M VGC-LA2 VGC-LA3

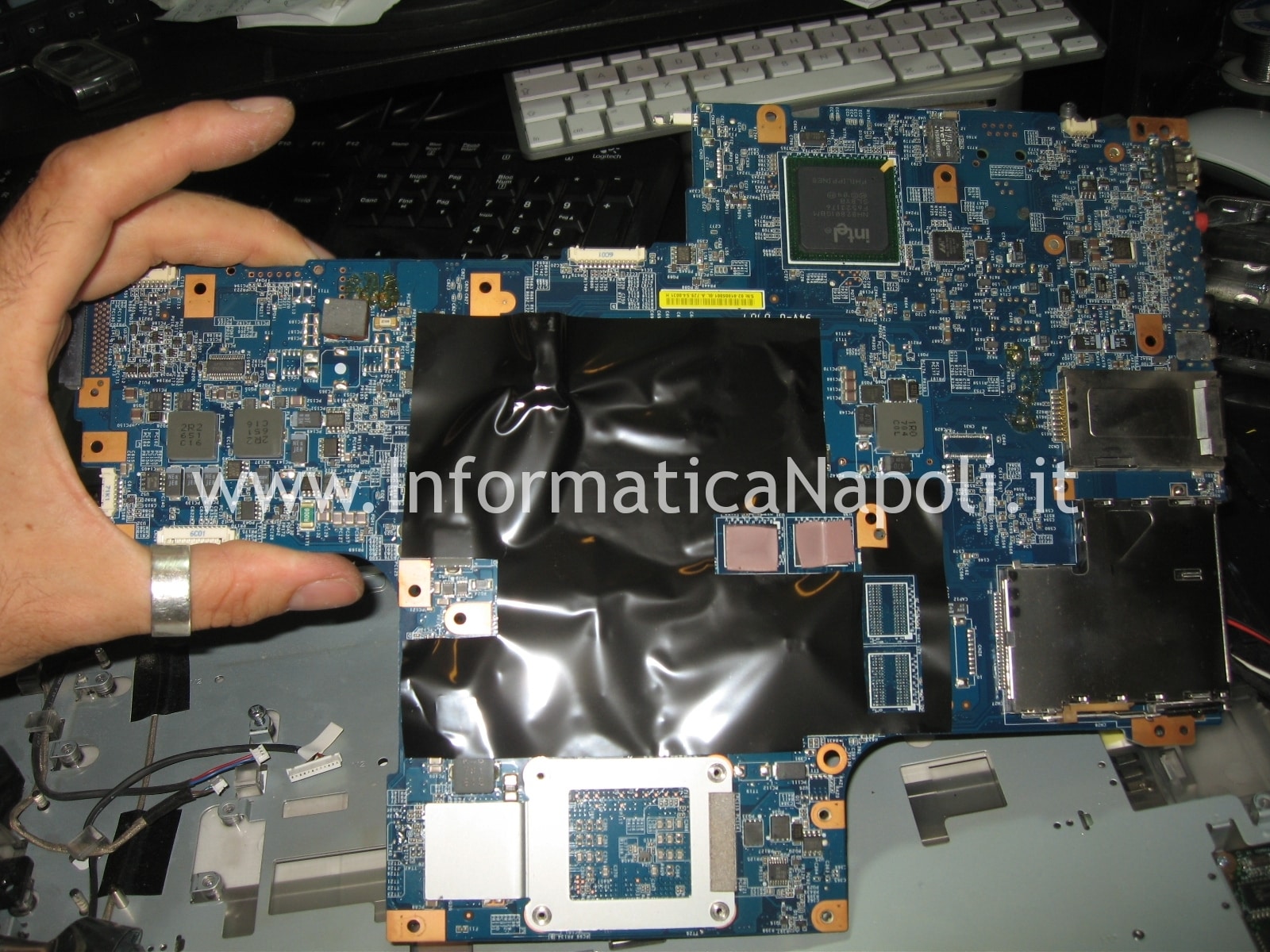

…ed eccola… finalmente…

motherboard vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3

scheda madre nvidia PCG-252M PCG-282M VGC-LA2 VGC-LA3

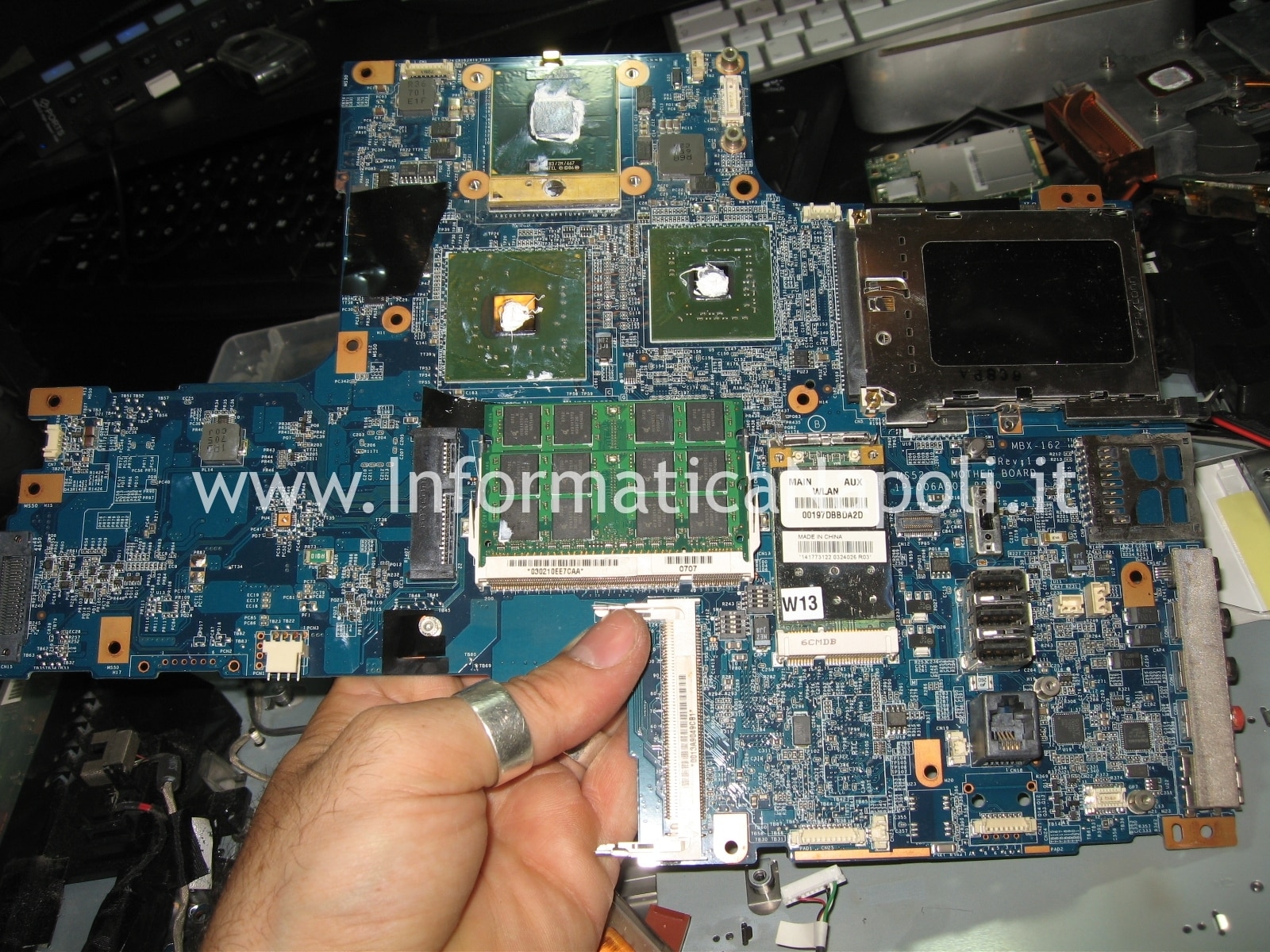

Ecco un primo piano dei tre processori. In alto il chip video che monta il modello PCG-252M.

reballing nvidia PCG-252M PCG-282M VGC-LA2 VGC-LA3

A proposito, una cosa fondamentale relativa alla batteria: questa con le alte temperature può rovinarsi o addirittura esplodere!! Quindi non dimentichiamo di rimuoverla!!

Ora possiamo iniziare la fase di rework dei componenti oggetti di riparazione.

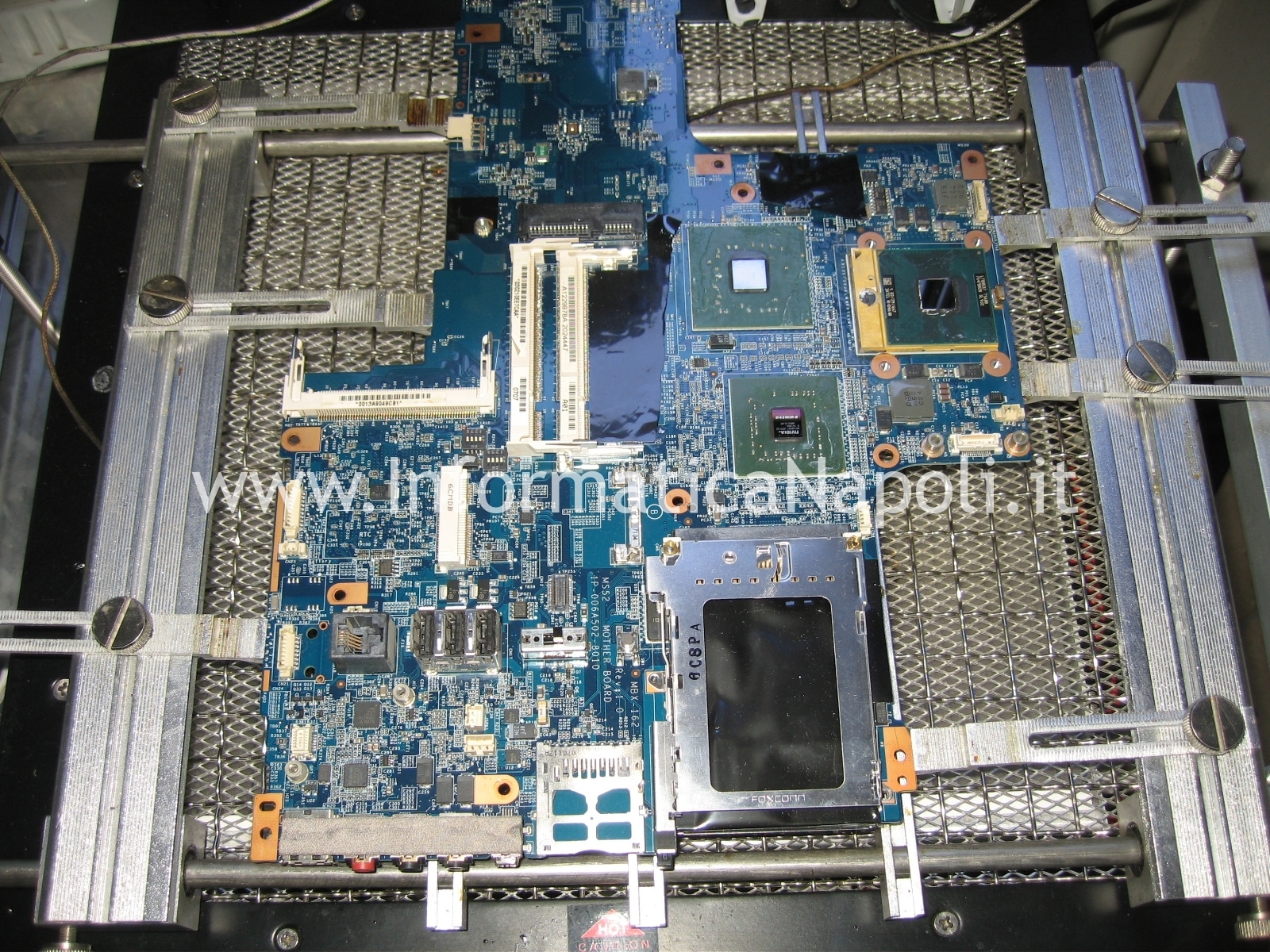

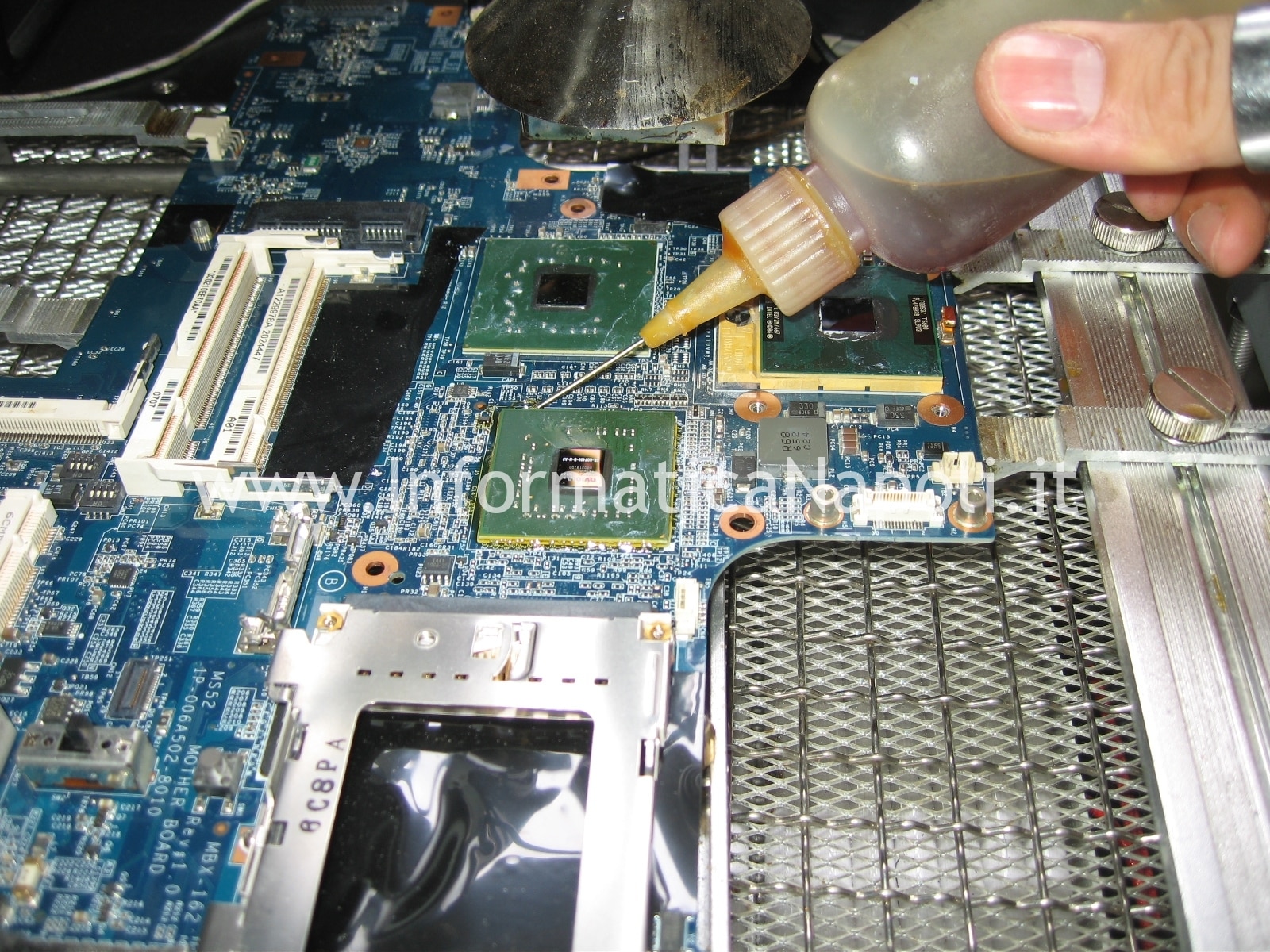

Come sempre riscaldiamo la scheda madre sul dispositivio di preheat e quando siamo pronti iniziamo con il distribuire il giusto flussante al di sotto dei componenti da lavorare.

Poi iniziamo un reflow e successivamente procediamo, se necessario, al distacco del componente e ad un reballing possibilmente con stagno contenente piombo.

preheat reflow PCG-252M PCG-282M VGC-LA2 VGC-LA3

flussante vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3

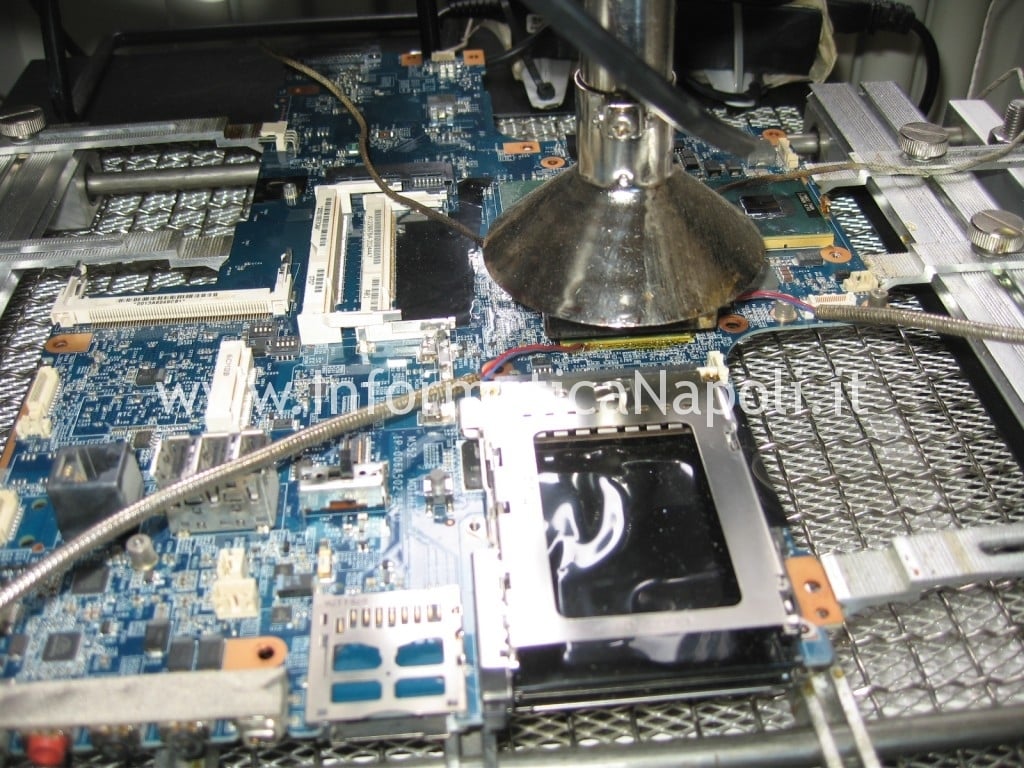

Ovviamente in qualsiasi fase è d’obbligo seguire le curve di temperatura previste per quel componente senza mai uscire fuori dagli schemi (tranne che per casi particolari) e quindi è fondamentale l’uso di strumentazione adatta come termocoppie e sensori in vari punti della scheda madre e ai lati del componente da lavorare.

reflow reballing vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3

In caso di reballing provvediamo al distacco del BGA utilizzando la nostra brava stazione ad aria o infrarossi, eliminiamo lo stagno residuo su scheda/componente mediante utilizzo di treccia (operazioni tutte da effettuare con la massima delicatezza pena il distacco di qualche pista….)

Come al solito rifacciamo poi le ball di stagno (possibilmente con stagno contenente piombo) utilizzando apposito stencil e risaldiamo alla perfezione il componente sulla scheda.

Di seguito alcune foto scattate durante un’operazione di reballing.

reball sony hp acer

reballling bga sony vaio

reballling bga sony vaio acer asus

reball bga sony acer asus toshiba

reball bga sony acer asus toshiba

reball bga sony acer asus toshiba

reball bga sony acer asus toshiba

reball bga sony acer asus toshiba

Dopo aver terminato il rework lasciamo raffreddare con calma la scheda madre del vaio serie PCG-252M PCG-282M VGC-LA2 VGC-LA3 VGC-LM1E e nel frattempo dedichiamoci alla pulizia di ventola e dissipatore.

Ricordiamoci inoltre – prima di rimontare il tutto – di pulire attentamente la ventola e dissipatore.

Applichiamo inoltre sui processori della pasta termica di ottima qualità (tipo Artic) in modo da condurre calore tra i componenti e il dissipatore in maniera ottimale.

Rimontiamo il tutto e facciamo le prime prove di accensione…

Risultato:

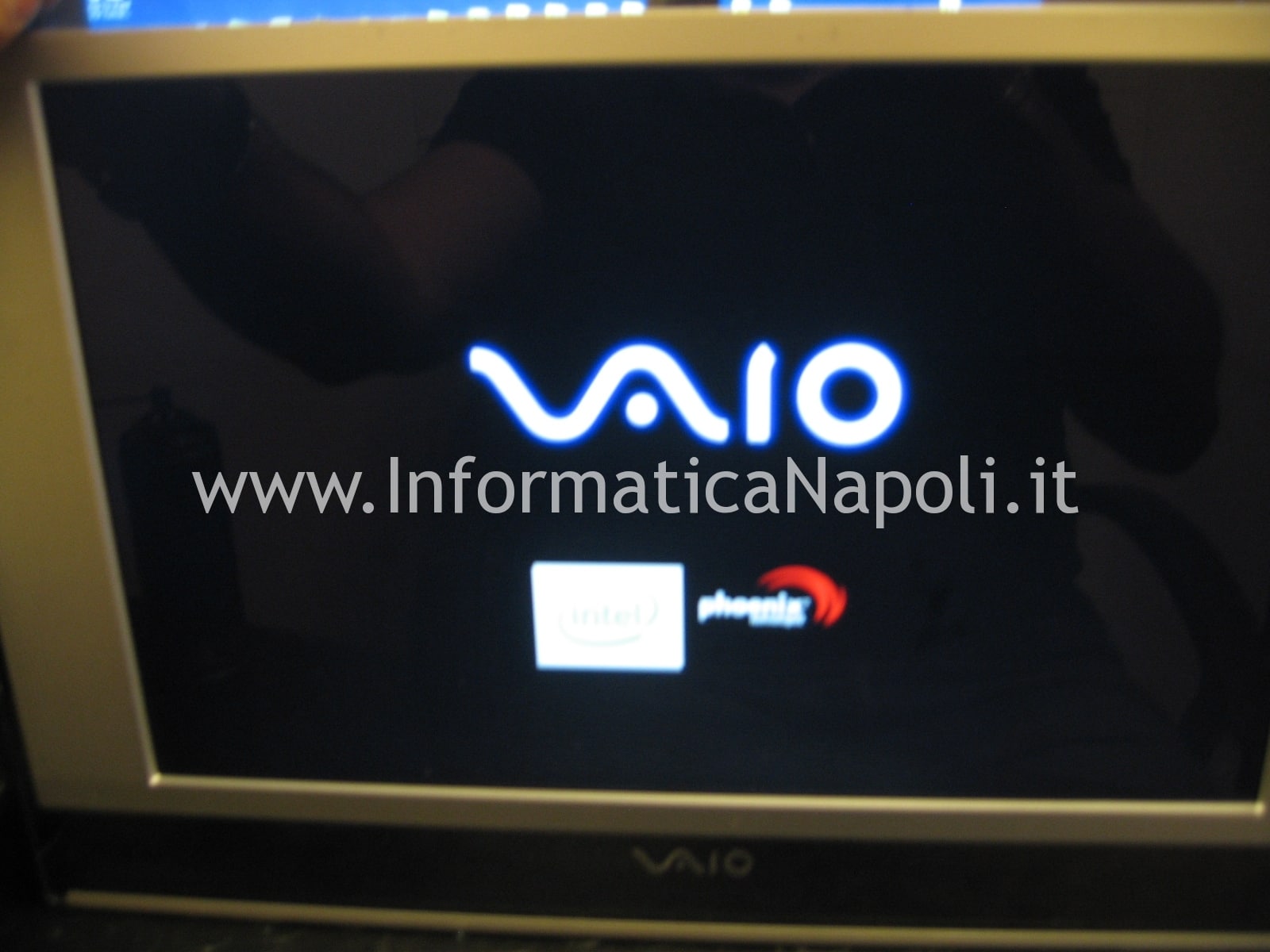

il Sony Vaio All-In-One PCG-252M PCG-282M VGC-LA2 VGC-LA3 VGC-LM1E riprende a funzionare senza problemi!

Le righe verticali sono solo un brutto ricordo…

Sony vaio PCG-252M PCG-282M VGC-LA2 VGC-LA3 riparato funzionante

Note: Poichè gli All-in-One di solito sono soggetti a surriscaldamento su questo modello in particolare ho preferito aumentare la velocità della ventola principale (il pc dispone di due ventole) cioè quella presente sul dissipatore del processore. L’aumento è stato possibile tagliando e saldando il filo ROSSO della ventolina ad un punto qualsiasi della scheda madre che eroga – a pc acceso- 5Volt.

Il risultato è che il PC sarà sicuramente più rumoroso (la ventola gira sempre al massimo…) ma almeno il PC sarà meno soggetto ad ulteriori rotture e surriscaldamento.

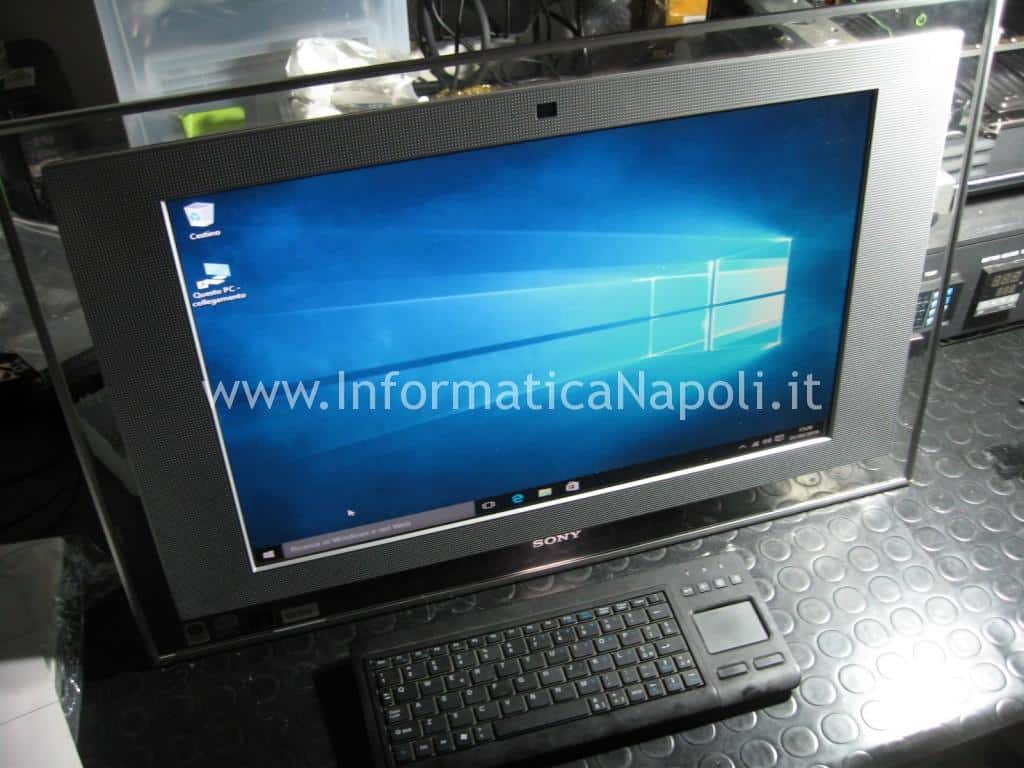

Di seguito alcune foto del modello più avanzato VGC-LM1E PCG-282M che dispone di hardware più performante, una webcam ed un diverso stile estetico.

Sony Vaio All-In-One PCG-252M PCG-282M VGC-LA2 VGC-LA3 VGC-LM1E

come riparare Sony Vaio All-In-One PCG-252M PCG-282M VGC-LA2 VGC-LA3 VGC-LM1E
