In questo articolo mostro i passi per l’installazione di un SSD su un Apple iMac 27 pollici in configurazione Fusion Drive. Leggete questo articolo se siete in procinto di aggiornare il vostro iMac o MacBook installando un veloce disco SSD a stato solido in combinazione con l’Hard Disk originale.

Configurazione:

Upgrade SSD Fusion Drive Apple iMac 27

Upgrade SSD Fusion Drive Apple iMac 27

Spesso mi chiedono upgrade di SSD su diversi computer Apple come MacBook ed iMac: gli SSD come oramai tutti sapranno aumentano notevolmente la velocità e la reattività del sistema operativo.

Tra le operazioni possibili per un upgrade SSD su MacBook e iMac fino al 2012 (che quindi montano il SuperDrive DVD) normalmente propongo diverse scelte, tutte con PRO e CONTRO:

  • Sostituzione dell’attuale disco meccanico HDD con un SSD. PRO: è la soluzione più semplice e anche più economica. Non prevede cassazione del SuperDrive. CONTRO: si deve eliminare l’Hard Disk originale che su alcuni modelli è anche di dimensioni importanti. Se non si vuol formattare il sistema si deve procedere ad un backup oppure clonare l’intero HDD su un SSD di dimensioni adatte e che quindi potrebbe risultare più costoso. Inoltre, ma è un problema di poco conto, in alcuni casi si deve adattare o isolare il sensore di temperatura dell’Hard Disk (l’SSD non prevede sensore temperatura).

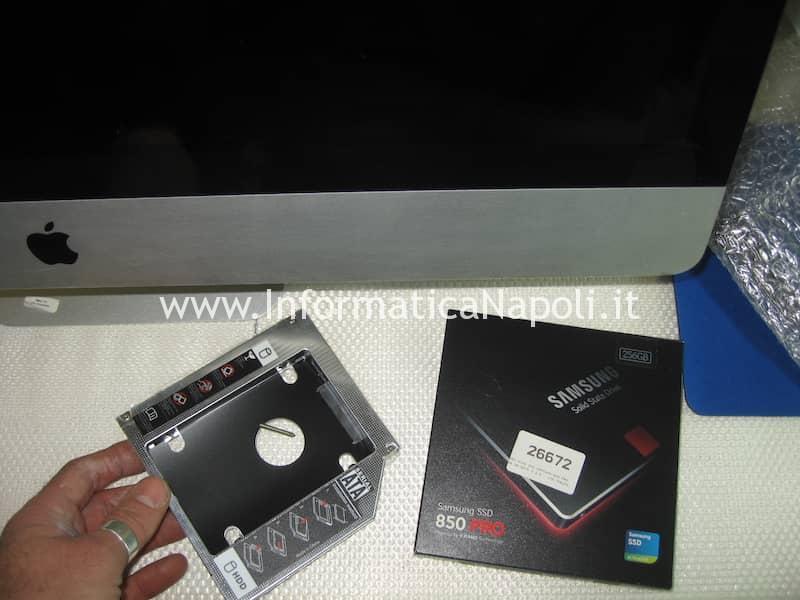

  • Aggiunta di un SSD all’attuale disco HDD, mediante utilizzo di adattatore chiamato Caddy. E’ tra le configurazioni più gettonate e più flessibili. PRO: si può scegliere un SSD di dimensioni contenute poichè il disco meccanico di origine viene mantenuto. Si può evitare di effettuare backup poichè il disco di origine non viene toccato e può anzi essere usato come disco dati. CONTRO: questa soluzione prevede l’eliminazione del lettore ottico SuperDrive al cui posto viene installato l’SSD; previsti costi maggiori per acquistare adattatore.

upgrade fusion drive SSD caddy HDD imac

La seconda opzione in particolare, con l’uso di due dischi (dual disk), è quella più richiesta e può essere proposta principalmente in due opzioni:

  • Installazione di un nuovo sistema operativo sull’SSD e utilizzo del disco HDD pre esistente come disco dati;

oppure

  • Configurazione Fusion Drive con installazione di un nuovo sistema operativo sull’unico disco visto come ‘unione logica’ dei due dischi fisici.

Ma che cos’è un Fusion Drive ?

Il Fusion Drive è una tecnologia dual disk introdotta per la prima volta da Apple sui suoi dispositivi nel 2012, in particolare su iMac e Mac Mini. Essa prevede la combinazione di un hard disk meccanico ed una memoria flash di tipo NAND (a stato solido) e le presenta come un unico volume | disco logico che dispone dello spazio combinato di entrambe le unità.

Potrebbe sembrare qualcosa di simile ai RAID disponibili da sempre per i sistemi di dischi per piattaforme non Apple… ma questa è una cosa completamente differente poichè qui la combinazione dei due dischi – di natura completamente differente – viene gestita automaticamente dal sistema operativo che sceglie dove installare, come rendere disponibili i dati e i software in modo da permettere un accesso più veloce da parte dell’utente.

Mac OS X per esempio potrà gestire il contenuto del disco memorizzando su SSD i dati usati più di frequente e gestendo a livello di blocco logico i rimanenti su HDD.

Tutto in maniera trasparente all’utente.

Questa tecnologia Apple l’aveva inizialmente prevista su configurazioni pre-esistenti e vendute con Fusion Drive già dall’inizio: successivamente invece ha permesso di utilizzare i vantaggi di questo tipo di dischi anche su macchine Apple con dischi SSD e HDD installabili sui sistemi Apple successivamente l’acquisto.

creazione fusion drive apple mac imac

Quando conviene un Fusion Drive ?

In caso di upgrade verso SSD potremmo quindi pensare ad un Fusion Drive se il nostro iMac, Mac Mini o MacBook dispongono già di un Hard Disk meccanico di generose dimensioni…

Potrebbe invece non convenire se l’SSD da noi scelto è di capienza comunque soddisfacente e quindi non ci sono problemi di spazio di memorizzazione: inoltre in termini di performance pura rispetto alla soluzione con SSD come disco primario, un fusion è leggermente più lento poichè è una combinazione di disco NAND e disco meccanico notoriamente più lento per sua natura.

C’è poi da fare una valutazione: la creazione del Fusion Drive non è semplicissima e prevede la formattazione di entrambi i dischi SSD + HDD: in caso di recovery dobbiamo quindi effettuare un backup prima di iniziare l’intervento e successivamente un ripristino dopo la configurazione Fusion; in tutti i casi consiglio di iniziare una configurazione ‘fresh’ con un sistema operativo nuovo di zecca.

Allora partiamo con l’installazione di un Fusion Drive su iMac !

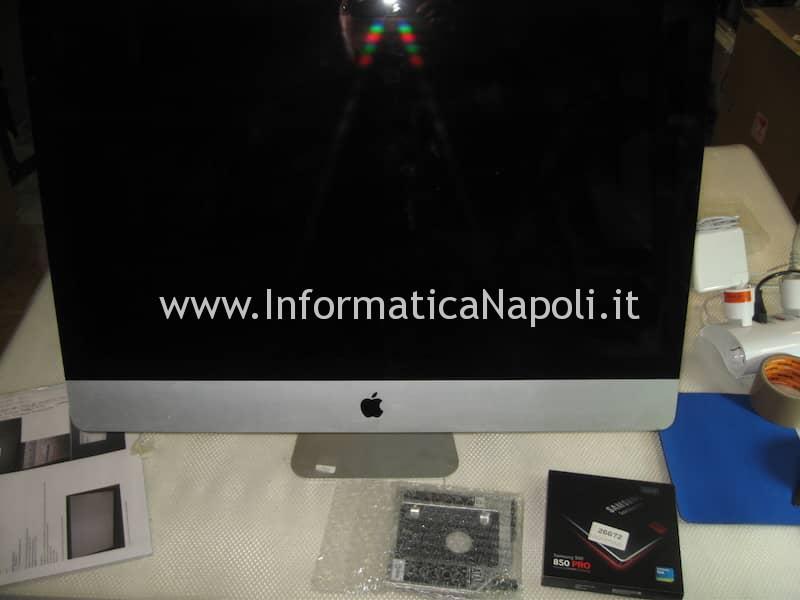

L’installazione fisica prevede la classica installazione dell’SSD: nell’esempio proposto, su iMac da 27, in questo caso sarà installato al posto del SuperDrive.

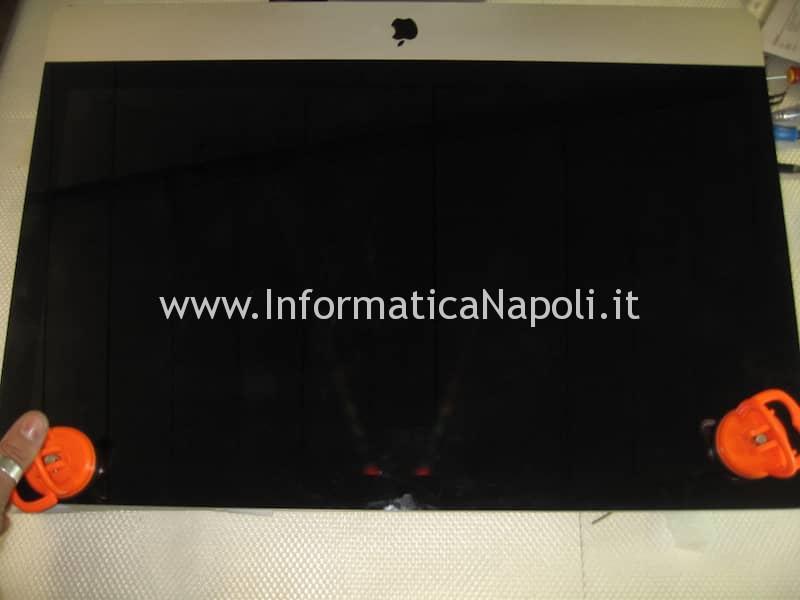

Inizio quindi a disassemblare l’iMac riponendo sdraiato l’iMac e rimuovendo il vetro esterno – fissato mediante accopiamento magnetico – utilizzando due apposite ventose.

installare SSD apple imac

In realtà si può smontare questo iMac anche tenendolo in piedi: anzi Apple consiglia questa procedura; tuttavia preferisco questo metodo poichè riesco a controllare maggiormente l’apertura del display anche se devo disconnettere il connettore | flat video quasi alla cieca….  insomma, se proprio volete tentare scegliete la strada più semplice per voi: ma in tutti i casi attenzione estrema al cavo del display e al connettore LVDS… si danneggiano davvero facilmente!

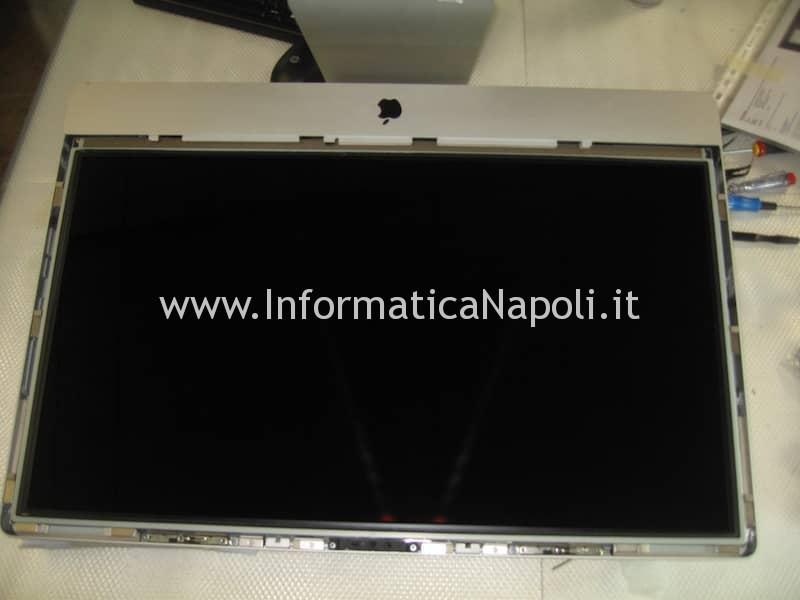

rimozione vetro display apple imac 27

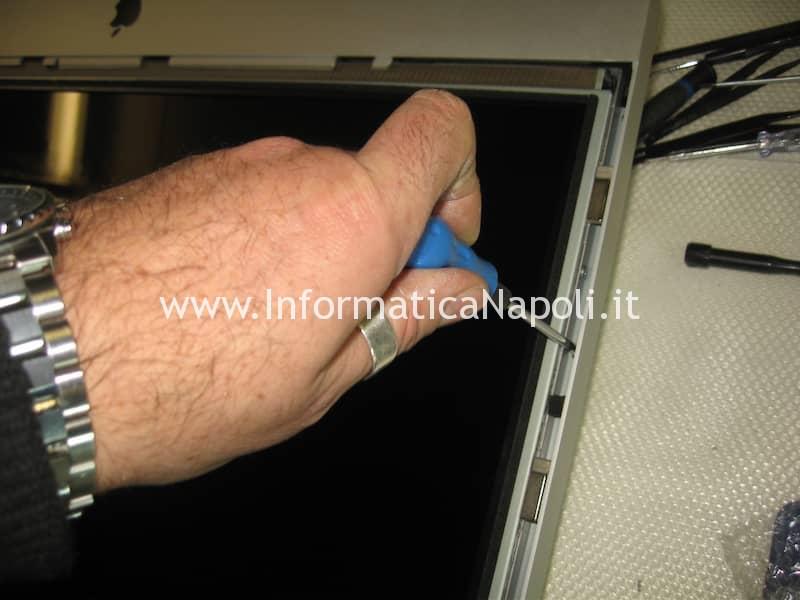

Una volta rimosso il vetro esterno dobbiamo rimuovere le 8 viti che fissano il display alla scocca in alluminio, 4 per lato. Nei pressi di alcune di esse vi sono i magneti quindi quando rimuoviamo le viti con l’apposito cacciavite torx stiamo attenti perchè le viti tenderanno a farsi attirare dal magnete….  un trucchetto è quello di collegare un piccolo magnete al cacciavite in modo da annullare (o contrastare) il campo magnetico e lavorare più liberamente.

aprire display apple imac 27

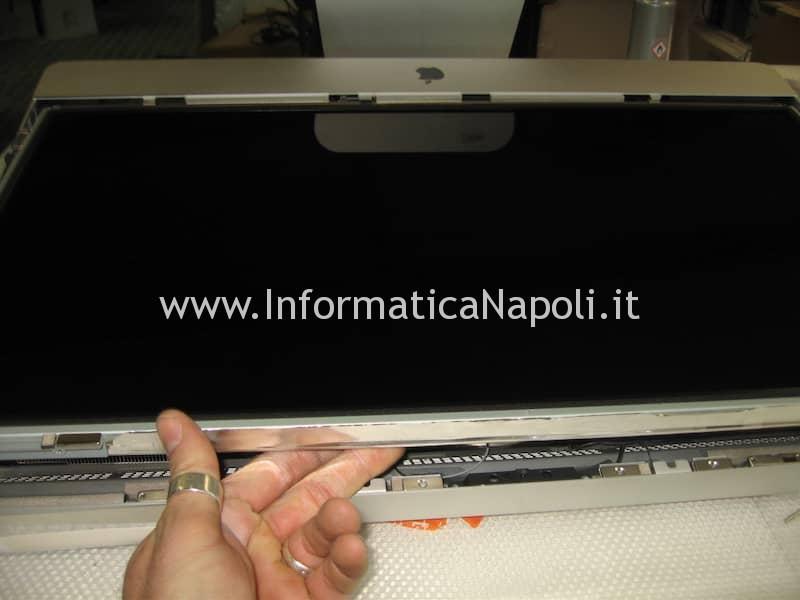

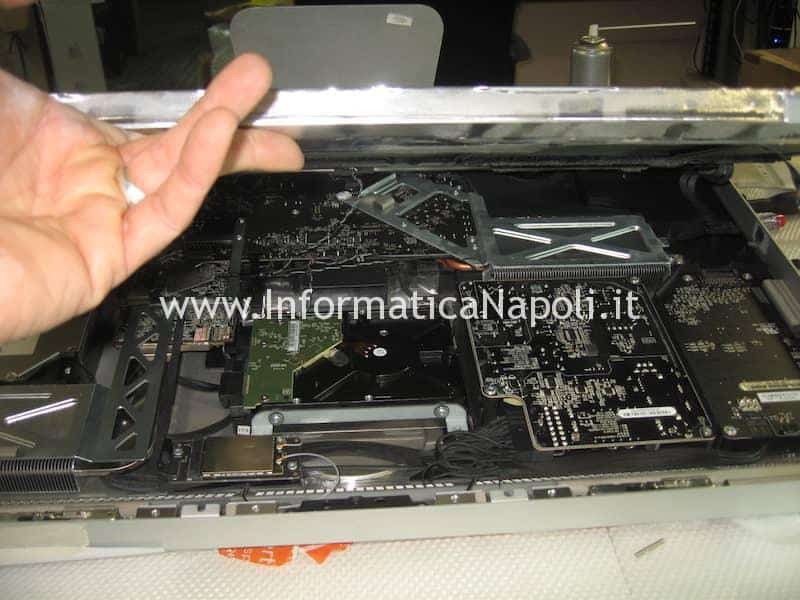

Sollevo leggermente il display e rimuovo i vari connettori, in sequenza: flat (o cavo) v-sync, cavo di alimentazione display, flat (o cavo) display e cavetto sensore temperatura display.

come aprire display apple imac 27

E’ molto importante non strattonare mai il display, cercare di non alzare troppo il display onde evitare di danneggiare il connettore video LVDS.

Smontare scheda logica Apple imac 27

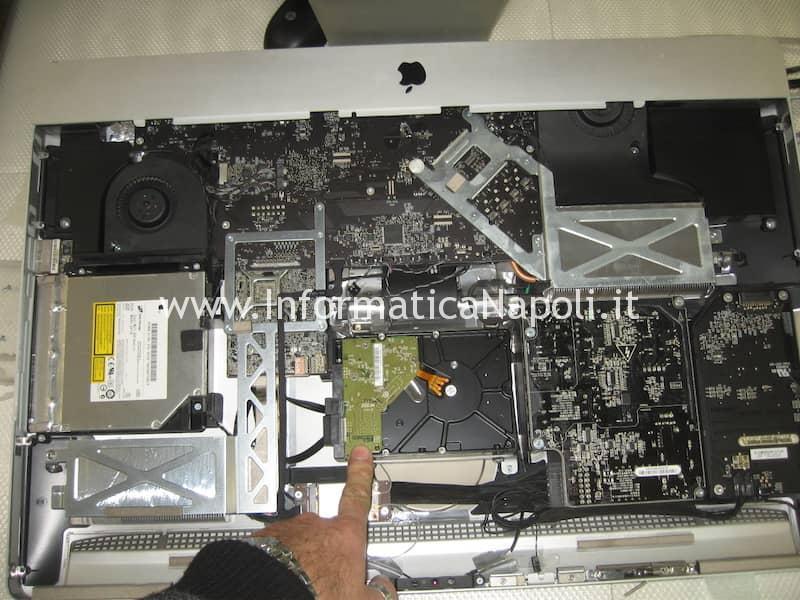

Ecco cosa si vede una volta rimosso il display….

upgrade SSD Apple imac 27

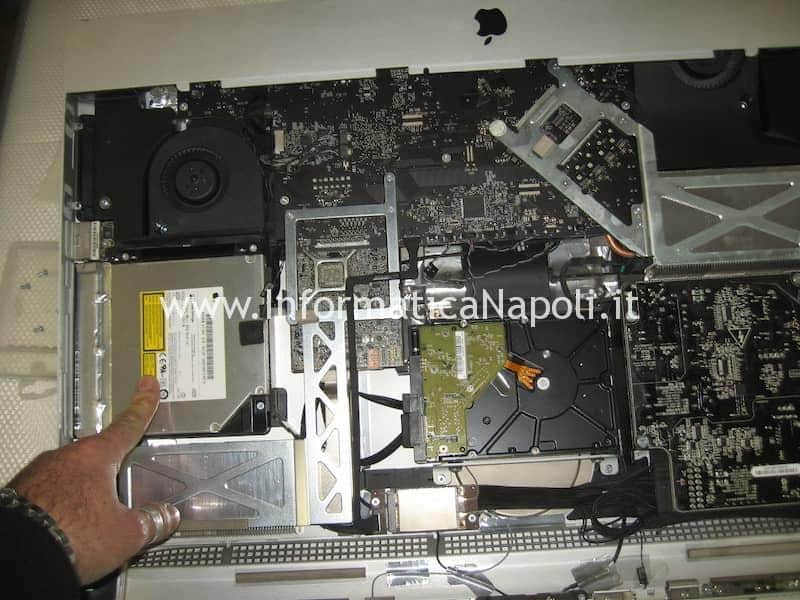

L’area di interesse al nostro aggiornamento è quella del SuperDrive, a sinistra nella prossima foto.

upgrade SSD Fusion Drive Apple imac 27

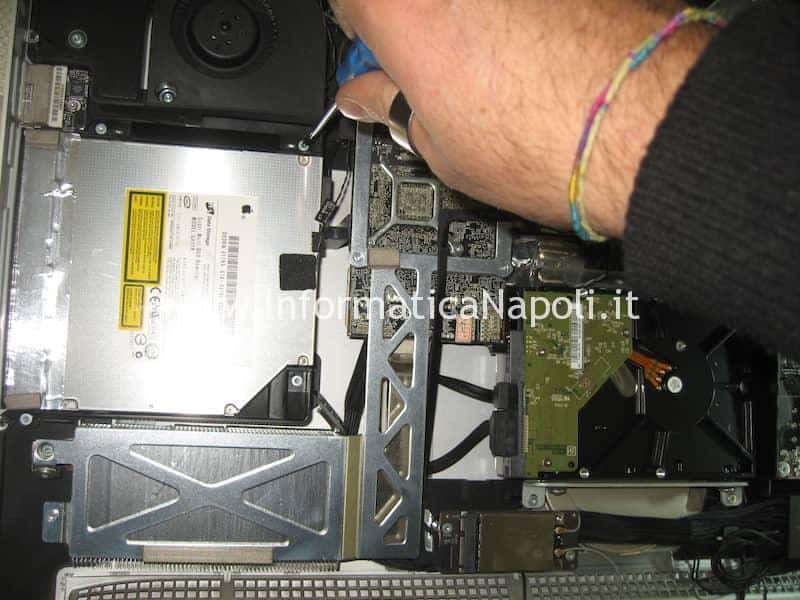

Rimuoviamo quindi con il solito cacciavite Torx le 4 viti che fissano il SuperDrive CD / DVD alla scocca..

assistenza upgrade SSD Fusion Drive Apple imac 27

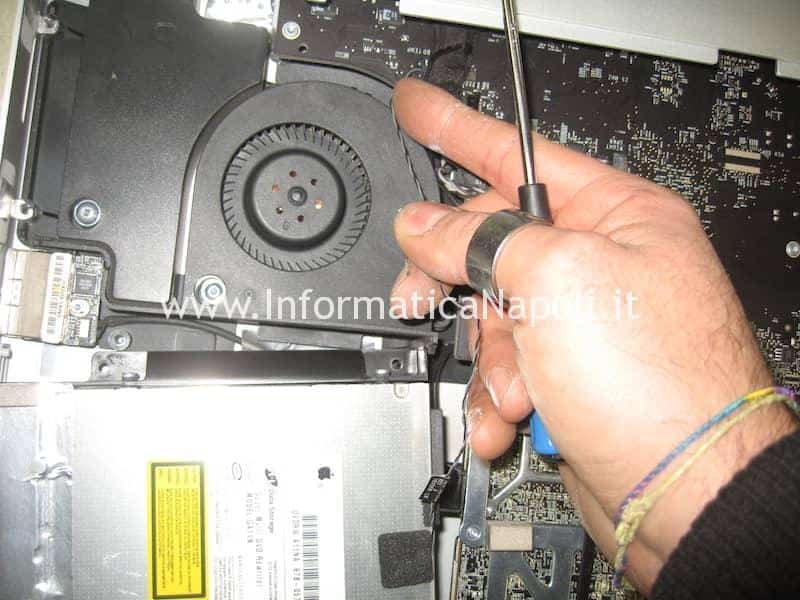

….poi sfiliamo il cavetto del sensore ad esso collegato e stacchiamo lo spinotto collegato alla scheda logica.

sensore temperatura SSD imac

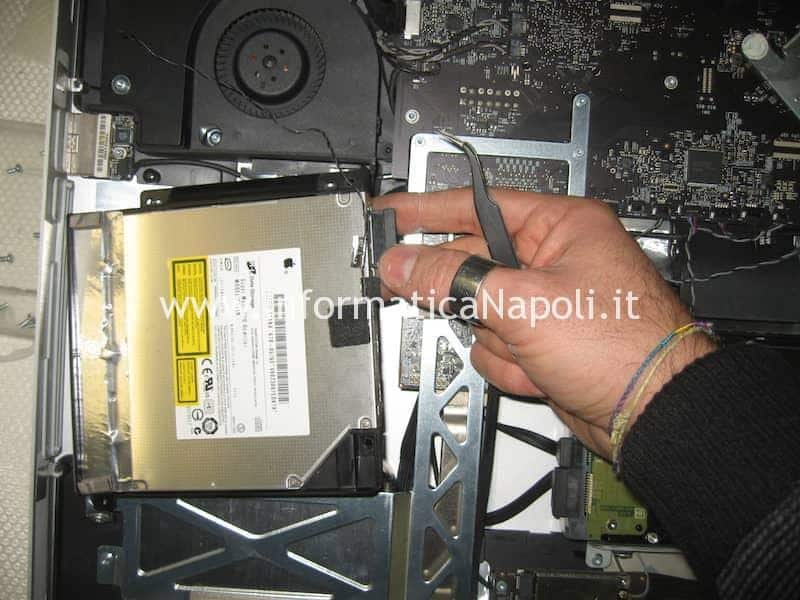

Solleviamo il SuperDrive e scolleghiamone il cavetto Sata, poi rimuoviamolo completamente.

problema sensore temperatura SSD imac

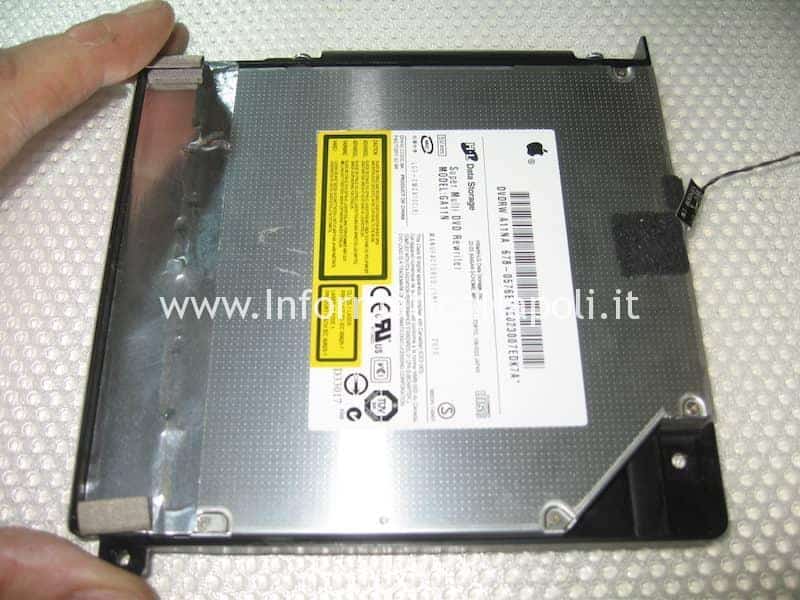

Il SuperDrive è incastrato in una gabbietta di plastica ed è avvitato ad essa da 4 viti. Inoltre c’è del nastro alluminio sulla parte superiore e del nastro gommato che protegge il sensore di temperatura.

La gabbia di plastica sarà smontata e ricollegata al Caddy: stessa cosa per il sensore di temperatura che potremo fissare all’ SSD.

SSD al posto del superdrive apple imac

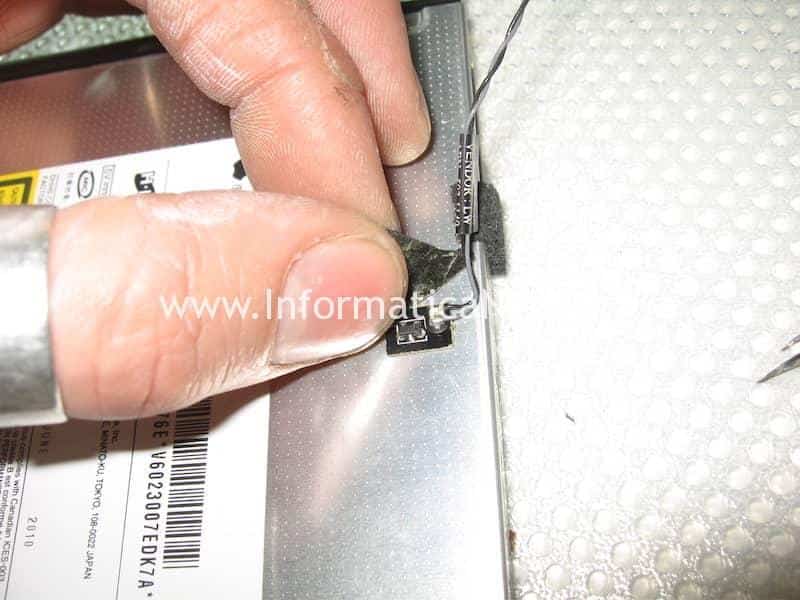

Solleviamo lo scotch gommato e scopriamo il sensore di temperatura. Esso è appiccicato con del collante o biadesivo e dobbiamo stare attenti a rimuoverlo con delicatezza, utilizzando qualche attrezzo. Il sensore lo collegheremo poi con del biadesivo o nastro all’SSD dopo la sua installazione.

sensore temperatura superdrive

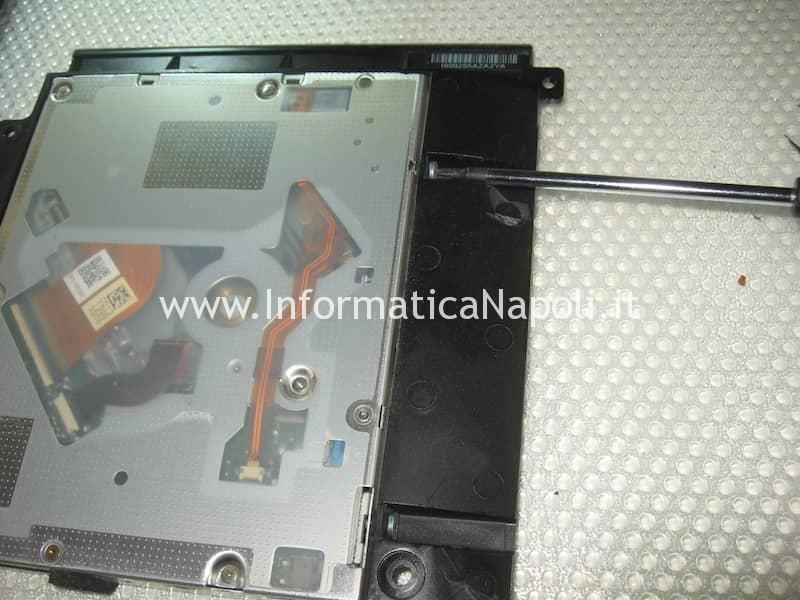

Rimuoviamo le viti che fissano il SuperDrive alla cornice di plastica e smontiamo l’intero blocco.

aggiornamento upgrade SSD su Apple iMac

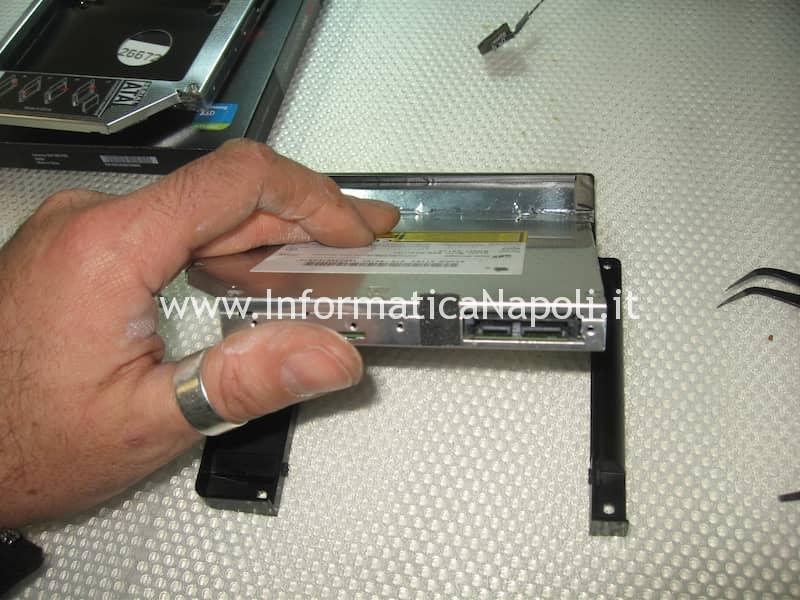

Scolleghiamo il SuperDrive e mettiamolo da parte. Eventualmente per recuperarlo potremmo acquistare un case USB e riutilizzarlo come drive esterno.

aggiornamento upgrade SSD su Apple iMac caddy superdrive

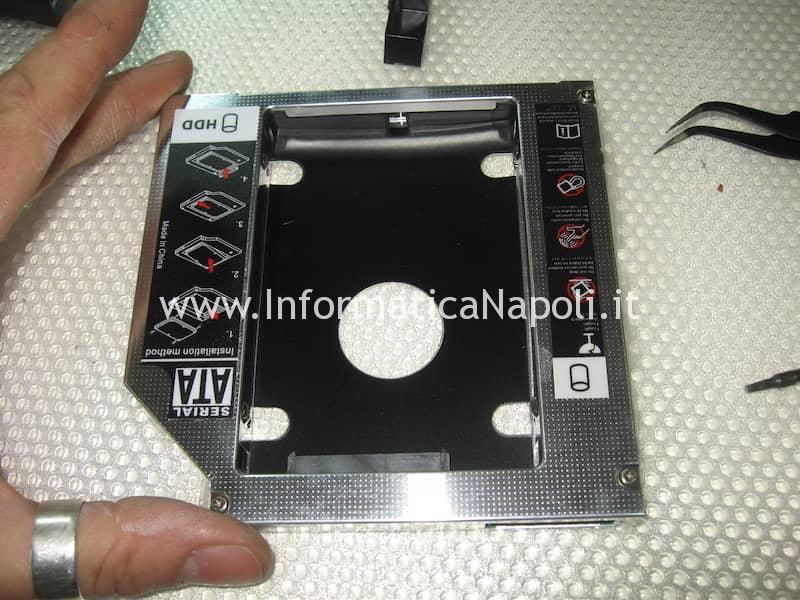

Prepariamo il Caddy e inseriamo al suo interno il nuovo disco SSD. Tra le marche di dischi più utilizzati troviamo Samsung e Crucial. Ricordiamoci che questi Caddy normalmente permettono una connettività SATA II (fino a 3 Gigabit al secondo) o SATA III (fino a 6 Gigabit al secondo): in caso di problemi con il riconoscimento dell’SSD o in caso di problemi con la velocità negoziata con l’SSD (potrete controllarlo successivamente nel pannello di controllo) vi consiglio di leggere un altro mio articolo:

Problema velocità link negoziata 1,5 gigabit SSD iMac

aggiornamento upgrade SSD su Apple iMac caddy SATA superdrive

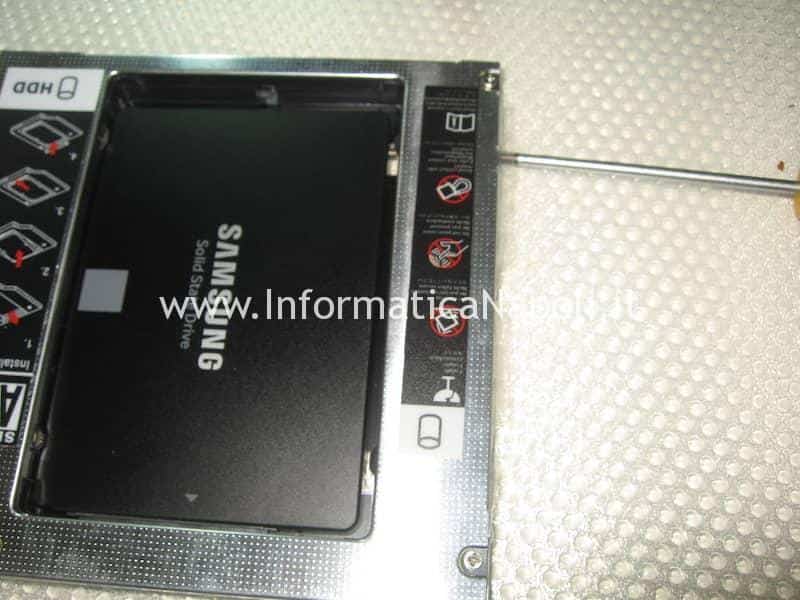

Fissiamo l’SSD all’interno del Caddy avvitando le viti disponibili.

aggiornamento upgrade SSD su Apple iMac caddy SATA 2 superdrive

installare un SSD Samsung su Apple iMac

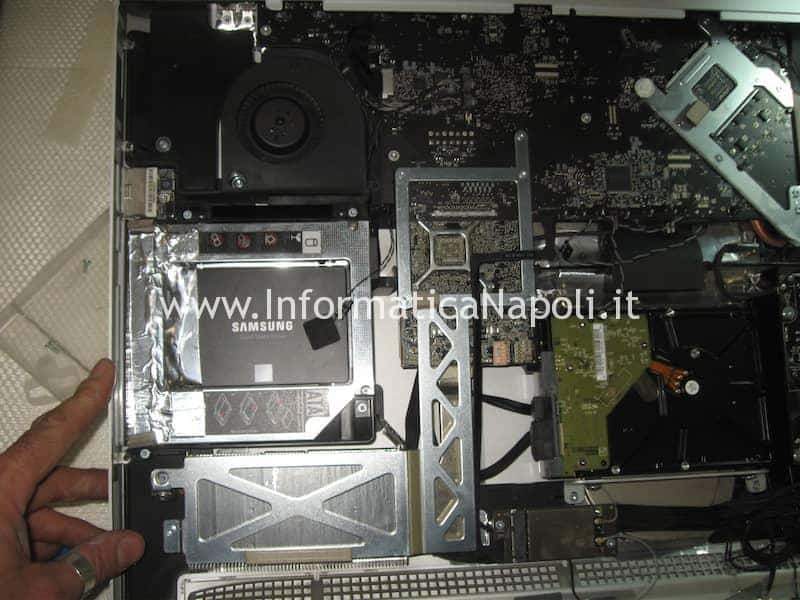

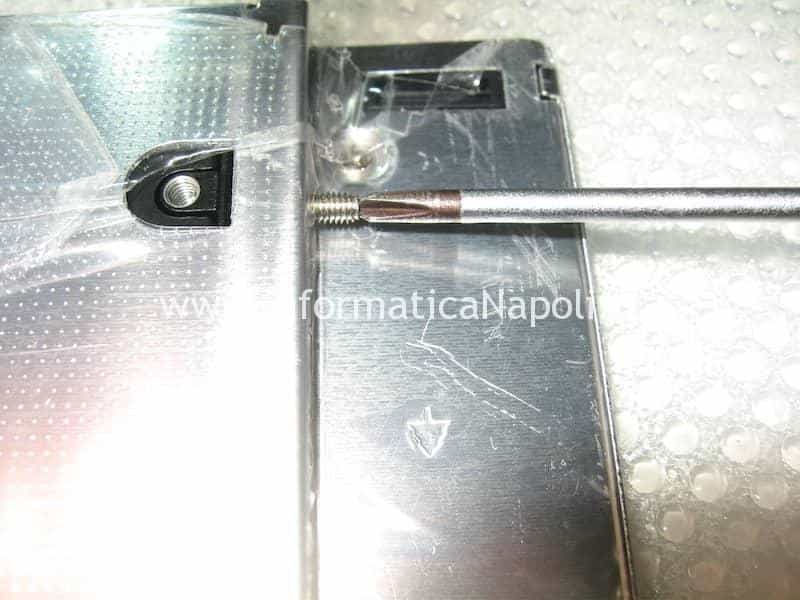

Applichiamo la cornice nera in plastica al Caddy e inseriamolo al posto del SuperDrive. Poi agganciamo il sensore di temperatura. Ecco una foto che ritrare il lavoro finale: da notare che ho aggiunto del nuovo nastro alluminio al posto del precedente.

installare un SSD Crucial su Apple iMac

Ora posso richiudere l’iMac completamente: l’installazione fisica dell’SSD è finita…  e comincia la parte più divertente e cioè la configurazione del Fusion Drive e l’installazione del sistema operativo Mac OS X.

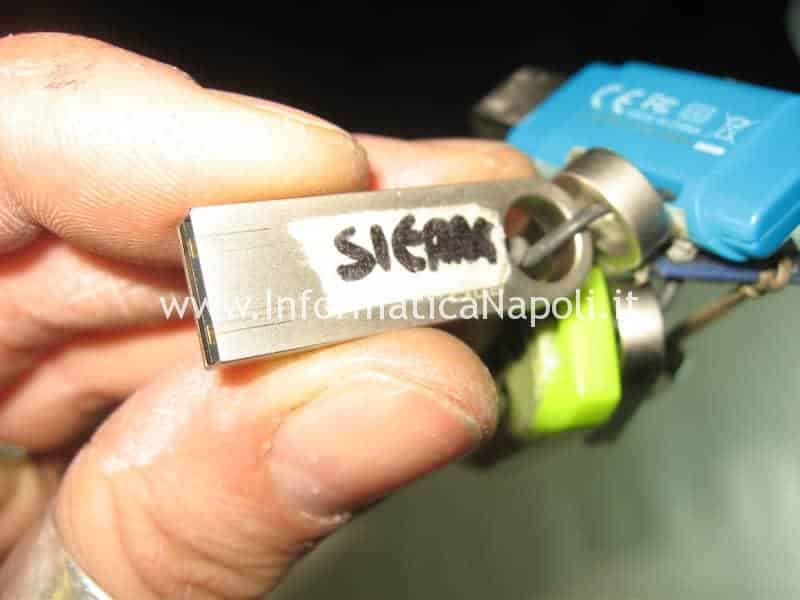

Mi procuro una chiavetta con un sistema operativo recente e inizio la solita fase di installazione.

installare sierra con SSD su Apple Imac

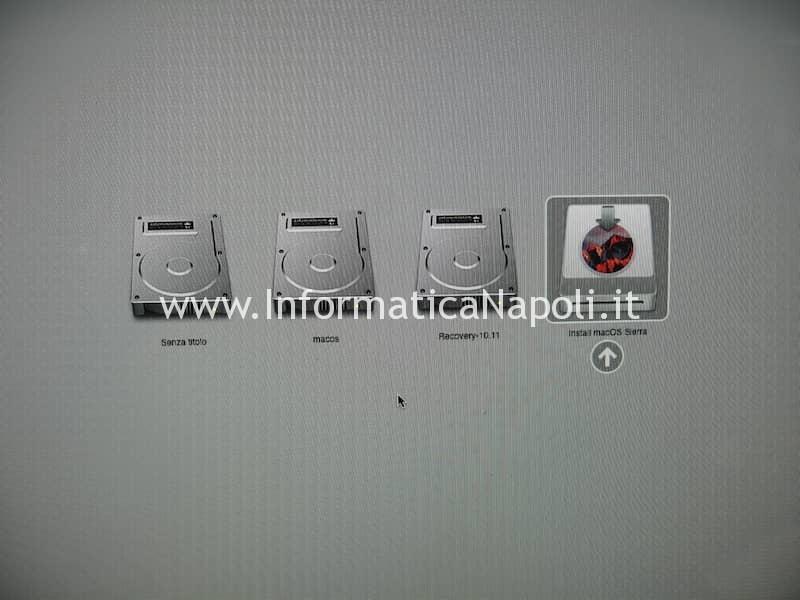

Infilo la chiavetta in una porta USB e accendo l’iMac con il tasto ALT premuto. Poi seleziono il boot da chiavetta USB e procedo con l’installer di macOS.

installare MacOS X sierra fusion drive con SSD su Apple Imac

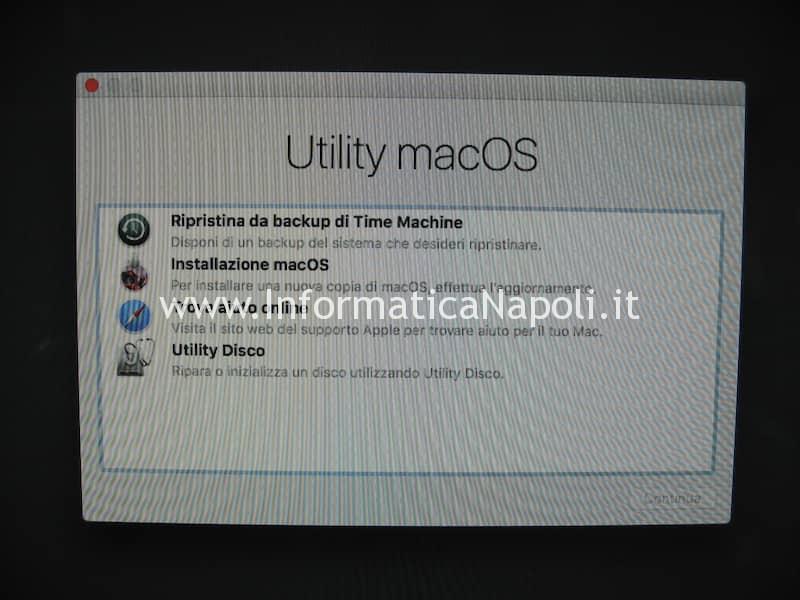

L’avvio del processo di setup si ferma con la schermata che vedete sotto cioè Utility macOS che permette di eseguire un ripristino da un backup di Time Machine, l’esecuzione di Utility Disco (per formattare gli hard disk), eseguire un terminale o installare il sistema operativo direttamente.

Installare Mac OS X su Fusion Drive iMac

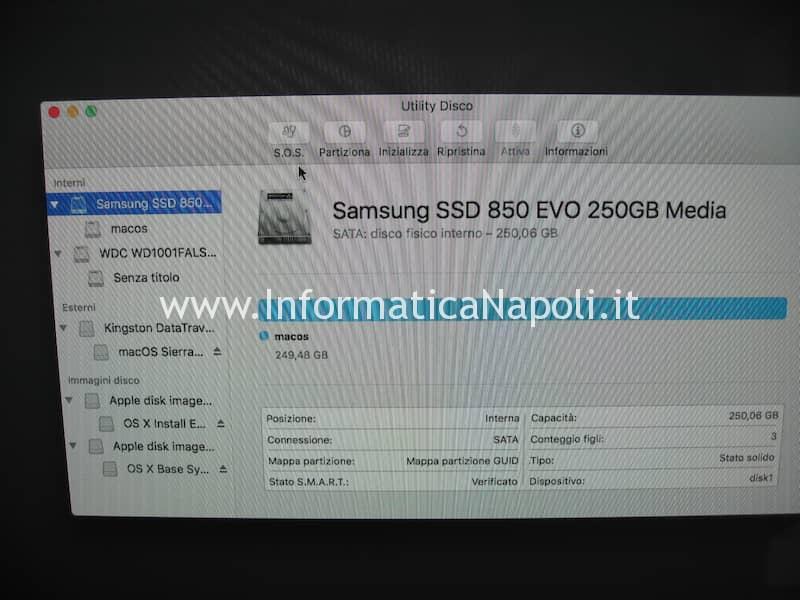

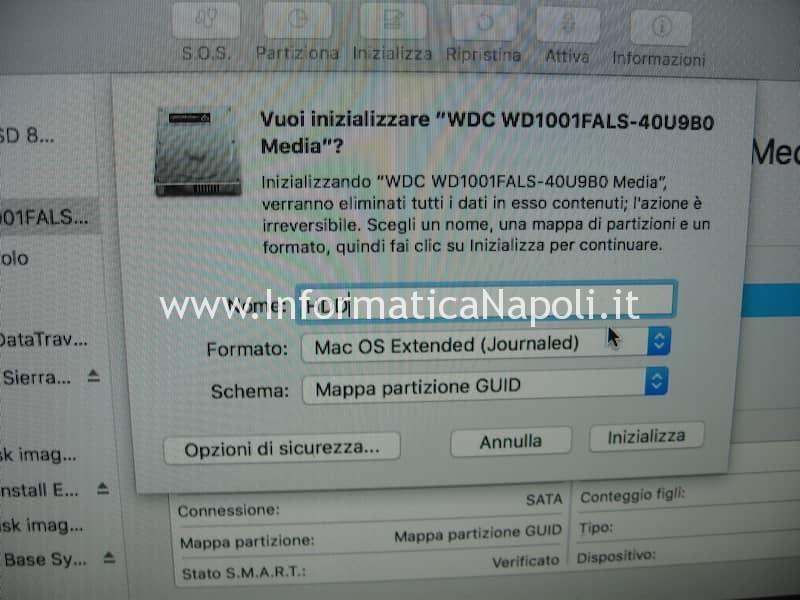

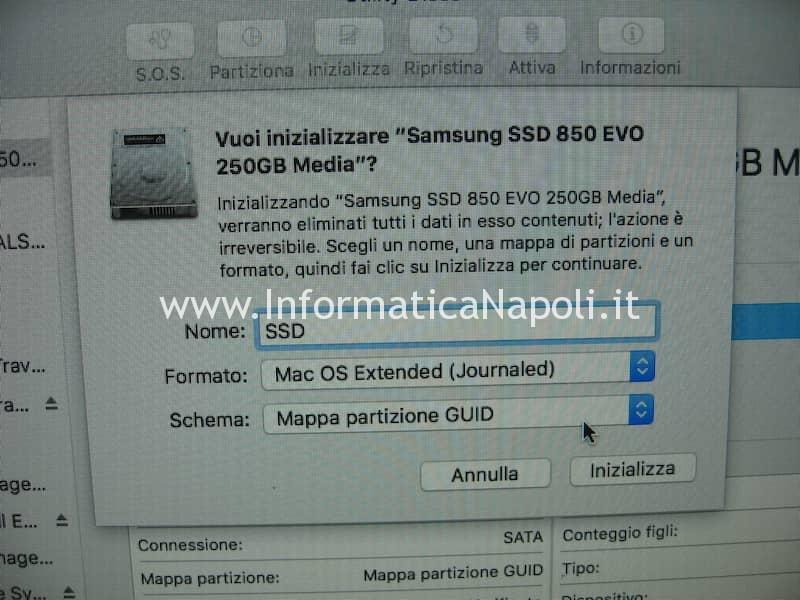

Il primo step per creare un Fusion Drive è quello di formattare entrambi i dischi con il metodo classico, cioè mediante Utility Disco. Eseguiamo quindi l’utility, selezioniamo uno per uno i dischi e inizializziamo entrambi in formato Mac OS Extended (Journaled) e schema Mappa partizione GUID. Di seguito le due fasi, per l’SSD Samsung e per il disco originale WD da 1 Terabyte.

come installare Installare Mac OS X su Fusion Drive iMac

formattare inizializzare SSD iMac MacBook Mac Book

formattare inizializzare HDD iMac MacBook Mac Book

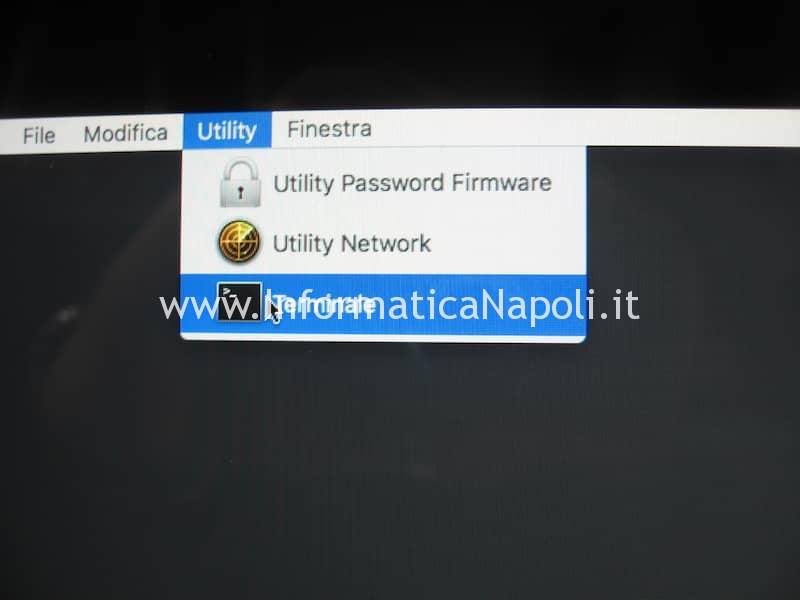

Dopo l’inizializzazione dei dischi usciamo da Utility Disco ed eseguiamo il Terminale: mediante interfaccia testuale dovremo eseguire diversi comandi per la creazione del disco unificato.

terminale installazione fusion drive iMac MacBook

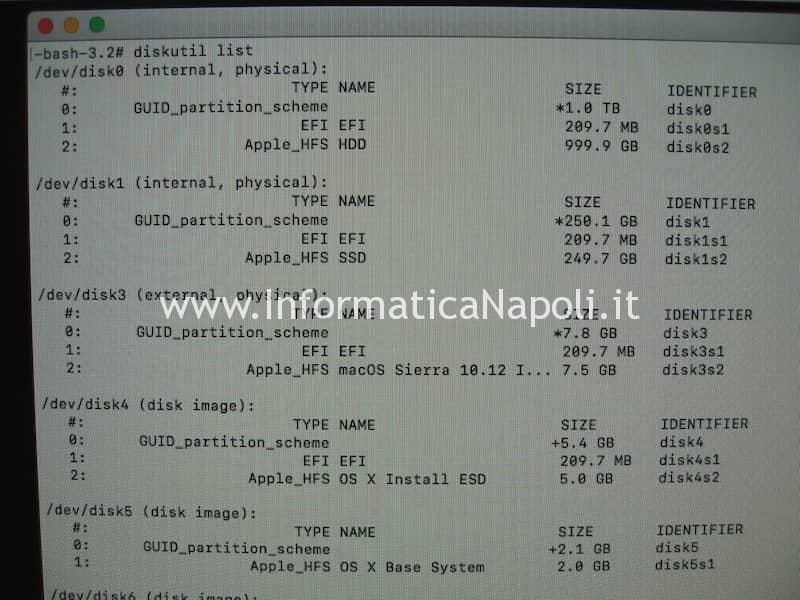

Il primo comando da eseguire serve per conoscere lo stato dei dischi installati:

diskutil list    <invio>

diskutil mac imac creazione fusion drive

Il comando diskutil list presenta la lista di dischi installati compreso l’eventuale unità USB da cui è stato effettuato il boot: dobbiamo identificare e considerare esclusivamente i due dischi principali, nel mio caso /dev/disk0 (la ‘0’ è uno zero) per il disco HDD da 1TB e /dev/disk1 per l’ SSD.

Il prossimo comando serve per creare un volume logico utilizzando i due device: si devono indicare le etichette dei due dischi alla fine del comando:

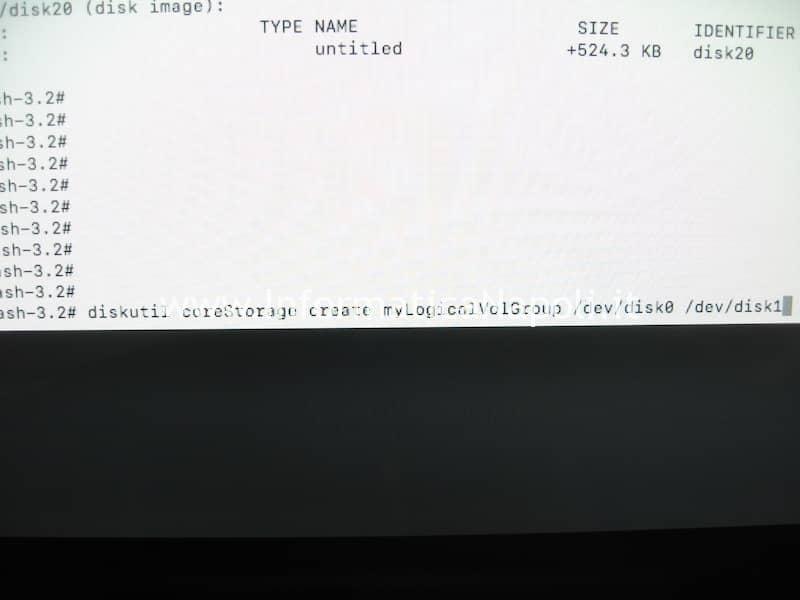

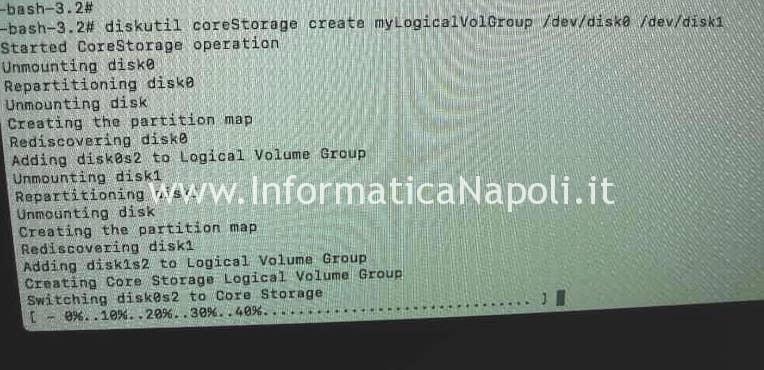

diskutil  coreStorage  create  myLogicalVolGroup  /dev/disk0  /dev/disk1    <invio>

diskutil mac imac fase creazione fusion drive

Dopo alcuni minuti il processo si conclude.

come creare un fusion disk

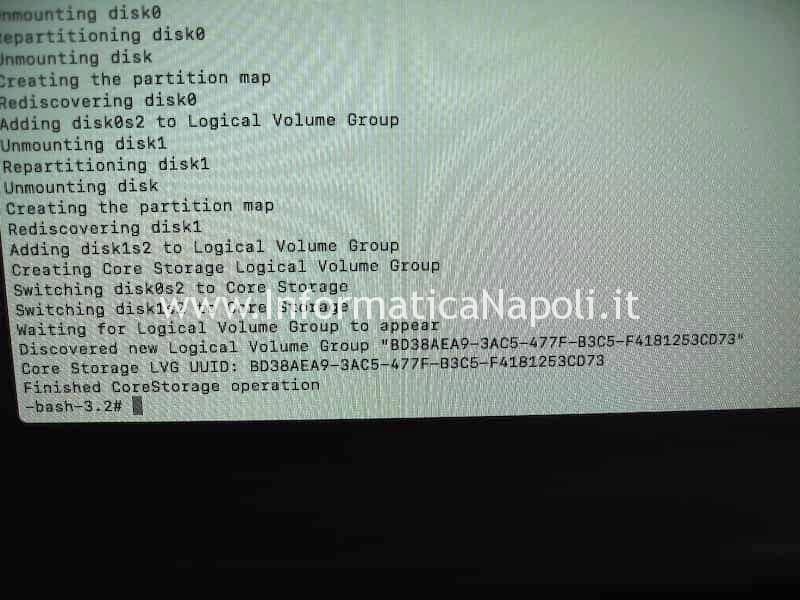

A processo terminato, dobbiamo fare particolare attenzione ad un’informazione riportata e cioè l’etichetta LVG UUID indicata tra i doppi apici per il vostro sistema: selezioniamolo col mouse e copiamolo.

come creare un fusion disk su Apple iMac

Ora bisogna eseguire l’ultimo comando, facendo molta attenzione a digitare bene le informazioni:

diskutil  coreStorage  createVolume   <etichetta LVG UUID copiata in precedenza e priva di apici>   jhfs+  “Macintosh HD”  100%   <invio>

Nel mio caso:

diskutil comando per creare un fusion drive

Alla fine del processo, che dura alcuni minuti, possiamo chiudere il terminale e riaprire Utility Disco: se tutto è andato per il verso giusto troveremo il nostro bel Fusion Drive con capacità che è la sommatoria delle capacità dei due dischi combinati. Nel mio caso risulta un disco Fusion da 1,25 TB.





fusion drive creato su iMac 27

Posso quindi procedere all’installazione del sistema operativo come al solito….

Risultato?

l’Upgrade SSD e la creazione del Fusion Drive è terminata correttamente!

fusion drive creato su iMac 27 Assistenza Apple
