Riparazione Sony Vaio PCG-7186M VGN-NW21MF

Scritto il 10 ottobre 2012 da Carlo Strino

Modello:

Sony Vaio VGN-NW21MF

Sigla Etichetta:

Sony Vaio PCG-7186M



Riparazione Sony Vaio VGN-NW21MF napoli

Problema:

Sony Vaio VGN-NW21MF non si accende

Dettaglio:

Questo PC Sony è differente dagli altri che ho fin’ora trattato. Differente non nel tipo di problema cioè PC che non si accende con evidenti problemi alla scheda video, ma bensì nel tipo di scheda video.

Di solito i problemi con questi Sony Vaio sono relativi a modelli di qualche hanno prima, con schede video nVidia che dopo un pò di tempo tendono praticamente a ‘scollarsi’ (o meglio dissaldarsi) dato l’elevato calore che raggiungono e che non riescono a disperdere con dovere.

Questo PC che mi è capitato monta invece una scheda video ATI che teoricamente non dovrebbe dare alcun problema…

C’è anche da dire che il computer in questione me lo hanno portato in pessime condizioni:  niente di strano, di solito è sempre così, i pc che mi consegnano spesso sono davvero messi maluccio.

Ma questo purtroppo era stato visibilmente aperto più di una volta… mancavano viti ovunque, ci hanno pasticciato un pò prima di affidarlo a me..  E hanno fatto male anche perchè questo pc teoricamente dovrebbe essere ancora in garanzia ma messo così risulta totalmente manomesso.

Di seguito proveremo quindi ad effettuare un reflow come al solito con alcuni accorgimenti.

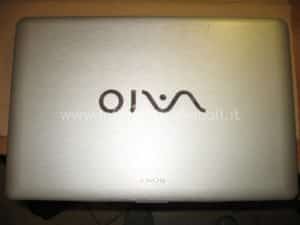

Iniziamo con il dare uno sguardo all’estetica:

Riparazione Sony Vaio VGN-NW21MF napoli

Come tutti i Vaio anche questa unità è molto accattivante esteticamente, con una scocca in plastica (anzichè alluminio/magnesio come i top di gamma) e un bel colore bianco.

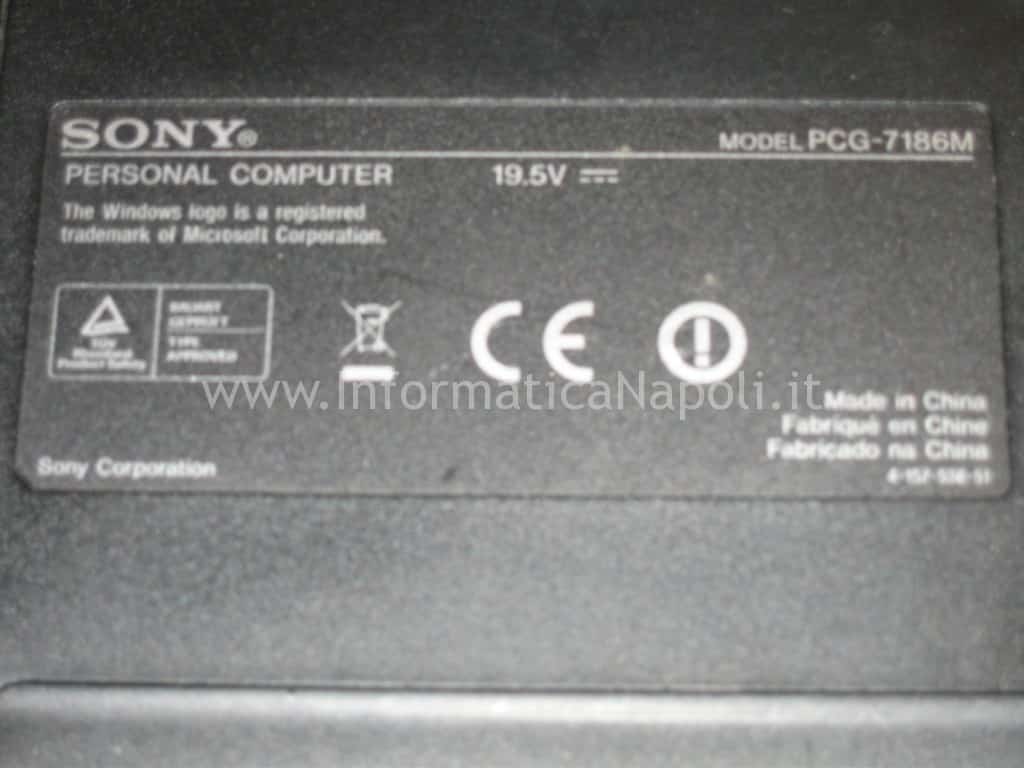

Sull’etichetta sottostante troviamo le seguenti sigle:  PCG-7186M



Etichetta Sony Vaio VGN-NW21MF

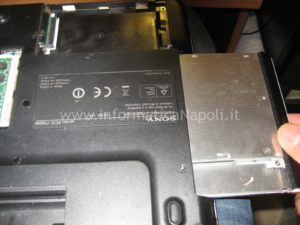

Svitiamo tutte le viti, stacchiamo tutti i pannelli. Successivamente iniziamo a staccare tutte le periferiche, masterizzatore, harddisk e memorie.

Lettore DVD Sony Vaio VGN-NW21MF

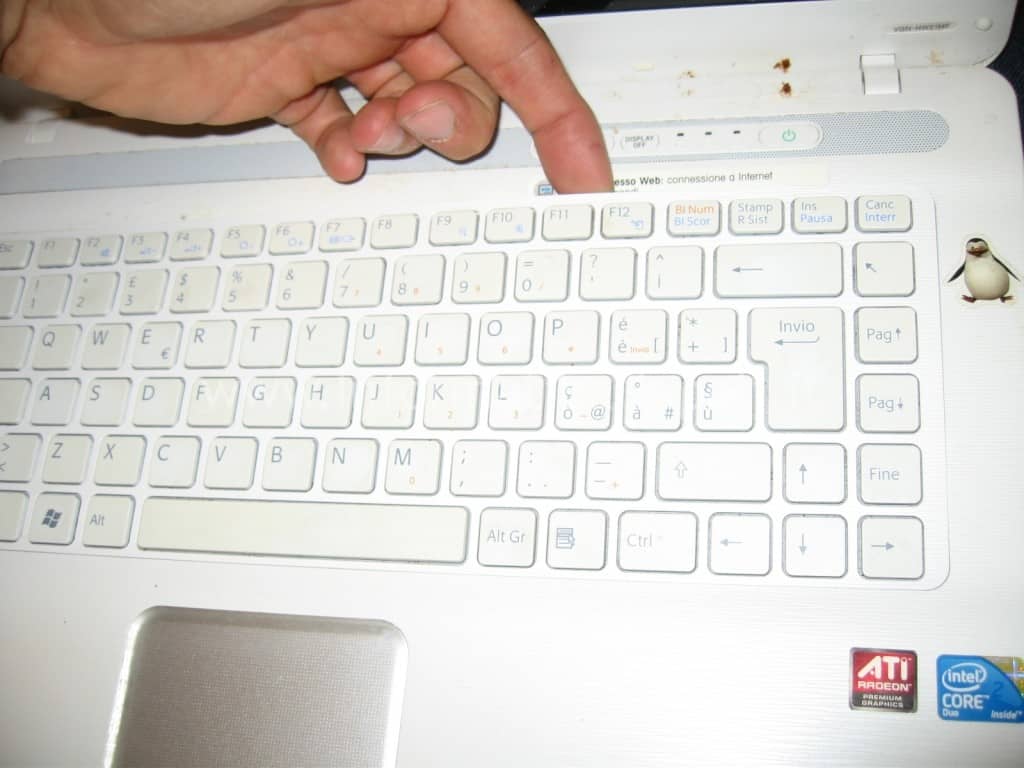

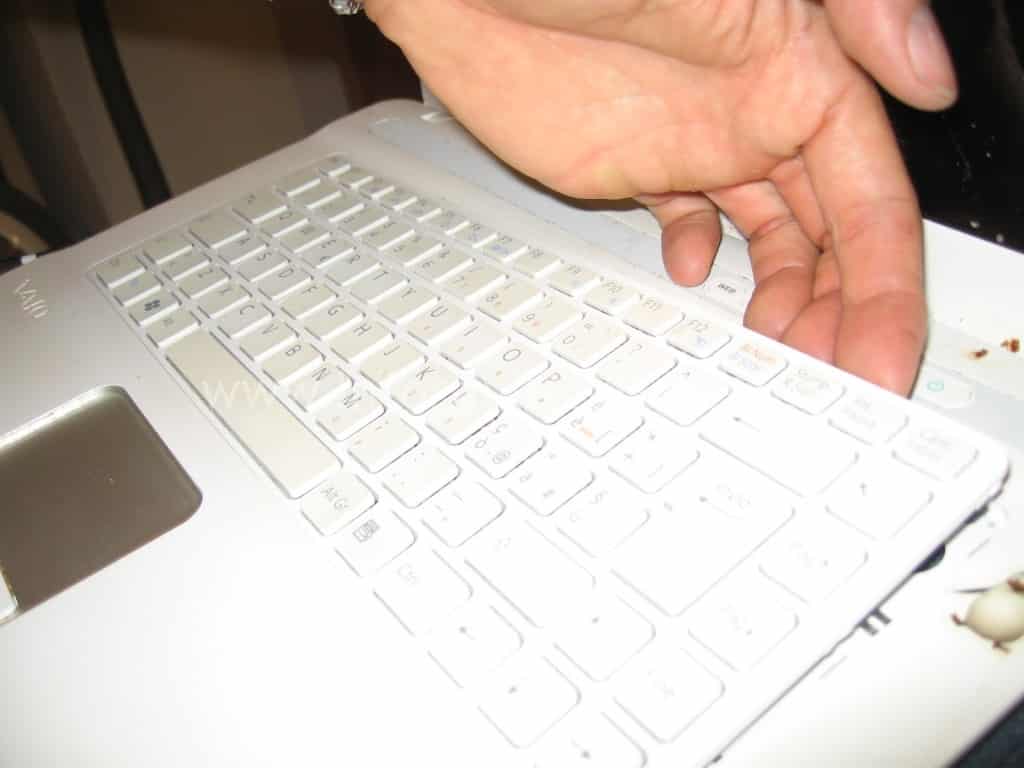

Ora, prima di togliere il coperchio sottostante della scocca, ribaltiamo il pc e sollevando il monitor provvediamo a staccare la tastiera, inserendo uno spessore nella fessura.

sostituire Tastiera Sony Vaio VGN-NW21MF PCG-7186M napoli

Tastiera Sony Vaio VGN-NW21MF PCG-7186M

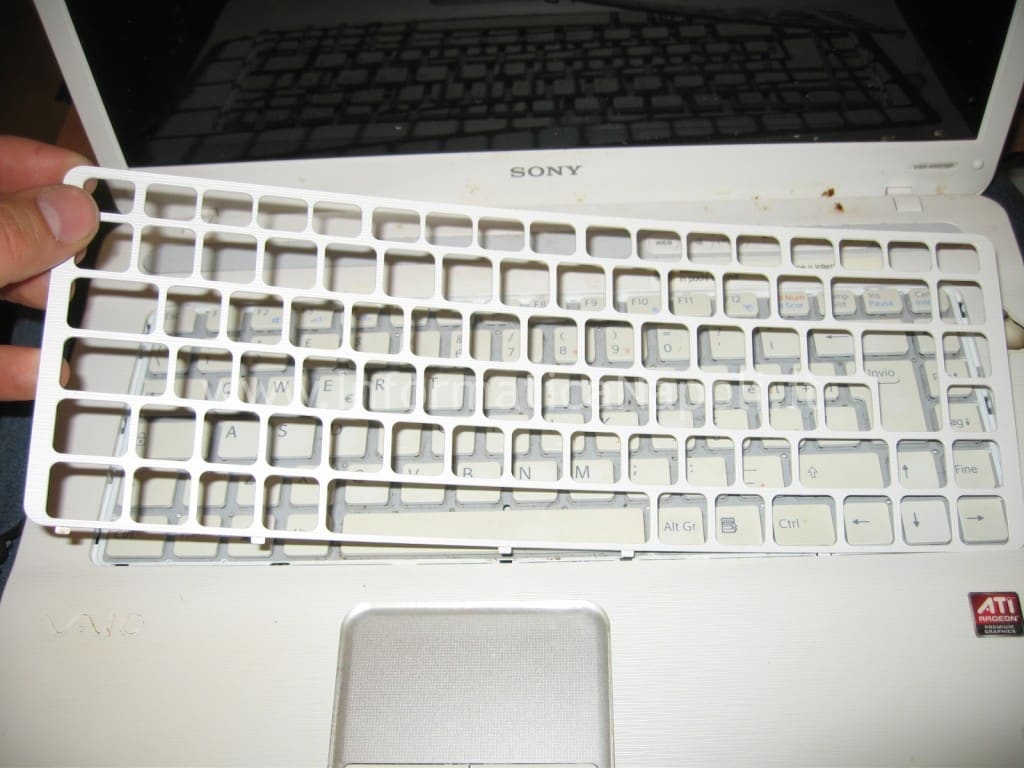

 Da notare che la tastiera ha una griglia anteriore. Possiamo anche staccarla (magari ci torna utile dopo per effettuare una pulizia della tastiera).

Tastiera Sony Vaio VGN-NW21MF PCG-7186M

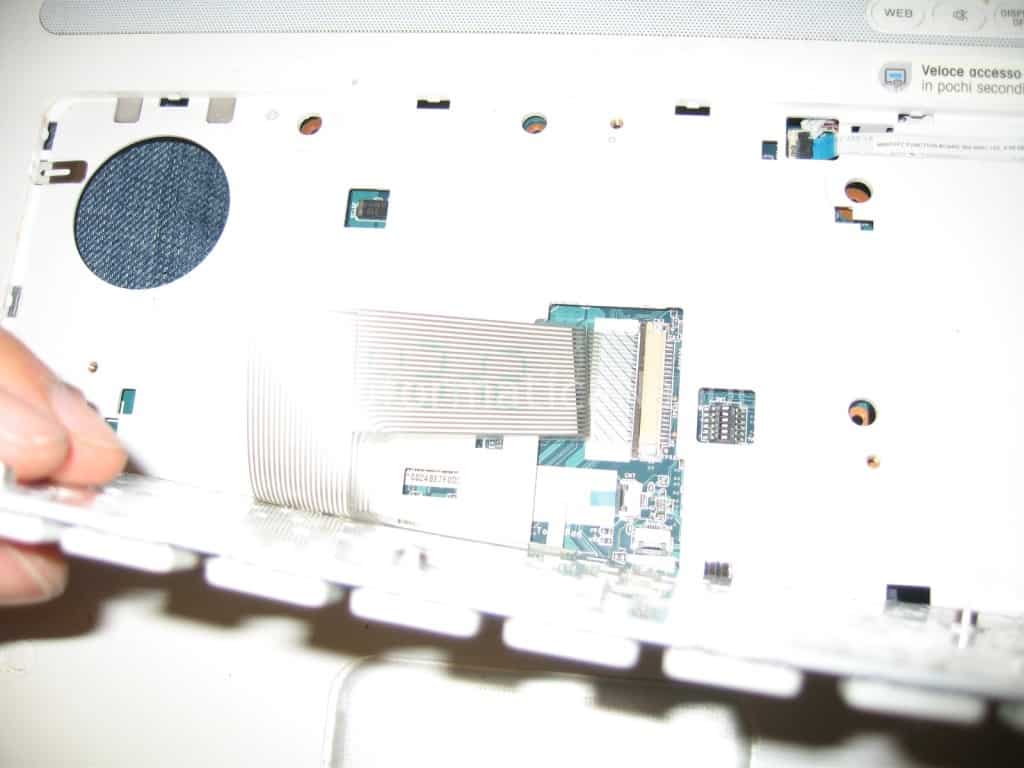

Stacchiamo tutti i flat e spinotti sotto la tastiera:

Cambiare Tastiera Sony Vaio VGN-NW21MF PCG-7186M

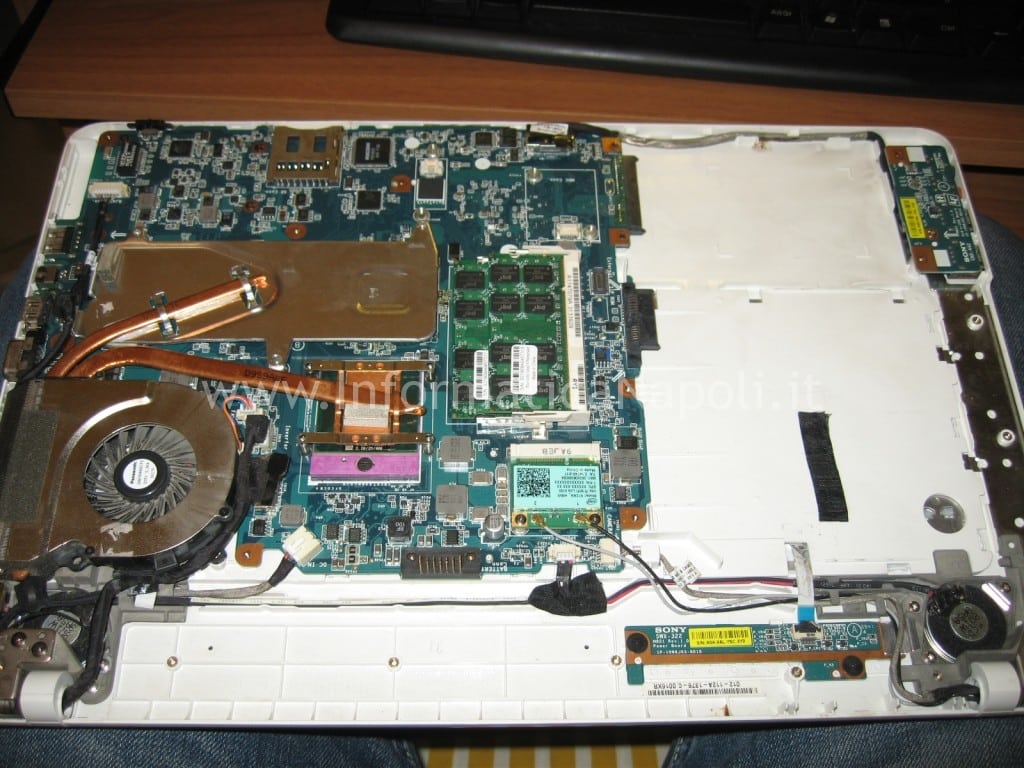

Ora ribaltiamo nuovamente il pc e solleviamo la scocca sottostante. Questo è quello che vedremo:

Scheda madre Sony Vaio VGN-NW21MF

Svitiamo le viti che tengono sia il dissipatore che la ventola alla scheda madre

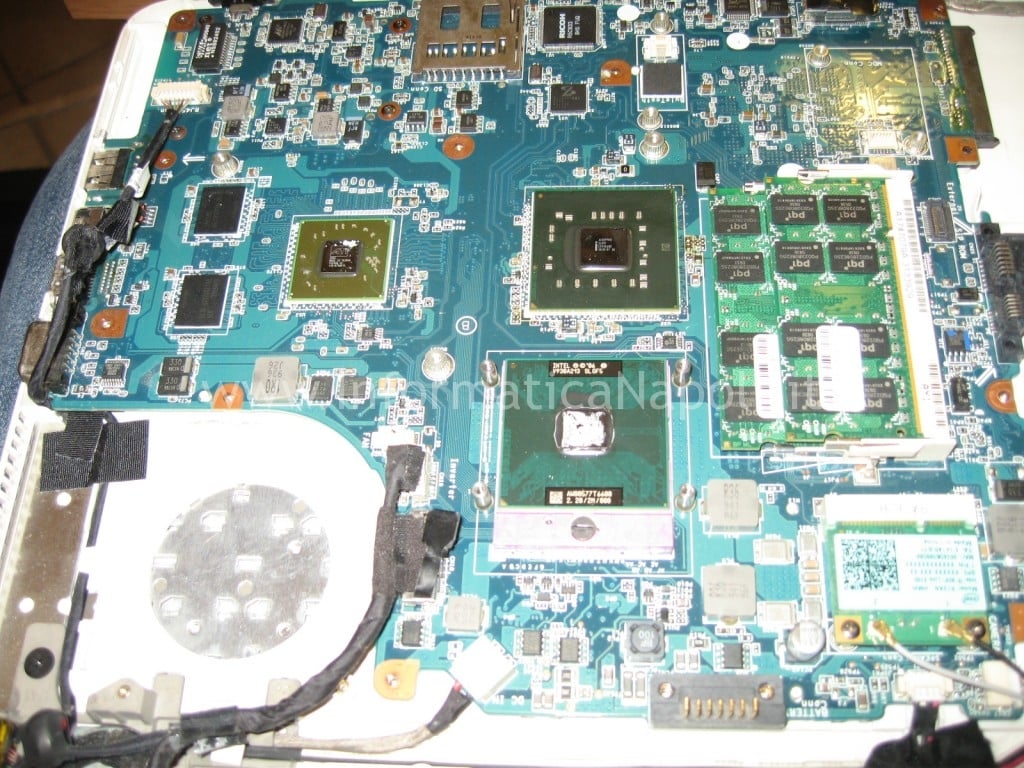

Motherboard Sony Vaio VGN-NW21MF

 Svitare tutte le viti, staccare tutti i flat e spinotti per isolare la scheda madre dal resto:

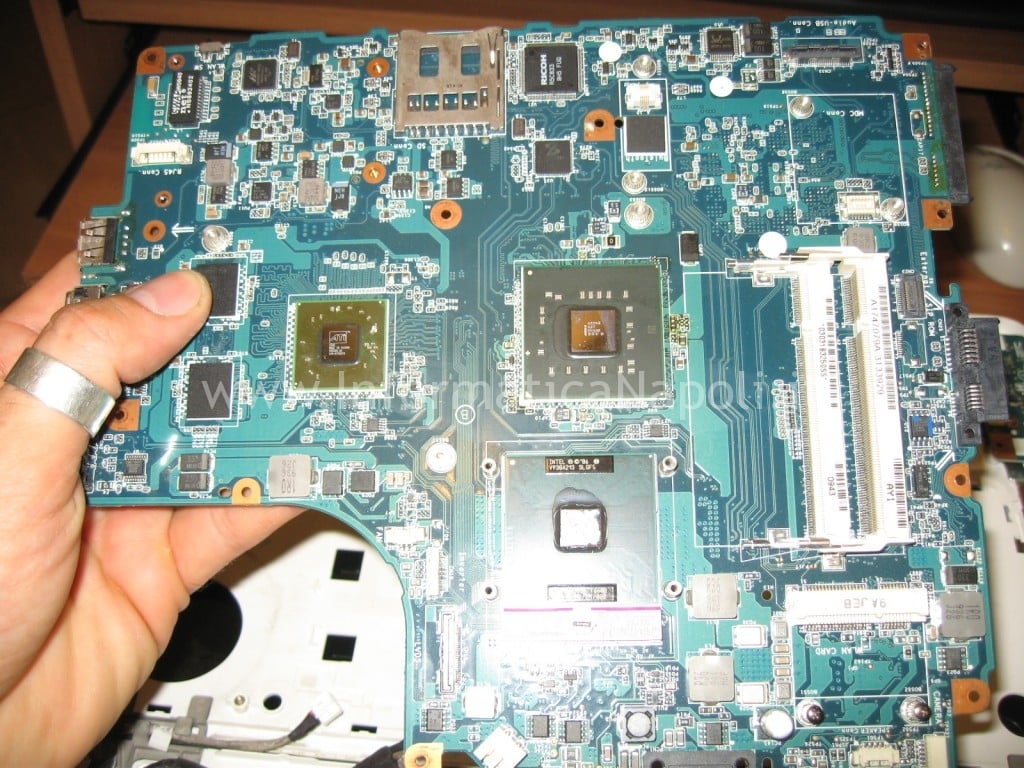

CPU Sony Vaio VGN-NW21MF PCG-7186M

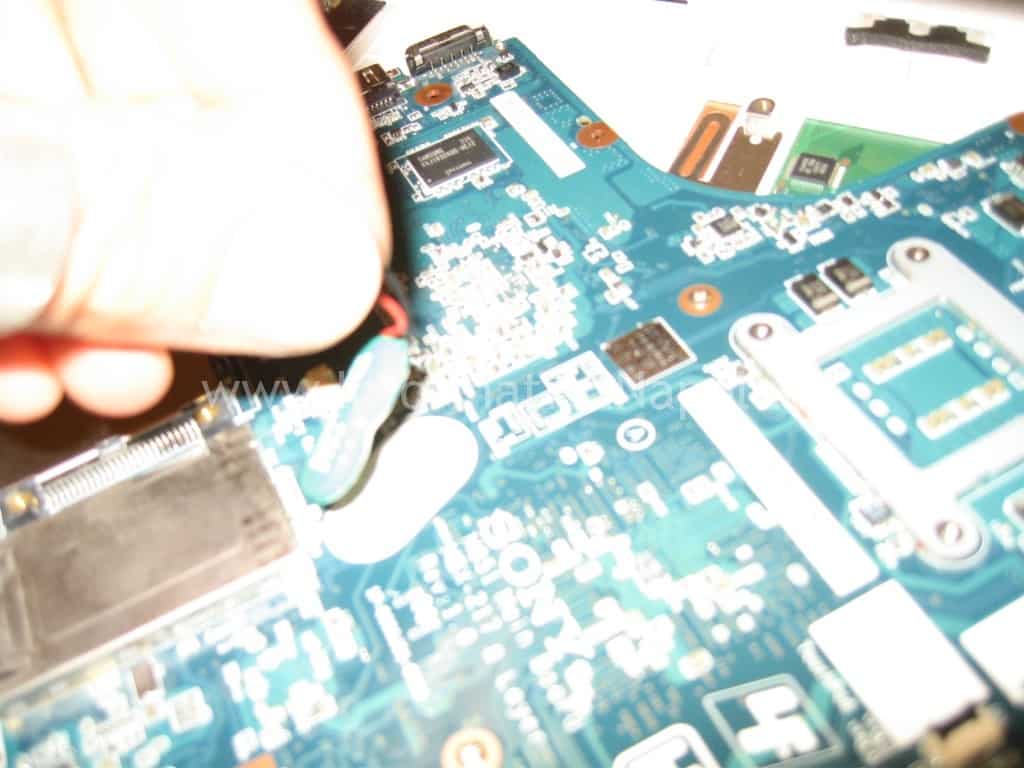

Ribaltiamo la scheda madre e stacchiamo la batteria tampone che è collegata con biadesivo e uno spinotto:

Batteria Sony Vaio VGN-NW21MF PCG-7186M

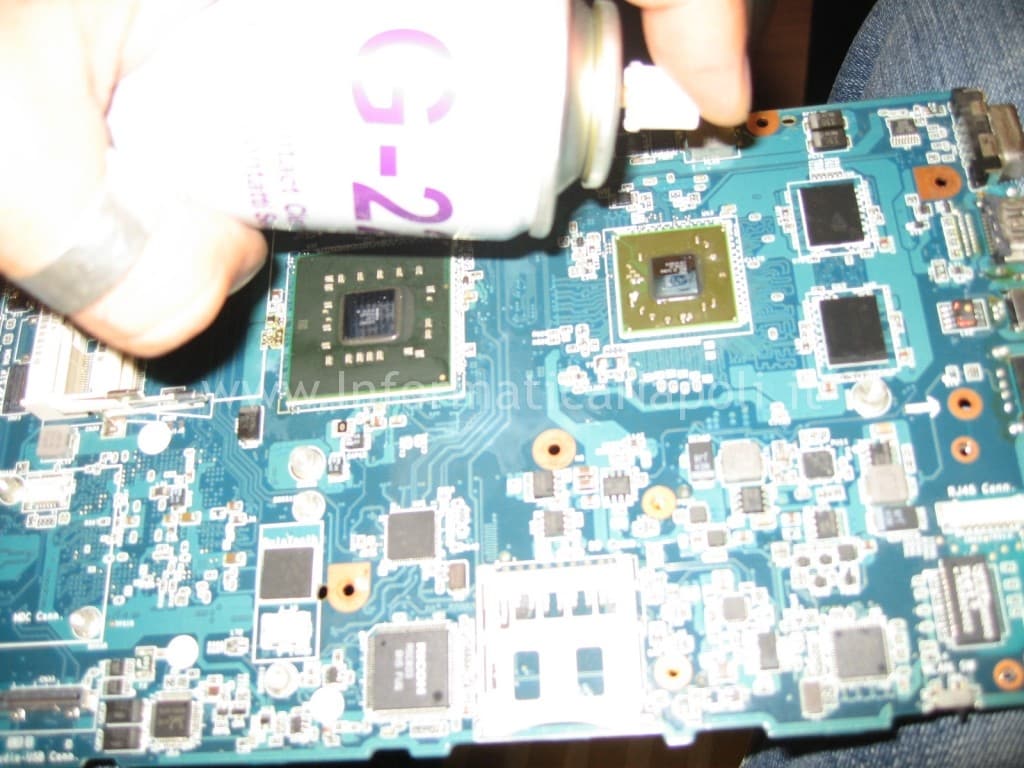

Per prima cosa facciamo una pulita alla scheda madre, con spray per contatti a secco (mi raccomando a secco, non deve assolutamente essere il classico spray oleoso che usano gli elettrauti… questo spray è fatto apposta per circuiti elettrici/SMD).

Pulizia Sony Vaio VGN-NW21MF PCG-7186M



Successivamente procediamo ad un reflow oppure ad un completo reball.

Partiamo dallo scaldare sia la scheda madre tramite la piastra preheat che con l’aria calda, monitorando il tutto con una termocoppia.

preheat reballing sony acer asus toshiba

Arrivati a circa 220°, dopo alcuni minuti, possiamo con l’apposita pompetta aspirante staccare il processore dalla scheda madre.

reball sony hp acer

Passo successivo è eliminare, con l’aiuto di treccia, saldatore e flussante, tutto lo stagno residuo facendo attenzione a non portarsi via anche le piste..

reballling bga sony vaio acer asus

Ora lavoriamoci il processore..

reball bga sony acer asus toshiba

Pulizia con il metodo precedente..

reball bga sony acer asus toshiba

Dopo la pulizia tocca a del nuovo flussante..questa volta con caratteristiche differenti da quello precedente..

reball bga sony acer asus toshiba

Ora selezioniamo lo stencil e lo fissiamo con nastro kapton alla stazione di lavoro. Possiamo utilizzare lo stancil generico come in foto oppure uno appositamente progettato per i sony Vaio: stencil go6200 / go7600

reball bga sony acer asus toshiba

reball bga sony acer asus toshiba

Ora è tocca alle ball di stagno: si usano per questo processore le ball dimensione 0.6…

reball bga sony acer asus toshiba

Infine posizioniamo in maniera certosina il processore sulla scheda madre ed effettuiamo un reflow a 200° per risaldare…

reball bga sony acer asus toshiba

Questo è lo strumento da me utilizzato in numerose riparazioni.

reball bga sony acer asus toshiba

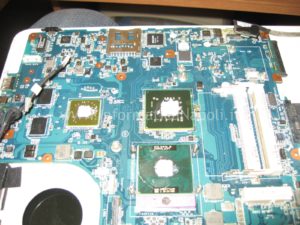

 Alla fine inseriamo un po di pasta termoconduttiva sui processori e GPU e richiudiamo il tutto.

Pasta termoconduttiva Sony Vaio VGN-NW21MF PCG-7186M

Ovviamente il risultato dipende molto dallo stato iniziale del PC.

Nel mio caso il computer si è acceso per pochissimo poi è morto definitivamente: questo solo perchè il PC che mi è stato consegnato era stato manomesso più volte in maniera molto grossolana, mancavano viti un pò ovunque e probabilmente aveva anche altri problemi elettrici…

In moltissimi altri casi invece ho avuto più successo, con pc che restistono nel tempo.

Con le informazioni che pubblico potete comunque fare un tentativo (solo se il pc non è in garanzia.. controllate prima sul sito Sony con il seriale stampato sull’etichetta..).

Note: In caso di problemi su richiesta effettuo

Assistenza Sony Vaio PCG-7186M a Napoli

con preventivi gratuiti e presso il tuo domicilio o laboratorio.
