Beep all’avvio Dell Inspiron 15 3000

In questo articolo mostro come riparare un PC Dell Inspiron 15 3000 che all’accensione emette 8 beep e non si avvia.

Il Dell Inspiron 15 3000 che mi ha consegnato il cliente non si riesce ad avviare: una volta premuto il bottone di avvio, la macchina emette diversi avvisi sonori, in particolare 8 beep e rimane spenta. Nessun altro cenno di avvio.

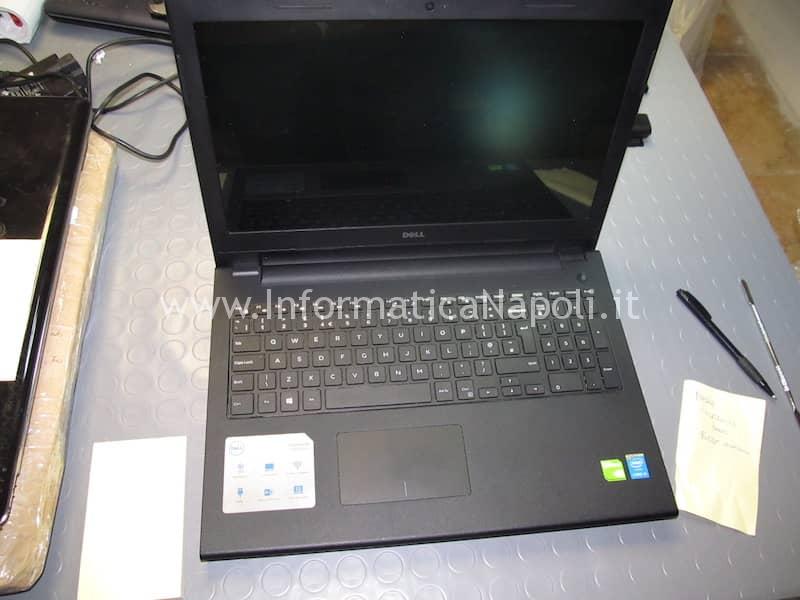

8 beep all'avvio dell 15 3000

La macchina emette solo 8 beep e nulla a schermo: in qualche caso, dopo alcuni tentativi, mi è capitato che apparisse il logo Dell e poi nuovamente gli 8 beep.

Rispetto ad altri PC che fanno scena muta almeno qui c’è un suono che indica qualcosa… insomma posso partire da qualcosa, un indizio!

Problema:

Beep all’avvio Dell Inspiron 15 3000

Modello:

Dell Inspiron 15 3000

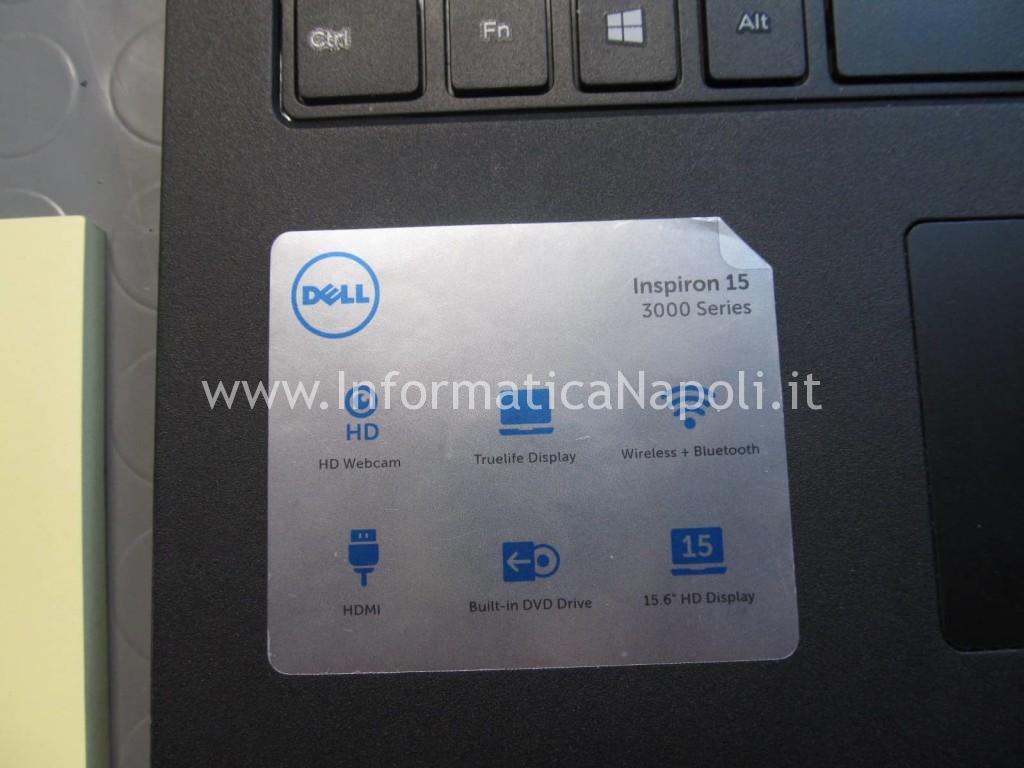

problemi accensione dell 15 3000

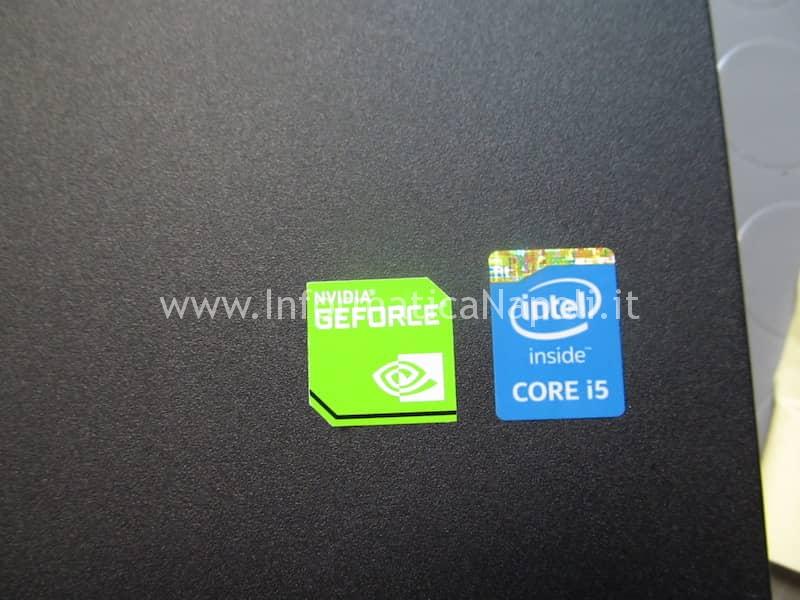

Questo PC Dell è un computer semplice senza fronzoli; monta un processore Intel i5 e una GPU nVidia GeForce. Sembra ben fatto e molto solido.

problemi beep accensione dell 15 3000

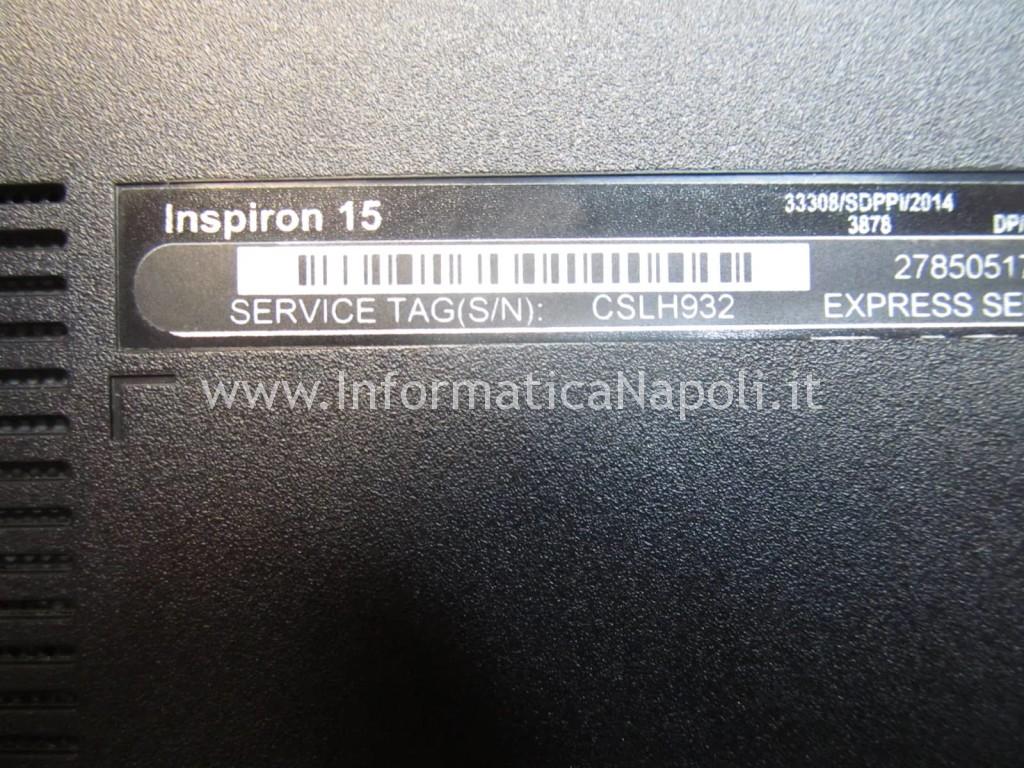

problema di avvio accensione dell 15 3000

Per risolvere il problema o almeno fare un’analisi, òa prima cosa che ho fatto è stata quella di cercare il significato di questi Beep che sicuramente corrispondono ad un errore specifico. Ed infatti trovo su un sito trovo la seguente tabella:

Dell Inspiron 15 | Beep Codes
# of BeepsDescriptionPossible Cause(s)
1BIOS ROM checksum in progress or failureSystem board failure, covers BIOS corruption or ROM errors.
2No Memory (RAM) detectedMemory or Memory slot failure
3
  • chipset Error (North and South bridge error, DMA/IMR/Timer error)
  • Time-Of-Day Clock test failure
  • Gate A20 failure
  • Super I/O chip failure
  • Keyboard controller test failure
System board failure
4Memory read / write failureMemory failure
5Real Time Clock (RTC) power failCMOS battery failure
6Video BIOS test failureVideo subsystem failure
7CPU Cache test failureProcessor failure
8LCDLCD failure

Interessante vero? E nella stessa pagina indicano addirittura possibili soluzioni al problema.

Eccole:

Most Common Fixes:

  • 1 Beep: Replace the motherboard / system board.
  • 2 Beeps: Reseat the memory or replace the memory.
  • 3 Beeps: Replace the motherboard / system board.
  • 4 Beeps: Reseat the memory or replace the memory.
  • 5 Beeps: Replace the CMOS battery.
  • 6 Beeps: Reseat or replace the video card or replace the motherboard / system board.
  • 7 Beeps: Reseat or replace the CPU.
  • 8 Beeps: Reseat the LCD cable or replace the LCD screen.

Interessante. Secondo la descrizione degli errori che generano i beep si dovrebbe trattare di un problema con il display LCD. Quindi, la prima cosa che faccio è smontare il pc e analizzare il cavo e il display.

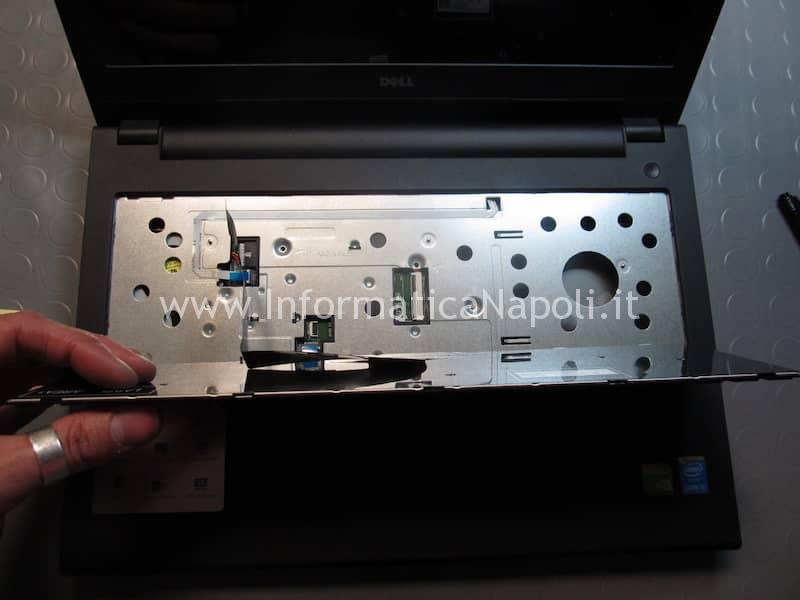

Inizio il lavoro di apertura e disassemblaggio a partire dalla rimozione delle viti della scocca per poi passare alla rimozione della tastiera.

come riparare dell 15 3000

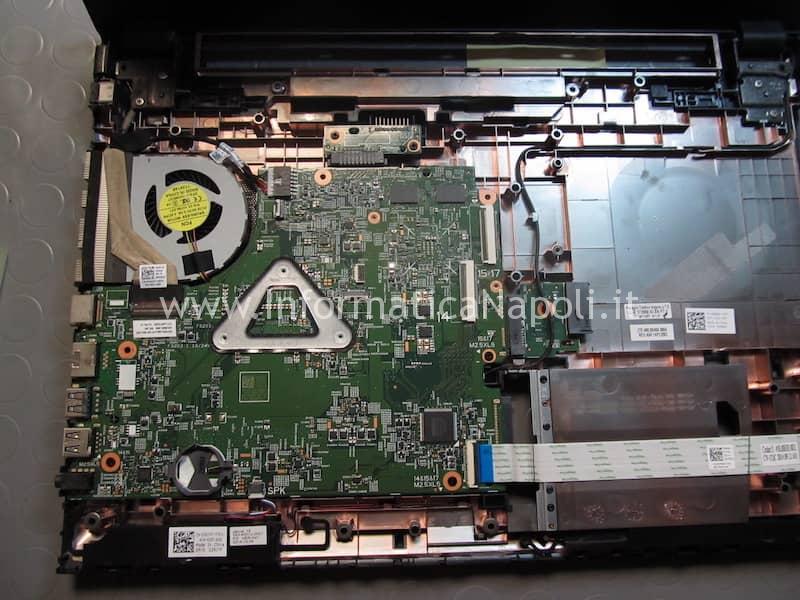

Ecco l’interno del dell inspiron 15 3000 con motherboard 13269-1 FX3MC REV. A00.

come riparare dell 15 3000

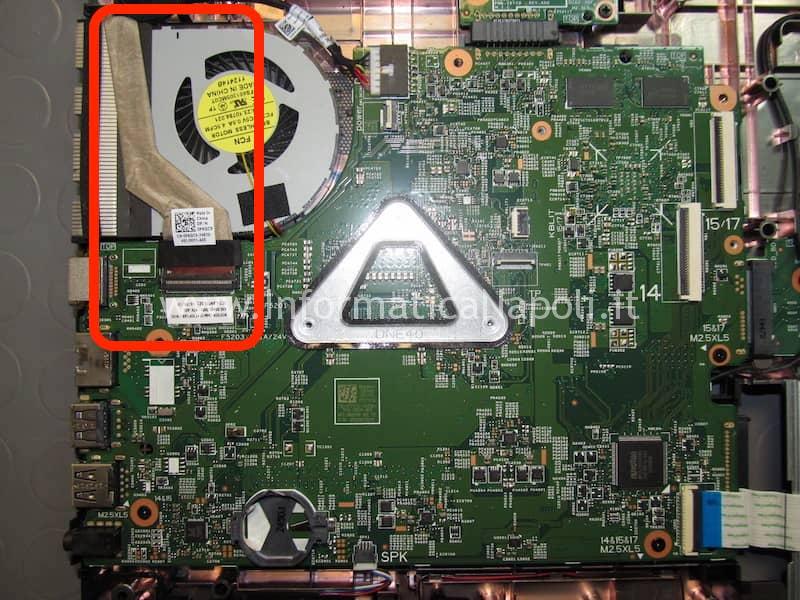

Quella evidenziata dal riquadro rosso è il connettore LCD. Provo a disconnetterlo, pulisco sia il connettore che i contatti del connettore con spray per contatti a secco e poi passo ad aprire e controllare il display.

Problema cavo flat lcd display bios dell 15 3000

Lato display provo a scollegare e ricollegare il cavetto video.

Dopo la pulizia dei contatti cavo video purtroppo nessun risultato..

Purtroppo dopo il mio intervento di pulizia contatti del cavo video e controllo del display, all’accensione del Dell la situazione non cambia: i beep sono sempre lì.

Allora il prossimo step che voglio tentare è il bios: magari una riprogrammazione del chip EEPROM.. quindi mi preparo per un flash bios. La motherboard di questo modello è siglata 13269-1 FX3MC REV. A00.

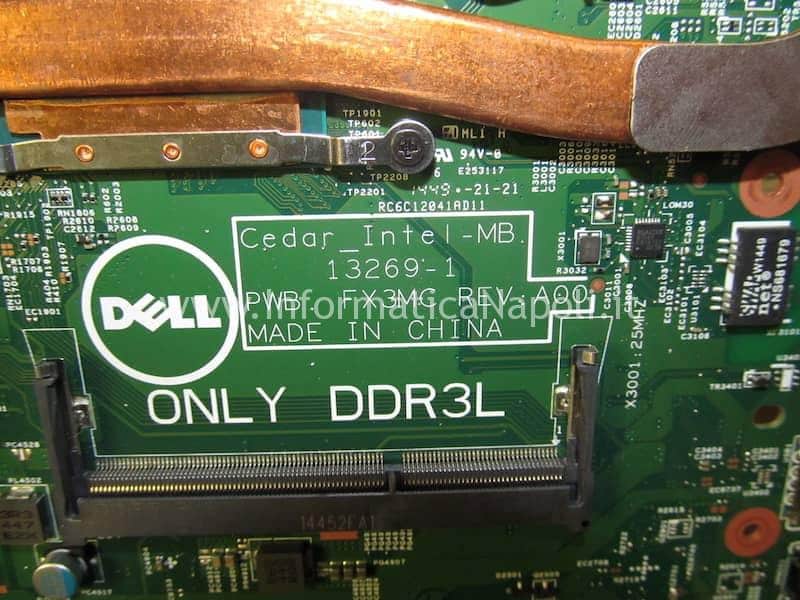

dell 15 3000 motherboard 13269-1 FX3MC REV A00

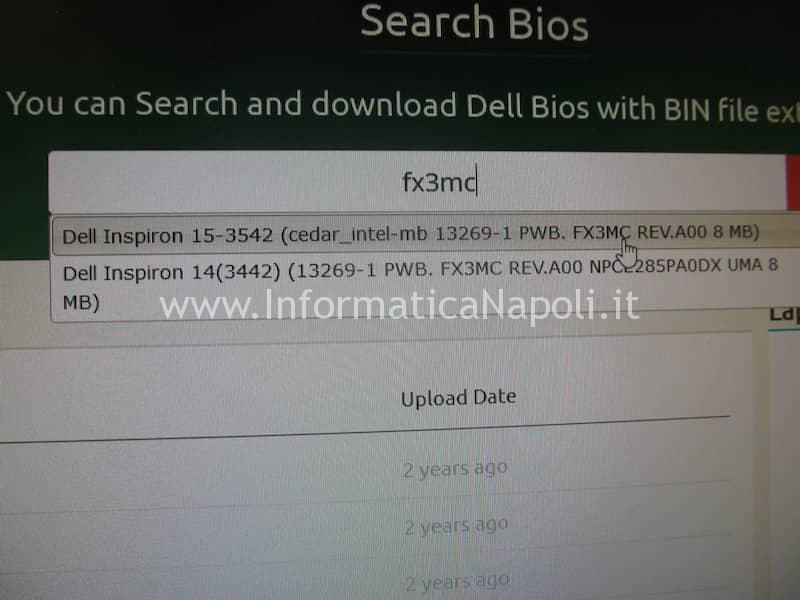

Mi procuro quindi il firmware corretto per questo modello… La ricerca non è semplicissima poichè il Bios non è proprio diffusissimo.

bios dell 15 3000 motherboard 13269-1 FX3MC REV A00

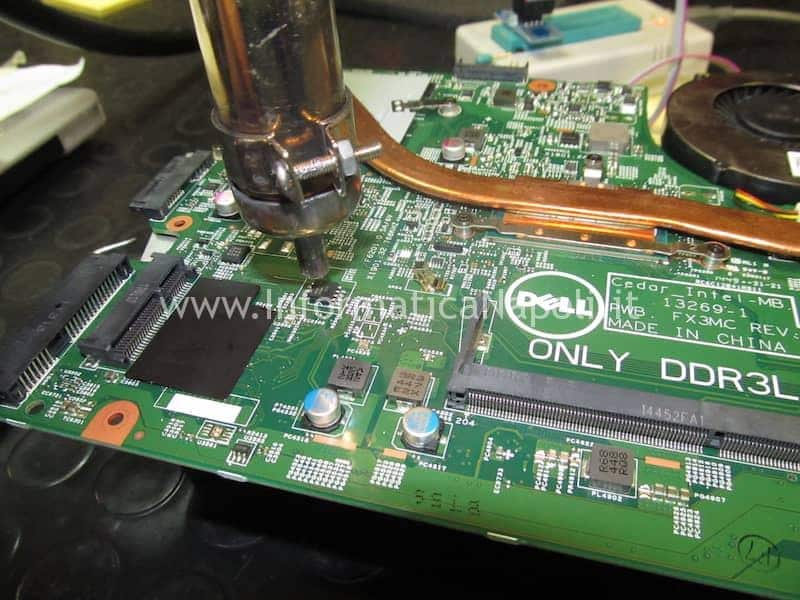

Smonto l’intera scheda madre e, una volta estratta dalla scocca, provvedo a rimuovere il chip dalla scheda dissaldandolo completamente con la stazione ad aria. Spesso isolo il componente circondandolo con scotch alluminio in modo da proteggere gli altri componenti adiacenti.

ripristino flash bios dell 15 3000 motherboard 13269-1 FX3MC REV A00

Una volta rimosso il chip lo faccio raffreddare e poi procedo alla programmazione.

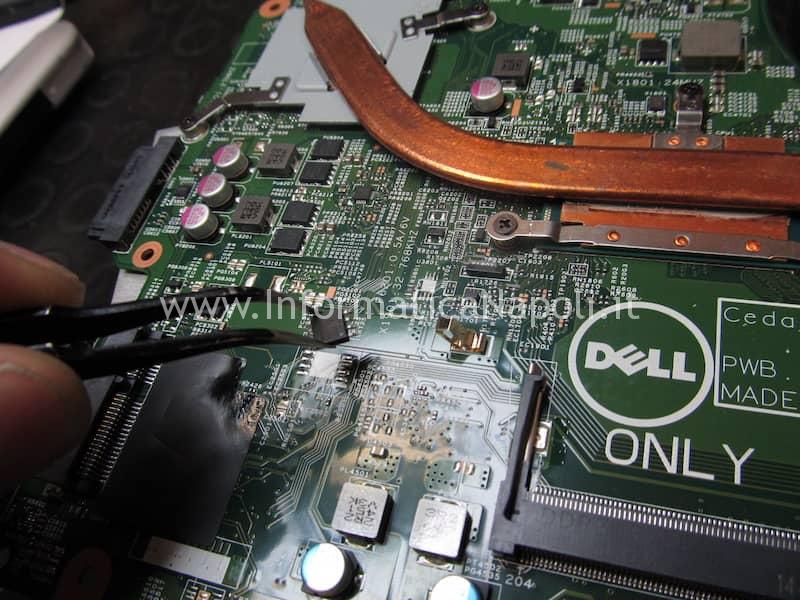

ripristino chip efi flash bios dell 15 3000 motherboard 13269-1 FX3MC REV A00

Procedo alla programmazione..

ripristino BIOS soc version HP TouchSmart 23 che non si accende

Seleziono il giusto chip eeprom SPI e procedo alla programmazione…

ripristino BIOS version HP TouchSmart 23 che non si accende

Risaldo il chip e provo ad avviare Dell Inspiron 15 3000… risultato??

Il Dell Inspiron 15 3000 torna a funzionare senza problemi!

dell 15 3000 ripristinato riparato funzionante
