Display Huawei MateView si accende e spegne dopo un secondo
In questo articolo riparo un bellissimo schermo display LCD Huawei modello Huawei MateView HSN-CBA da 28.2 pollici e con risoluzione 4k.
E’ uno schermo con tantissime caratteristiche come comandi touch, ingressi multipli, connettività wireless, e tante altre qualità: tuttavia ha un difetto di fabbrica che si presenta su praticamente tutti i modelli.
Il difetto di questo display è abbastanza comune: in pratica accendendolo, appare per un secondo l’immagine per poi spegnersi completamente.
In pratica è un ON-OFF che si può risolvere sostituendo un componente sulla scheda logica, un fusibile ripristinabile difettoso.
Troverete maggiori informazioni nell’articolo.
Per info & preventivi su display Huawei MateView contattatemi: Carlo 393.593.35.22 | assistenza@informaticanapoli.com
Indice
| Dispositivo | Modello | Problema | Soluzione | Costo |
|---|---|---|---|---|
Display Huawei MateView | HSN-CBA 28.2 | Il display Huawei MateView si accende e si spegne dopo alcuni secondi | Riparazione scheda logica, sostituzione fusubile ripristinabile | Contattateci per un preventivo mediante: – Modulo contatti – Mail – WhatsApp – Telefono |
Uno schermo bellissimo ma… difettoso

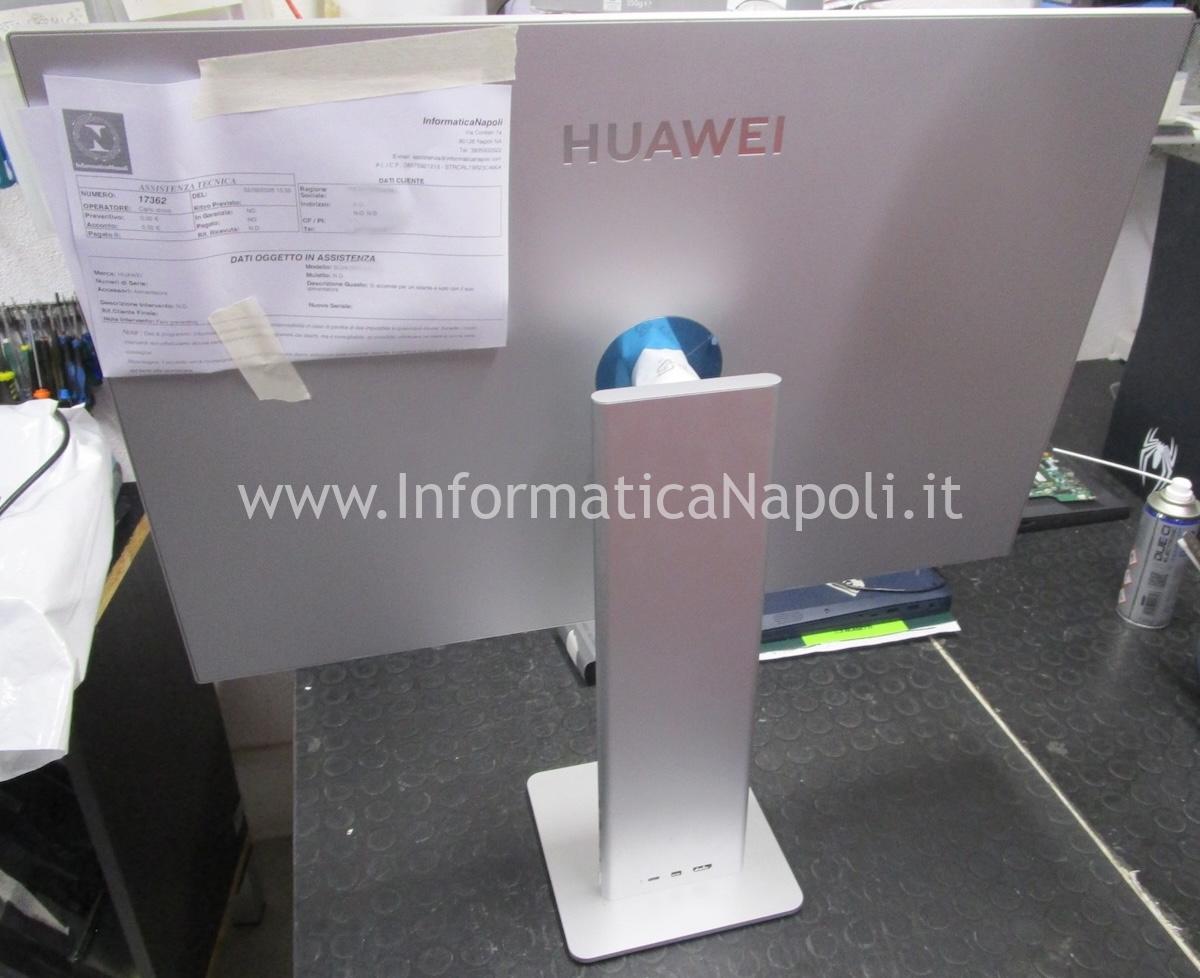

In poco tempo ci sono arrivati in laboratorio ben due schermi Huawei identici, con lo stesso difetto: in pratica si accende illuminandosi correttamente, il logo Huawei viene mostrato per qualche secondo e poi lo schermo si spegne nuovamente.
Il modello sull’etichetta riporta Huawei LCD Monitor MateView HSN-CBA.
Qui trovate molte le info relative a questo fantastico schermo: https://consumer.huawei.com/ch/mateview
Sul web si trovano diverse discussioni su questo problema che è molto comune: prendendo spunto dalle informazioni trovate, inizio a smontare lo schermo per arrivare a lavorare direttamente la scheda madre.
Iniziamo a smontarlo
Si inizia smontando la paratia superiore dello stand scorrevole che include tutta l’elettronica dello schermo: 4 vitine e via!
La copertura scorre verso l’alto: durante l’aperatura, stiamo attenti al bottone di accensione che è magnetico, si può smarrire facilmente.
Ti occorre assistenza sul tuo display Huawei MateView? Clicca qui per maggiori info
Ecco un’immagine della base scoperta. Nella zona sotto c’è la scheda madre: per estrarla, vanno scollegati flat, connettori e qualche vitina.
Osservando bene sulla scheda logica principale c’è appoggiata una seconda schedina che include anche il modulo Wi-Fi.
Ecco alcune foto che mostrano alcune fasi del disassemblaggio:

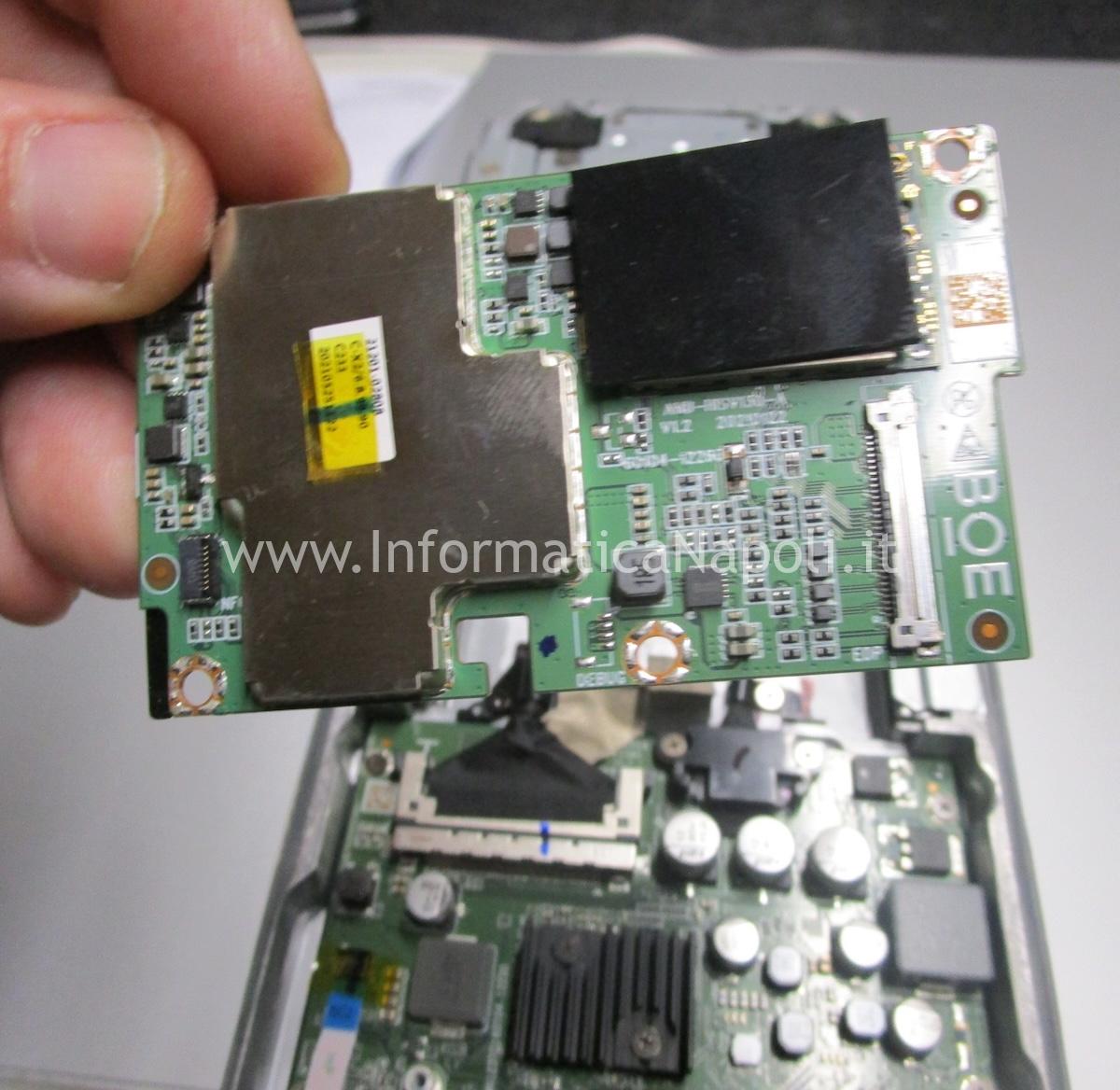

Ecco rimossa la prima scheda logica:
Ora tocca alla mainboard:

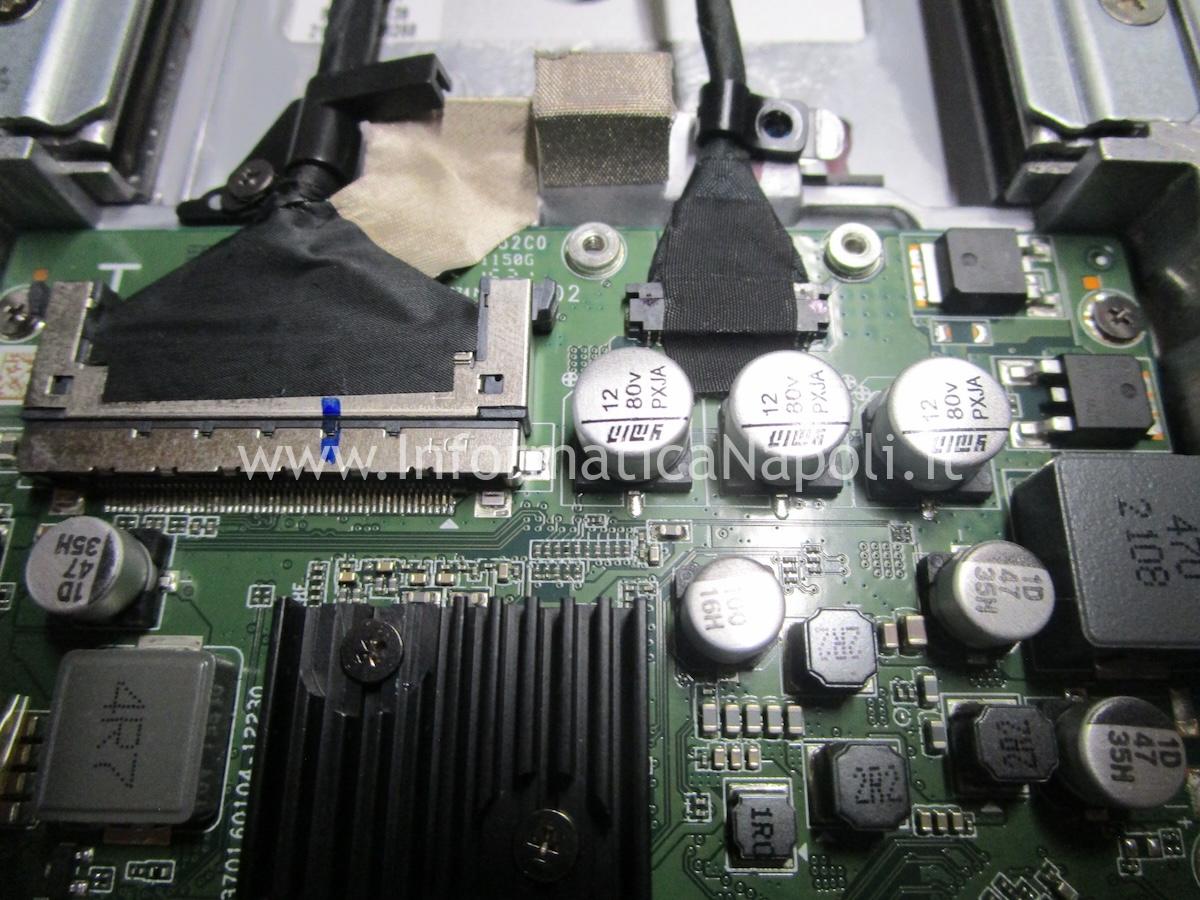

Scollego il cavo video principale:

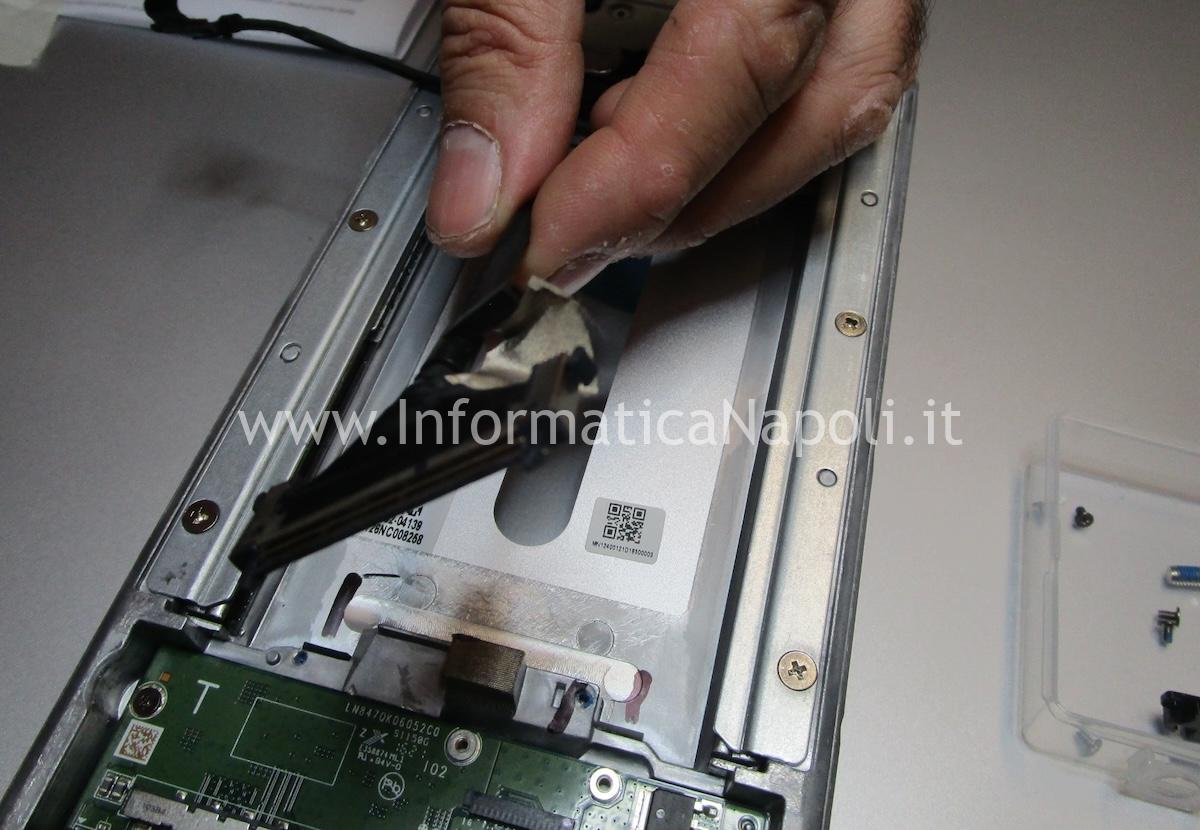

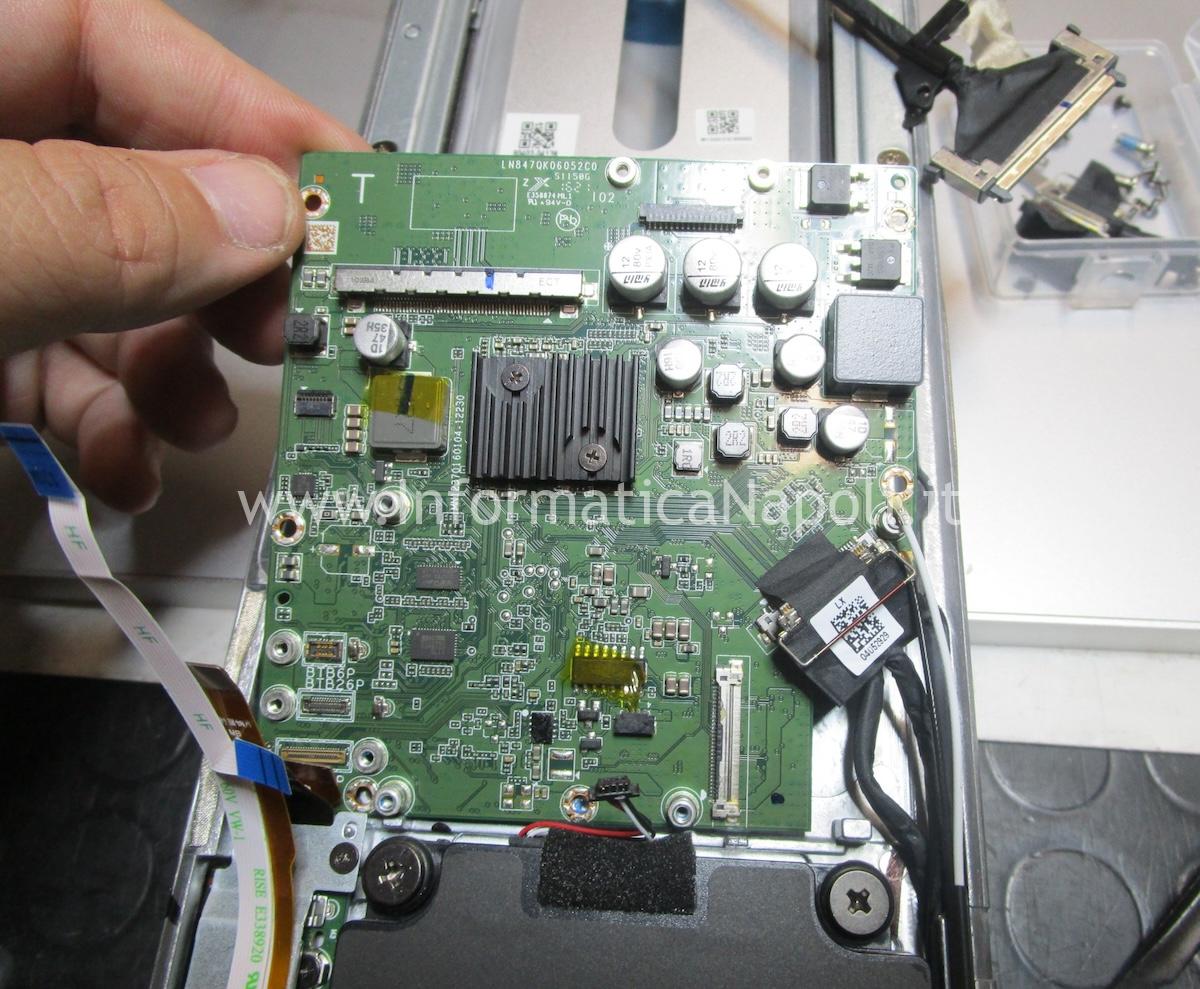

Resta ancora qualche flat e connettore da sganciare, prima di estrarre la scheda logica dalla scocca:
Analisi scheda madre alla ricerca di guasti

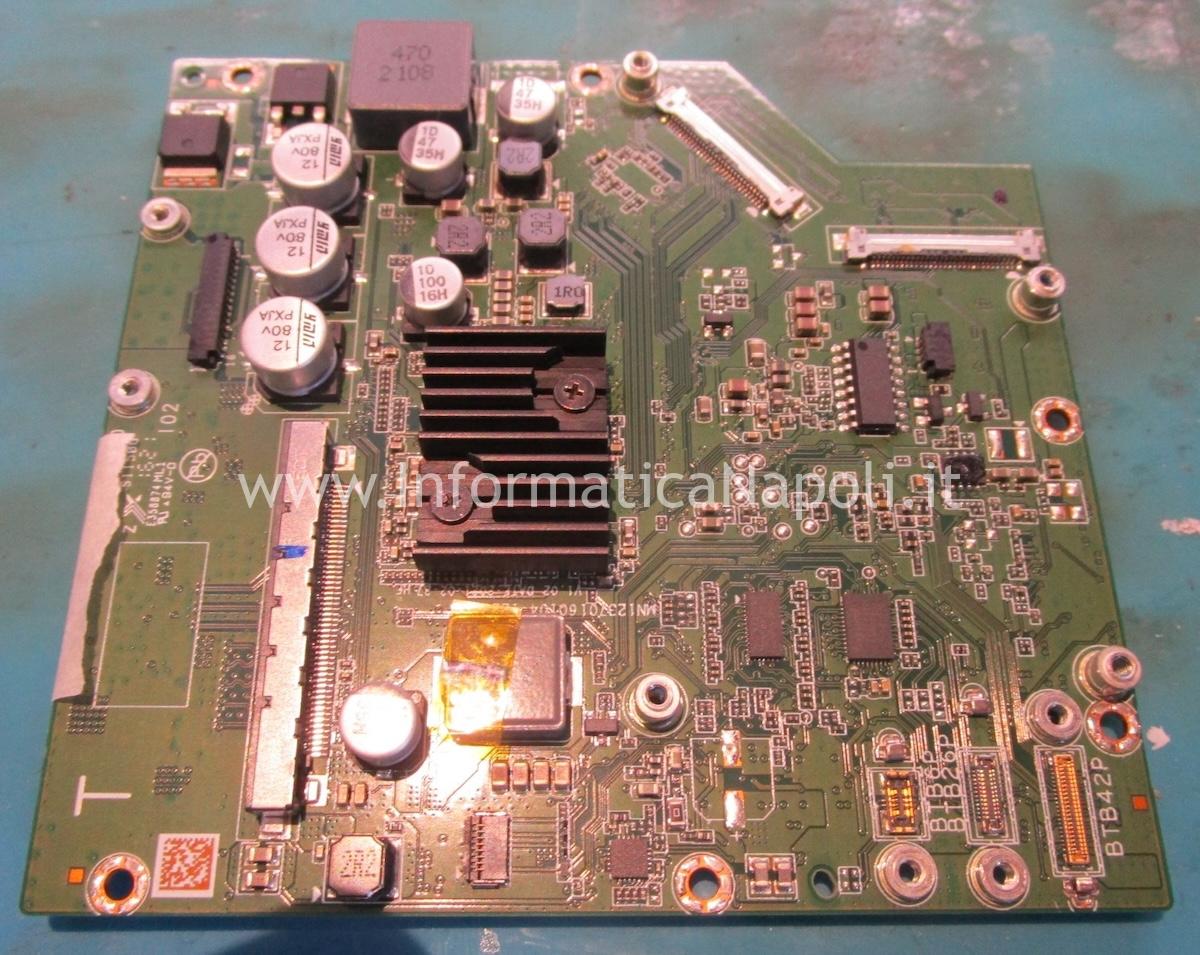

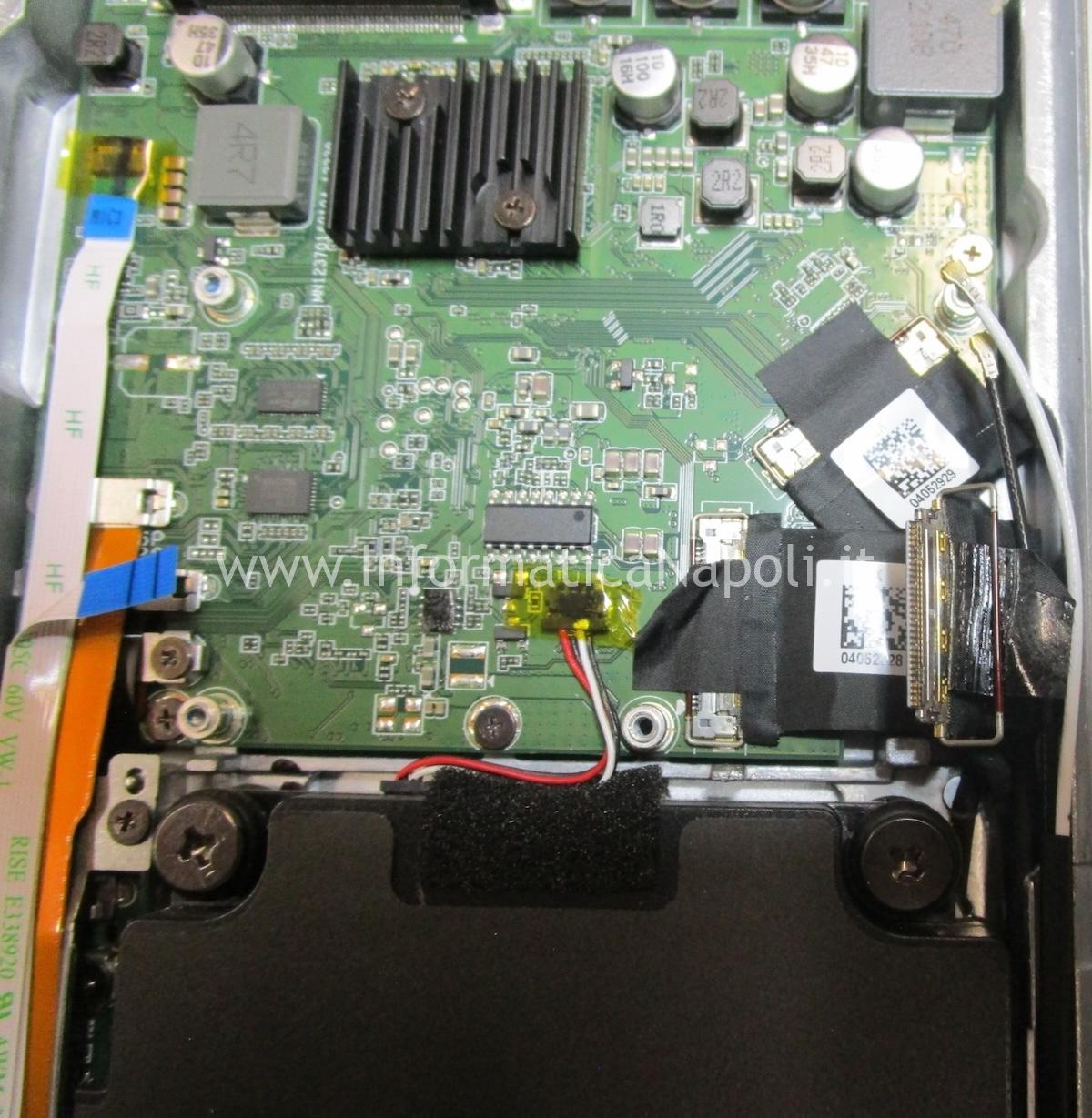

Ecco un primo piano della scheda madre:

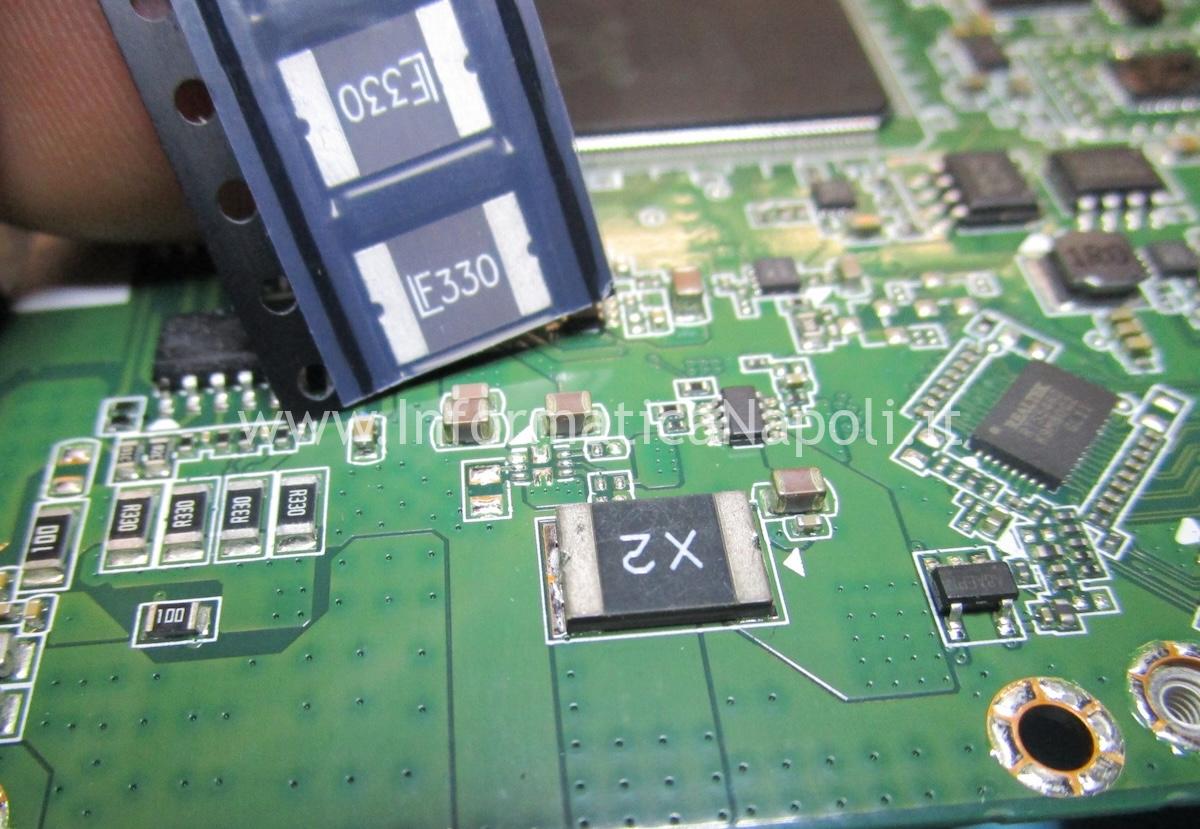

Dall’altro lato, c’è il famoso componente difettoso siglato con un X2:
Il componente sembra essere un fusibile ripristinabile: è in pratica un fusibile che protegge il circuito da sovracorrente, ma che non ‘brucia’, in caso diventi attivo.
Ti occorre assistenza sul tuo display Huawei MateView? Clicca qui per maggiori info
Come funziona un fusibile ripristinabile
Funziona sommariamente così:
- Stato di Ripristino (Reset): una volta rimossa l’alimentazione e individuata o risolta la causa del guasto, il componente si raffredda e torna automaticamente conduttivo;
- Stato normale: in condizioni di lavoro ordinaria, sotto la soglia di corrente prevista, ha una resistenza molto bassa e quindi lascia passare la corrente;
- Stato di intervento: se si verifica un sovraccarico o un cortocircuito (superando la corrente di scatto), il materiale polimerico si riscalda e aumenta rapidamente la propria resistenza, bloccando quasi del tutto il flusso di corrente.
Tuttavia, in questo caso, qualcosa sembra essere andato storto perché il componente funziona in maniera anomala, attivandosi dopo alcuni secondi, senza alcuna sovracorrente.
Su suggerimento di altri utenti che hanno già provato questa riparazione, la soluzione migliore è sostituire il componente originale con un fusibile ripristinabile PTC Polimerico da 24V e 3.3 A.
Ecco qualche link utile su Reddit:
https://www.reddit.com/r/Huawei/comments/1atdruk/psa_i_found_a_way_to_fix_the_mateview_282_32/

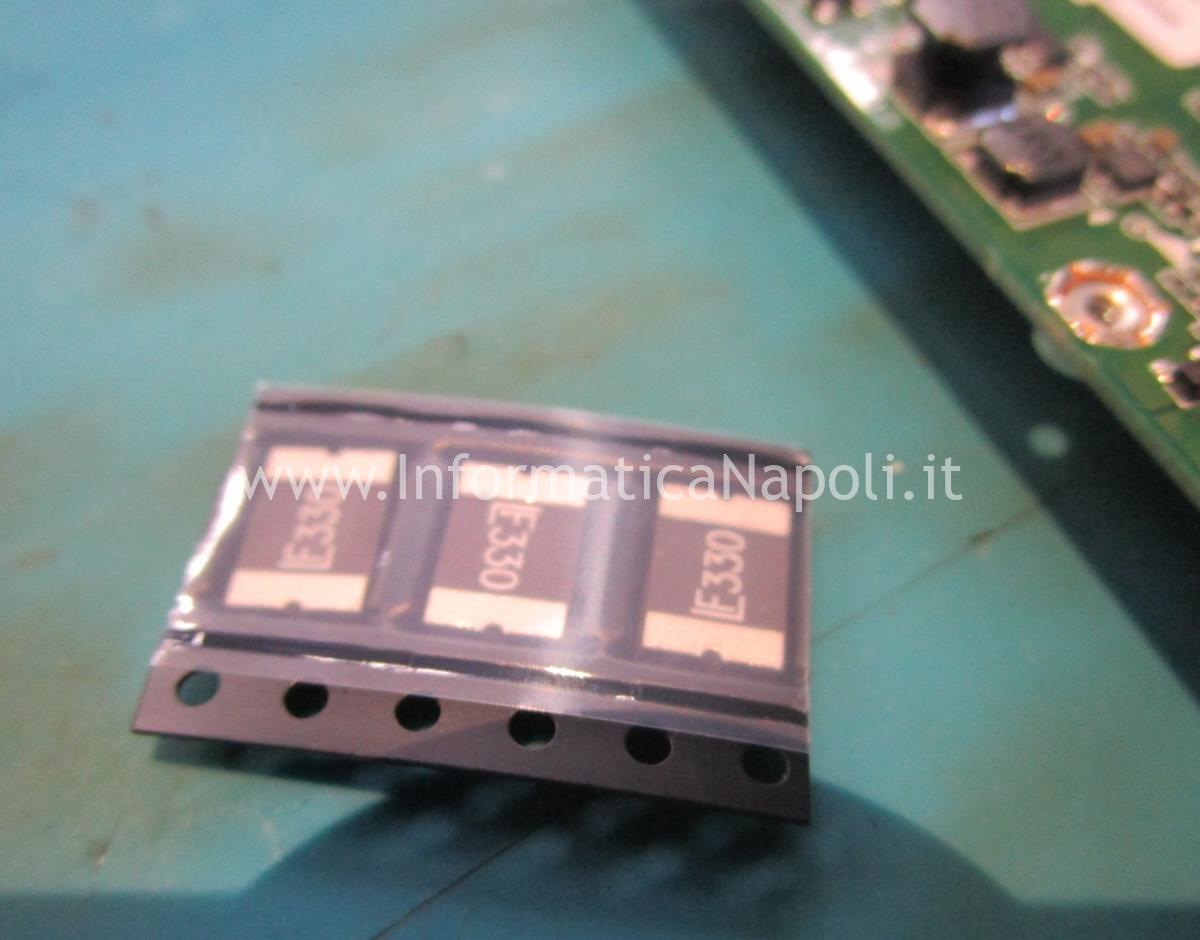

Una delle soluzioni possibili è installare un fusibile ripristinabile marcato Littelfuse 2920L330/24MR, come quello che abbiamo ordinato:
Qui trovate il datasheet di questo componente: https://www.informaticanapoli.it/FTP/DOCUMENTI/2920.pdf
Riparazione in corso

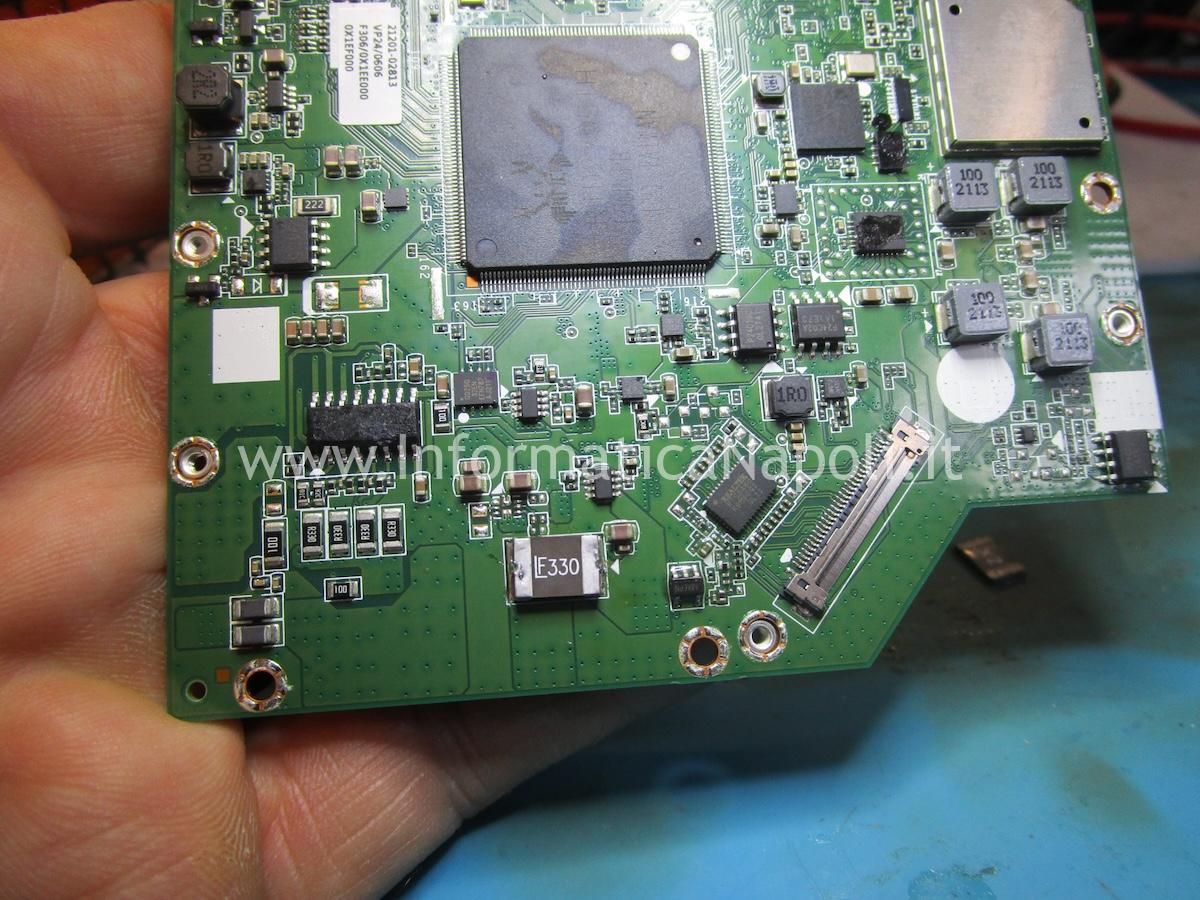

Procedo alla sostituzione del componente originale con questo 2920 L330/24MR:

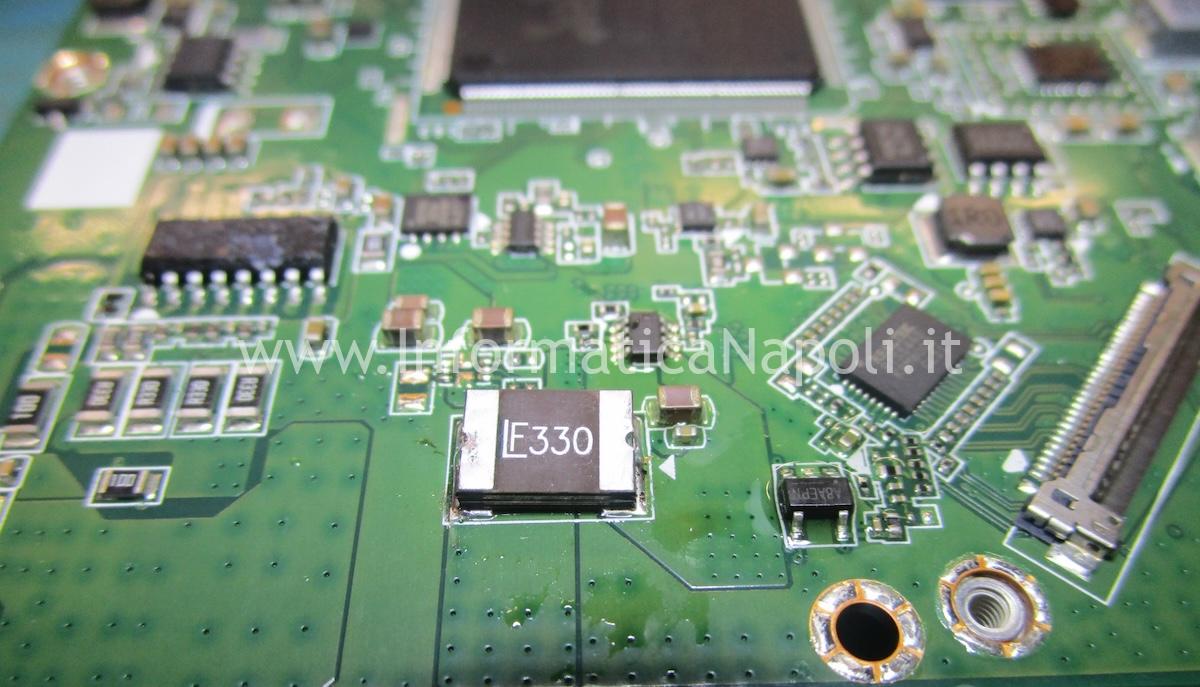

Fine del lavoro. Basta solo questo..? Vediamo!
Rimonto lo schermo in maniera sommaria ed effettuo una prima accensione… Il logo Huawei si illumina e rimane acceso per diversi secondi… buon segno!

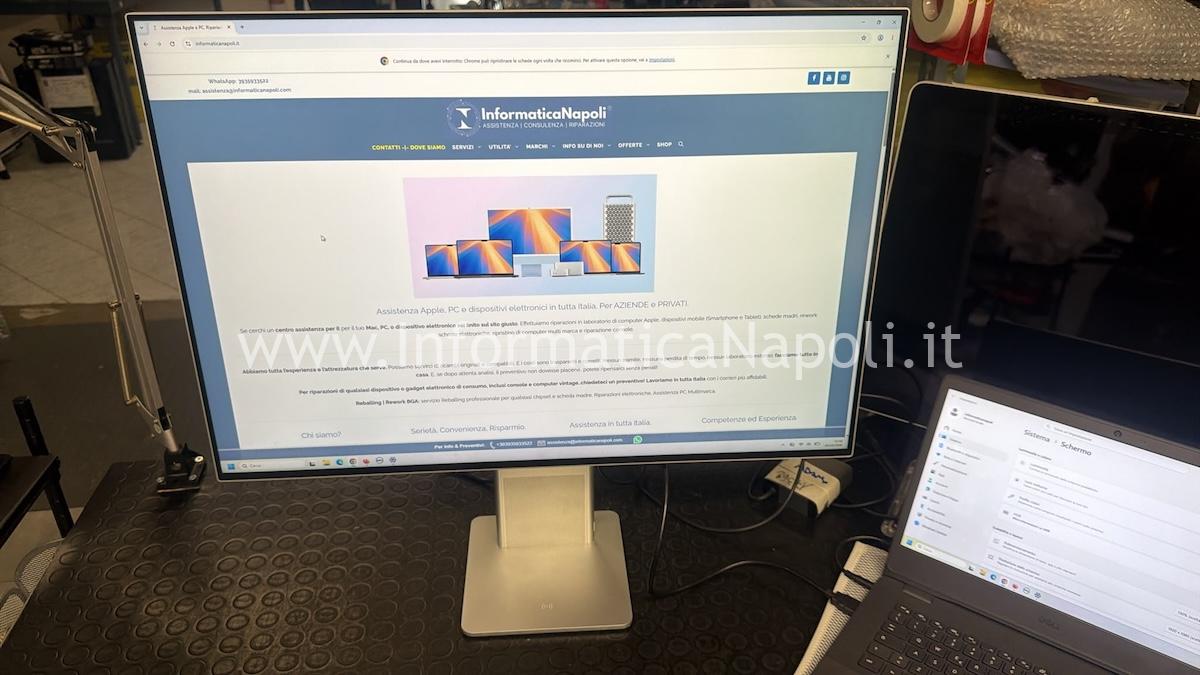

Lo schermo ritorna a funzionare perfettamente!
Ti occorre assistenza sul tuo display Huawei MateView? Clicca qui per maggiori info
Esito intervento
Proviamo un pò di impostazioni con il lo slider touch sotto..

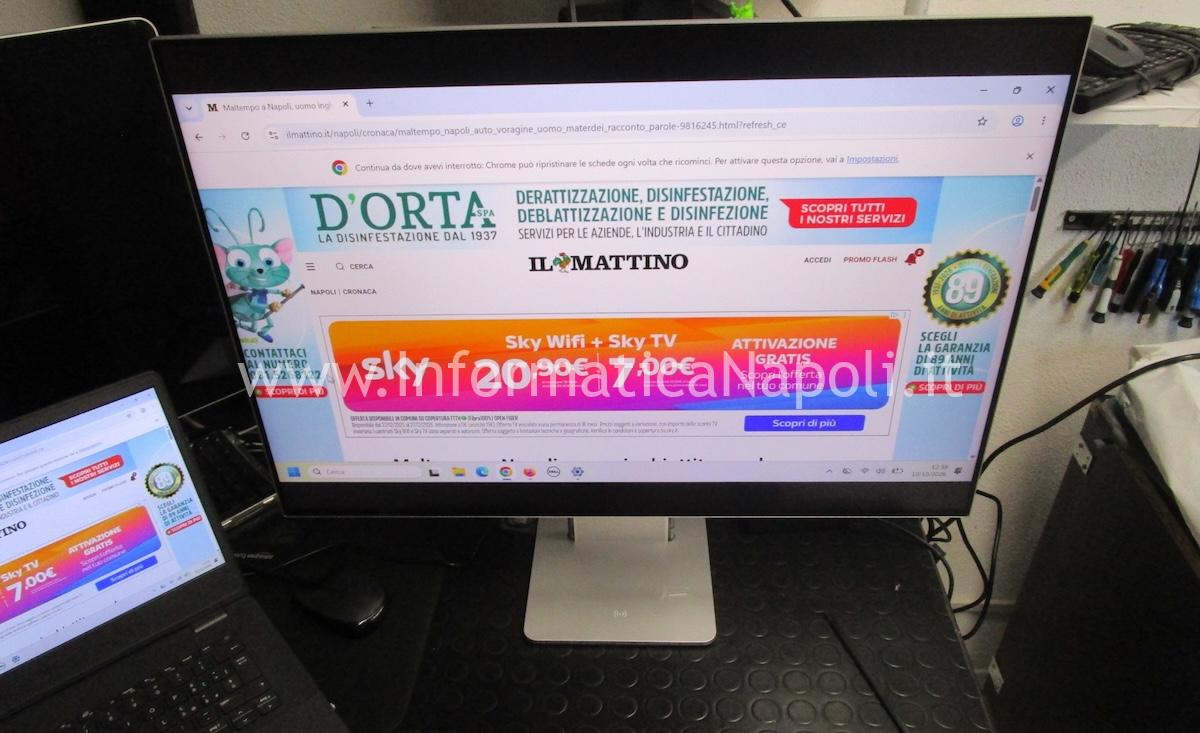

Alla fine colleghiamo una fonte HDMI e devo dire che funziona davvero bene!

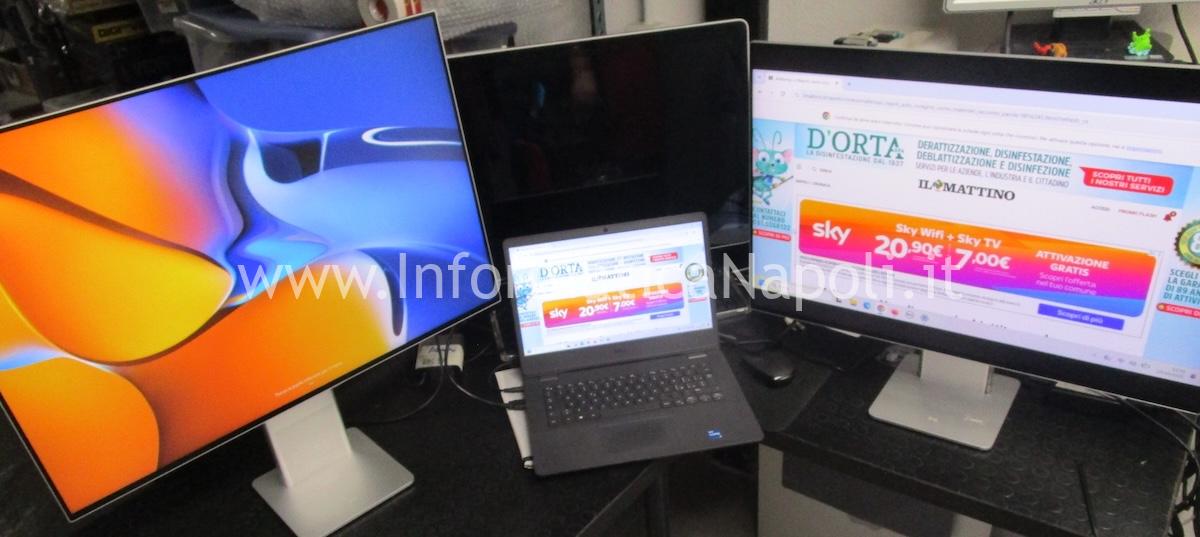

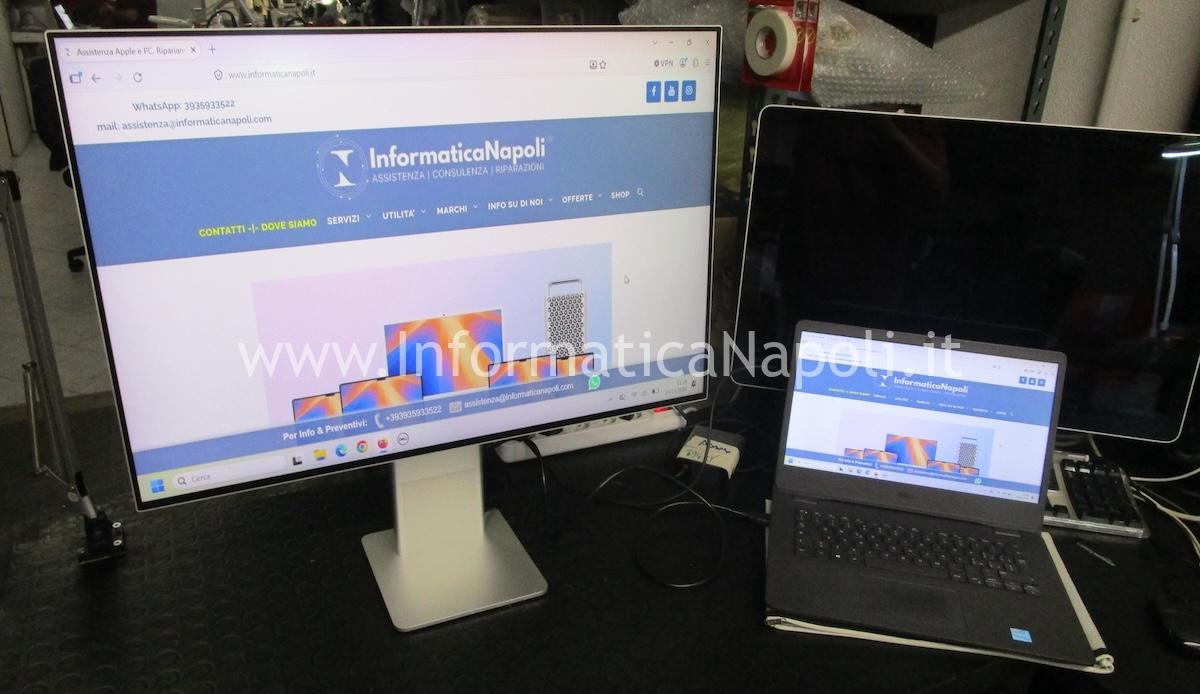

Riparo anche il secondo schermo… ed eccolo qui sulla destra!

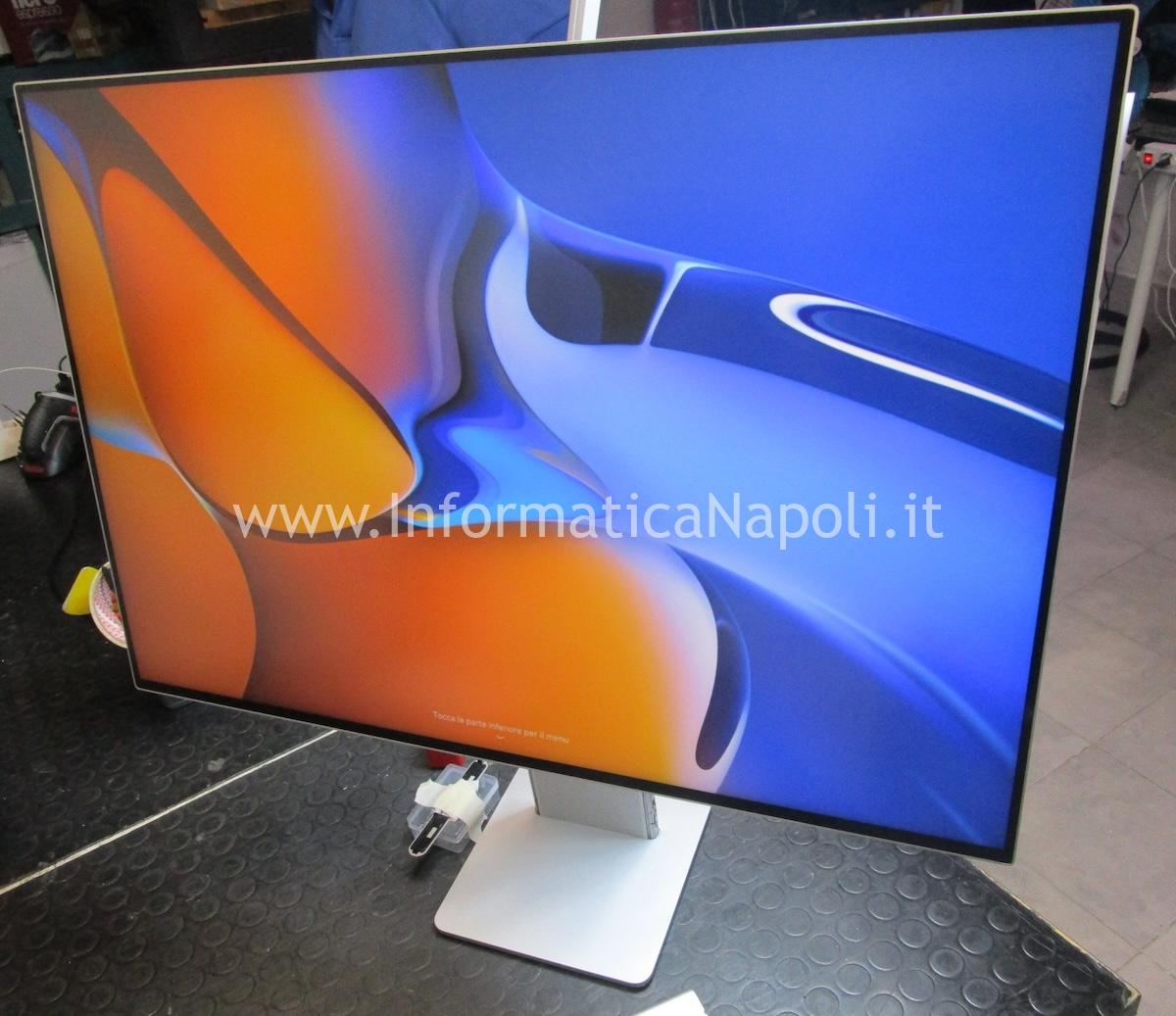

Insomma il display Huawei MateView HSN-CBA da 28.2 pollici è tornato funzionante!
Entrambi gli schermi sono pronti per la consegna, clienti soddisfatti!
Se anche voi avete un display Huawei MateView HSN-CBA 28.2 con problemi di accensione e spegnimento contattatemi per un preventivo!!!
