Upgrade o sostituzione disco Apple iPod Classic

In questo articolo mostro come effettuare un upgrade di capacità disco su un Apple iPod classic che dispone di un hard disk meccanico solitamente da 120 oppure 160GB. L’articolo può essere utile anche per chi ha problemi di disco che rendono inutilizzabile l’iPod.

Insomma per chi possiede questo splendido dispositivo ecco qualche idea per rigenerarlo e riutilizzarlo.

L’idea di base è sostituire l’originale Hard Disk meccanico con schedine elettroniche di memoria più capaci: questo è possibile mediante l’uso di adattatori creati appositamente.

Gli adattatori si sostituiscono perfettamente all’hard disk e si possono raggiungere dimensioni di storage importanti, anche di 1 TeraByte. Ovviamente aumenta anche la velocità ma questo non è mai stato un problema su questi dispositivi audio.

Problemi con disco Apple iPod Classic? ecco una soluzione

Upgrade o sostituzione disco Apple iPod Classic

Nella storia degli iPod si sono susseguiti vari modelli con caratteristiche, colori e display differenti.

Quelli con disco disso però erano pochi e tra questi eccone alcuni:

iPod con rotella rotante 2001 2002 2003

iPod con rotella rotante 2001 2002 2003

iPod con connettore dock 2003

iPod con connettore dock 2003

iPod mini 2004

iPod mini 2004

iPod ruota cliccante 2004

iPod ruota cliccante 2004

iPod U2 Special Edition 2004

iPod U2 Special Edition 2004

iPhod photo 2004

iPhod photo 2004

iPod mini seconda generazione 2005

iPod mini seconda generazione 2005

iPod color display 2005

iPod color display 2005

iPod U2 Special Edition Color Display 2005

iPod U2 Special Edition Color Display 2005

iPod quinta generazione 2005

iPod quinta generazione 2005

Il dispositivo su cui lavorerò in questo articolo è il seguente:

iPod classic

iPod Classic 80 | 120 | 160 GB

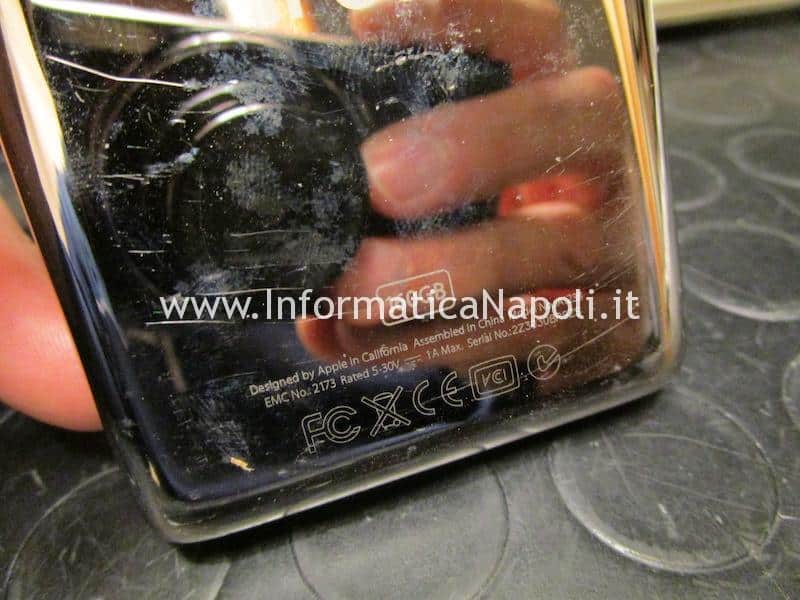

L’iPod del cliente su cui lavoreremo è un iPod Classic 7g (settima generazione) con disco da 160GGB siglato A1238. L’iPod non funziona poiché all’accensione si sentono ticchettii classici del disco meccanico danneggiato e appare l’immagine che chiede di effettuare un restore con iTunes.

Upgrade SSD disco apple ipod classic

Il restore con iTunes non va a buon fine poiché il disco è KO e va sostituito. Approfittiamo quindi per effettuare una sostituzione con qualcosa di diverso e più capace: anche perché pur volendo installare un hard disk come quello originale è praticamente impossibile trovarlo sul mercato se non a cifre folli.

assistenza aggiornamento Upgrade SSD disco apple ipod classic 160 gb


Vuoi assistenza sul tuo iPod con problemi di hard disk? Clicca qui per maggiori info


Upgrade SSD disco apple ipod classic 160 gb

Effettuerò upgrade di questo iPod settima generazione portandolo dall’iniziale capacità di 160 GB ad una capacità di 256G.  Utilizzerò per questo un apposito adattatore che in realtà permette, in questa versione (flash quad), di installare fino a 4 microSD da 128GB per un totale di 1TB !

assistenza aggiornamento Upgrade SSD disco apple ipod classic 160 gb 1tb

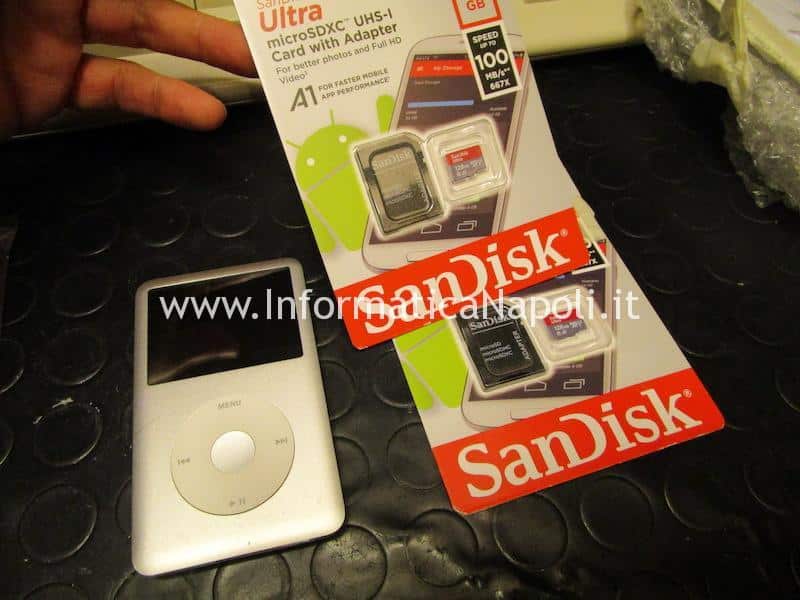

La scelta delle microSD ricadono su 2 microSDXC da 100 mb/sec ognuna da 128GB per un totale quindi di 256GB.

come riparare e sostituire disco apple ipod classic

La schedina che permette questa magia è chiamata iFlash e esiste in diverse varianti: quella scelta da me permette di utilizzare 4 microSD:

iflash aggiornamento upgrade disco apple ipod classic

Esistono tuttavia anche altre versioni dedicate a diversi supporti:

iFlash upgrade ipod con CF card

iFlash upgrade ipod con CF card

iFlash upgrade ipod con SD card

iFlash upgrade ipod con SD card

iFlash upgrade ipod con msata

iFlash upgrade ipod con msata

iFlash upgrade ipod con m.2 sata

iFlash upgrade ipod con m.2 sata

iFlash upgrade ipod con doppia SD card

iFlash upgrade ipod con doppia SD card

iFlash-ATA1_500_ipod quarta gen

Il sito del produttore di questa scheda mette in guardia sulla compatibilità su alcuni modelli, in particolare ci sono limiti sul numero di canzoni che iTunes può gestire e sopratutto sul filesystem previsto per quel modello.

In questa pagina ci sono tutti i dettagli:

https://www.iflash.xyz/store/iflash-compatibility/

Li riporto qui per comodità in una tabella:

Descrizione modello Model No. Limite iTunes
5th Gen 30Gb MA002 / MA146 / PA002 / PA146  ~20000 Tracks
5th Gen 60Gb MA003 / MA147 / PA003 / PA147  ~50000 Tracks
5.5th Gen 30Gb MA444 / MA446 / PA444 / PA446 / MA664  ~20000 Tracks
5.5th Gen 80Gb MA448 / MA450 / PA448 / PA450  ~50000 Tracks
6th Gen 80Gb MB029 / MB147 / PB029  128Gb / ~50000 Tracks
6th Gen 160Gb MB145 / MB150 / PB145 / PB150  128Gb / ~50000 Tracks / Requires Ribbon
6.5th Gen 120Gb MB565 / PB565 / MB562 / PB562  128Gb / ~50000 Tracks
7th Gen 160Gb PC297 / MC297 / PC293 / MC293  ~50000 Tracks

Il modello che vado ad aggiornare è siglato MC293 che corrisponde ad una settima generazione quindi senza nessuna limitazione, quindi basta installare la schedina e le SD card e formattare.

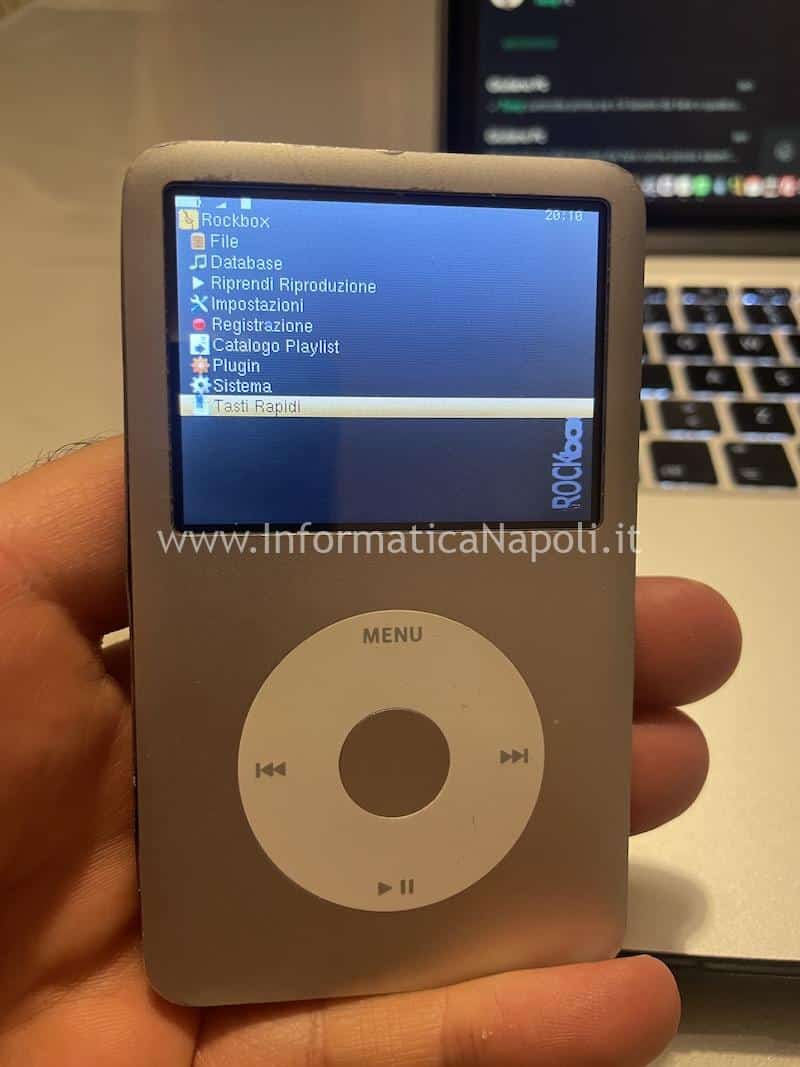

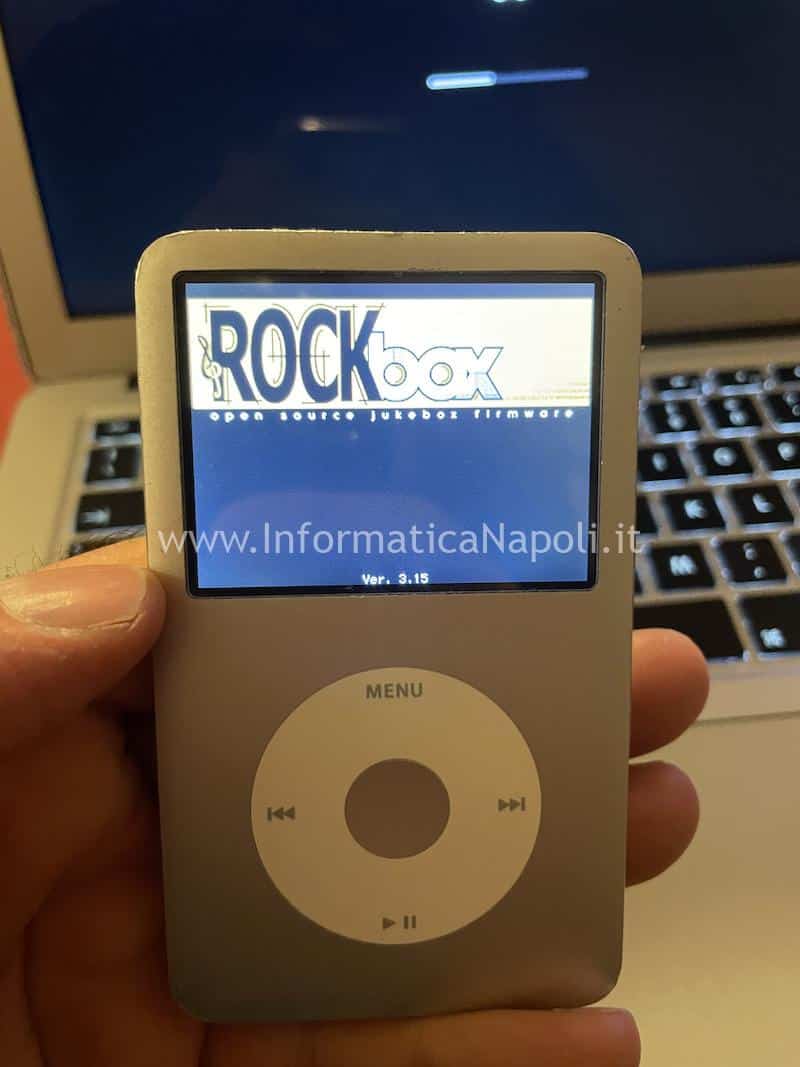

Su altri modelli invece bisogna utilizzare talvolta un flat (ribbon cable) apposito e in alcuni casi inizializzare il dispositivo con un sistema operativo alternativo chiamato Rockbox.

Iniziamo ad aprire il dispositivo. Per farlo dobbiamo usare qualche strumento in plastica, sottile ma resistente in modo da fare leva ai bordi e disincastrare le due parti della scocca.

Gli strumenti che possiamo utilizzare sono i classici utilizzati anche per aprire i cellulari: eccone alcuni tra cui quello in plastica chiamato spludger oppure quello in metallo come nelle seguenti foto:

spludger apertura ipod

aprire ipod

La scocca è incastata in diversi punti bisogna fare leva nei lati per aprire il dispositivo.

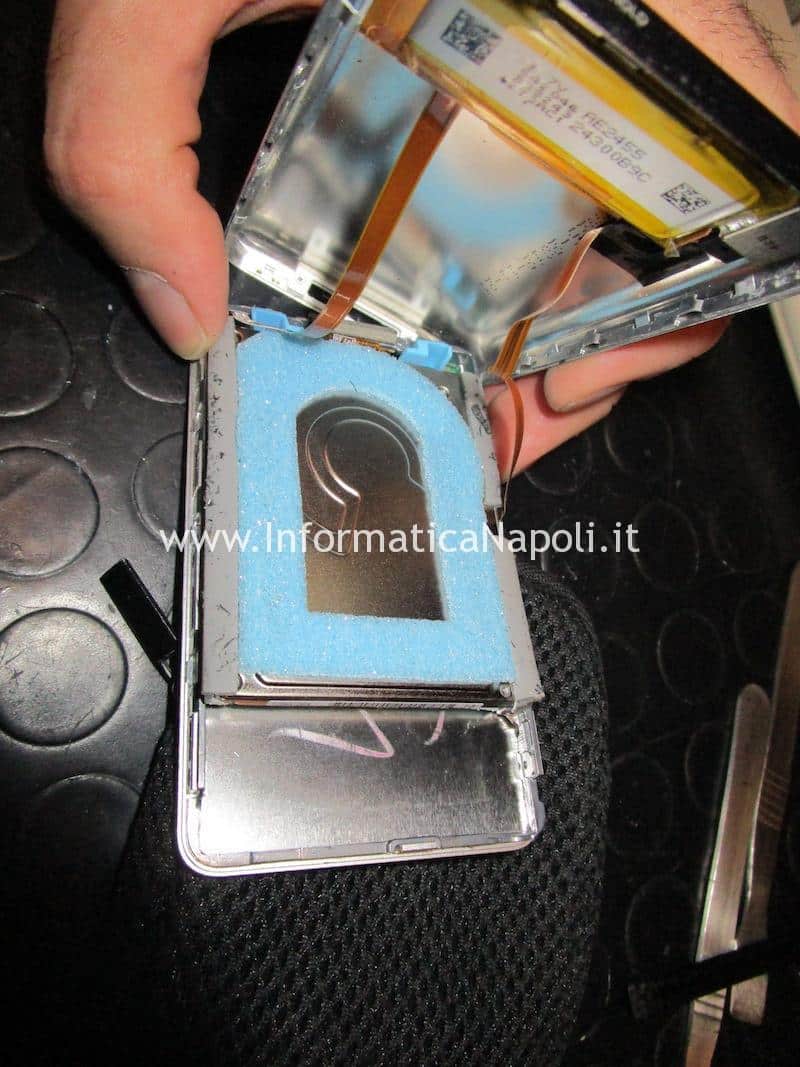

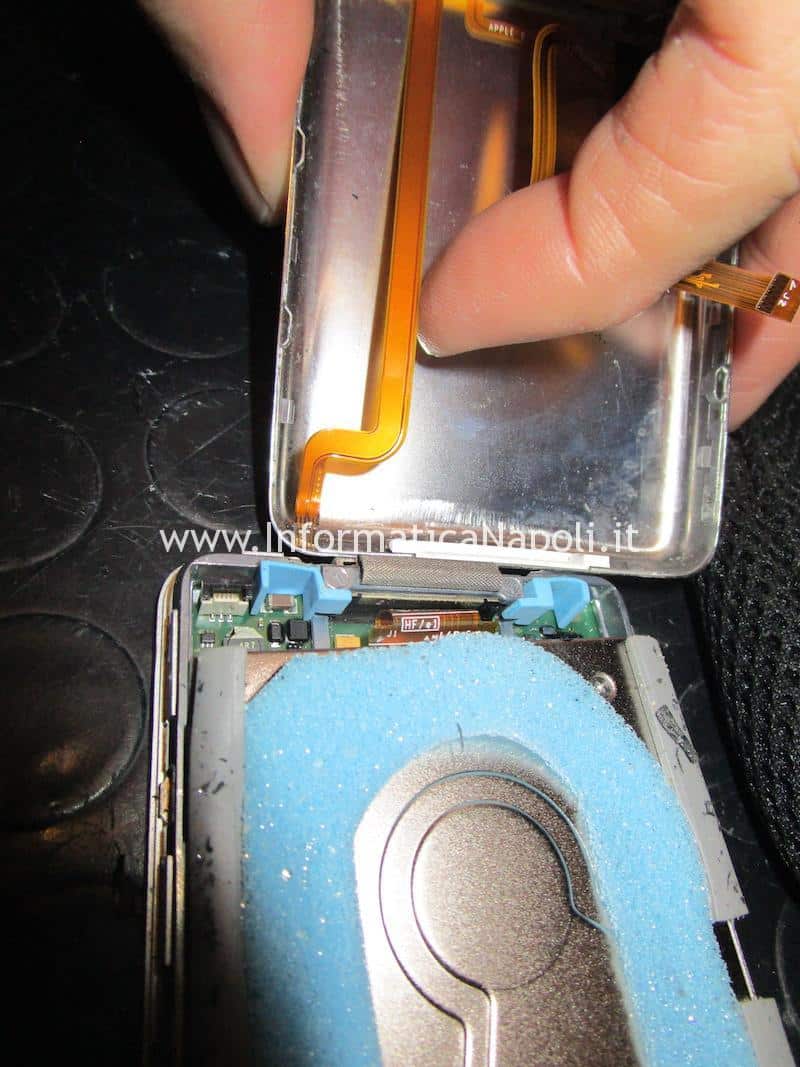

come aprire ipod Apro con delicatezza l’iPod facendo attenzione poiché ci sono flat e spinotti collegati.

come riparare e sostituire disco apple ipod classic

come riparare e sostituire disco apple ipod classic

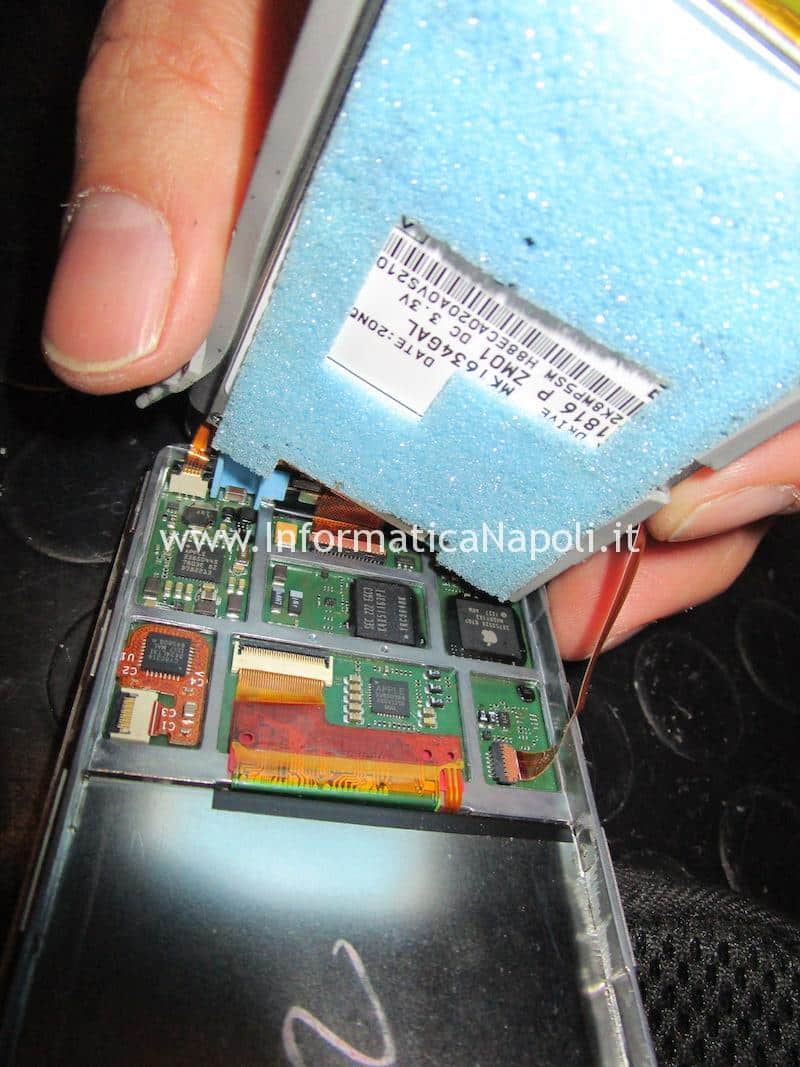

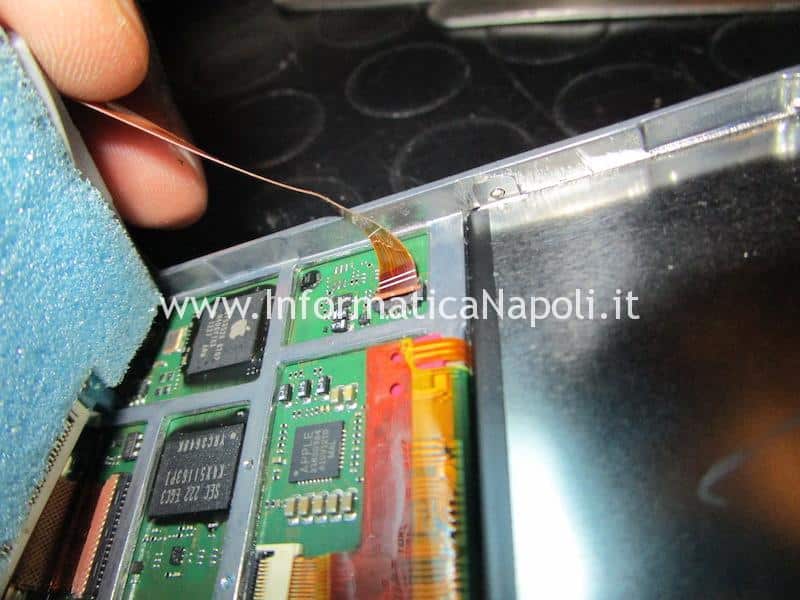

I flat da disconnettere sono principalmente 3 e sono bloccati da fermi che dobbiamo sbloccare prima di rimuoverli. Particolare attenzione al flat che collega il disco alla scheda logica dell’iPod.

come riparare e sostituire disco apple ipod classic

assistenza sostituzione disco apple ipod classic

Scolleghiamo tutti i flat..

assistenza sostituzione disco apple ipod classic

assistenza sostituzione disco apple ipod classic

Facciamo molta attenzione al flat principale, sopratutto al verso in cui dovrà successivamente essere inserito nell’adattatore SD.

assistenza sostituzione disco apple ipod classic

Ecco un primo piano del piccolissimo hard disk meccanico.

assistenza sostituzione disco apple ipod classic

Una foto che mostra le tre parti dell’iPod dopo il disassemblaggio..

assistenza sostituzione disco apple ipod classic

La scheda adattatore iFlash monta esattamente al posto dell’hard disk meccanico… eccoli vicino a paragone:

assistenza sostituzione disco apple ipod classic

assistenza sostituzione disco apple ipod classic adattatore iflash

assistenza sostituzione disco apple ipod classic adattatore iflash 1tb 256gb 128gb 160gb

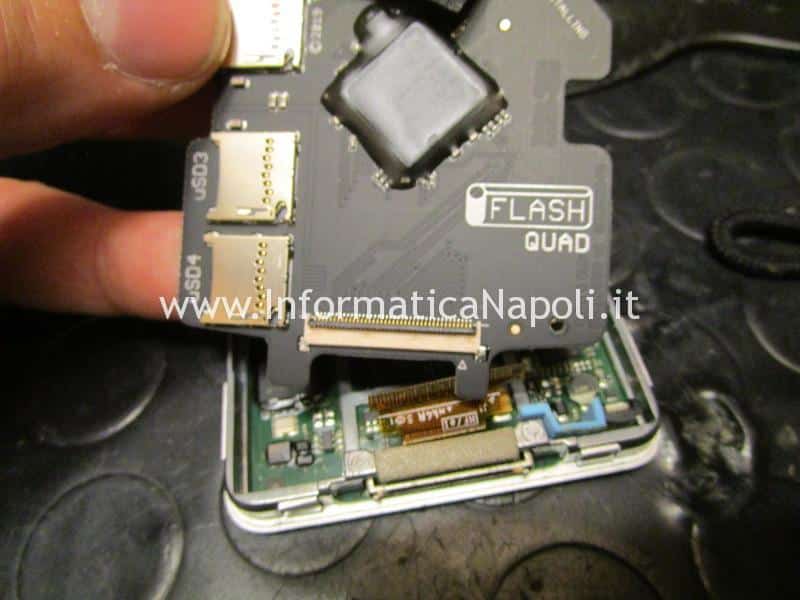

Assembo la schedina..

assistenza sostituzione disco apple ipod classic adattatore iflash 1tb 256gb 128gb 160gb

Nel kit esce anche uno spessore in gomma biadesivo in modo che la scheda rimanga fissata alla scheda madre senza muoversi nella scocca.

assistenza sostituzione disco apple ipod classic adattatore iflash 1tb 256gb 128gb 160gb

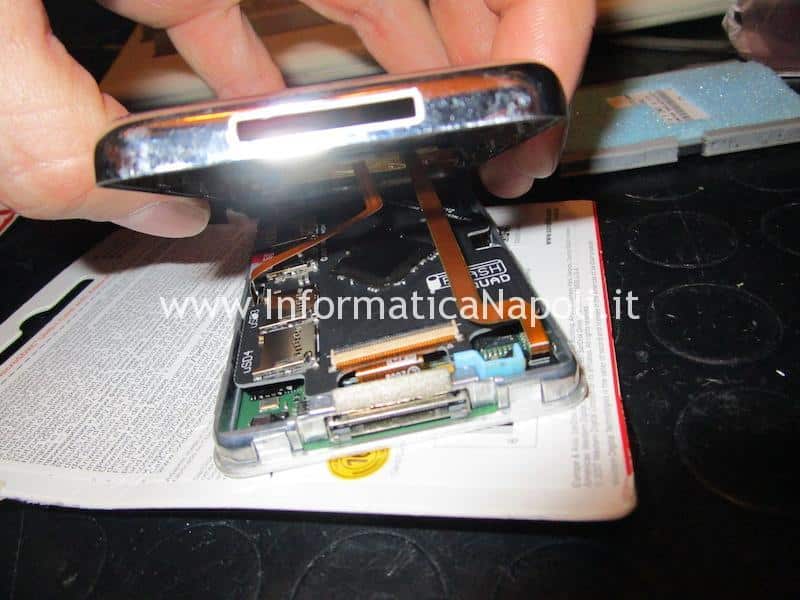

Una volta ricollegati tutti i flat e chiuso l’iPod provo ad accenderlo… ovviamente il dispositivo ‘vede’ un disco nuovo da inizializzare per cui lo collego ad un Mac con iTunes..

assistenza sostituzione disco apple ipod classic adattatore iflash 1tb 256gb 128gb 160gb ripristinato

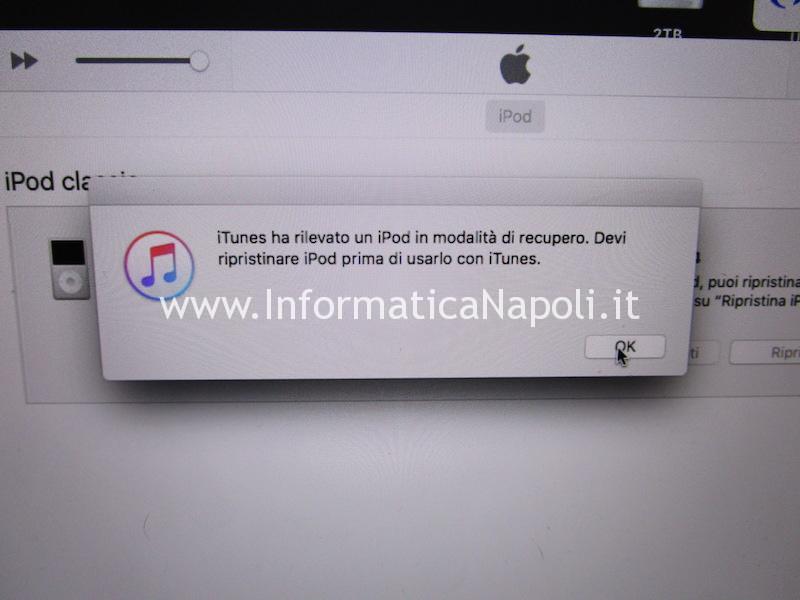

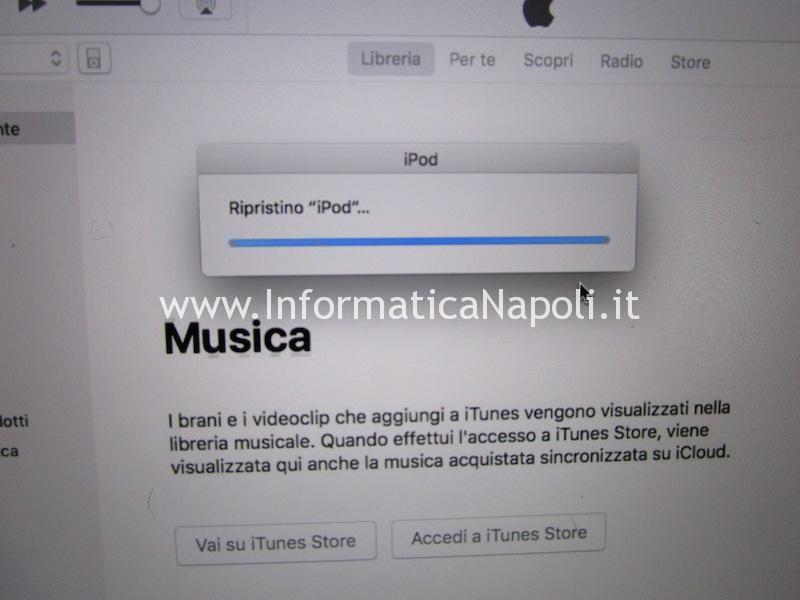

iTunes rileva l’iPod in modalità di recupero e ci chiede di effettuare un ripristino…

ripristino ipod itunes sostituzione disco

ripristino ipod itunes sostituzione disco

iTunes rileva il dispositivo come iPod classic 160GB del 2009 ed è corretto anche se all’interno abbiamo 256GB di capacità…

ripristino ipod itunes sostituzione disco

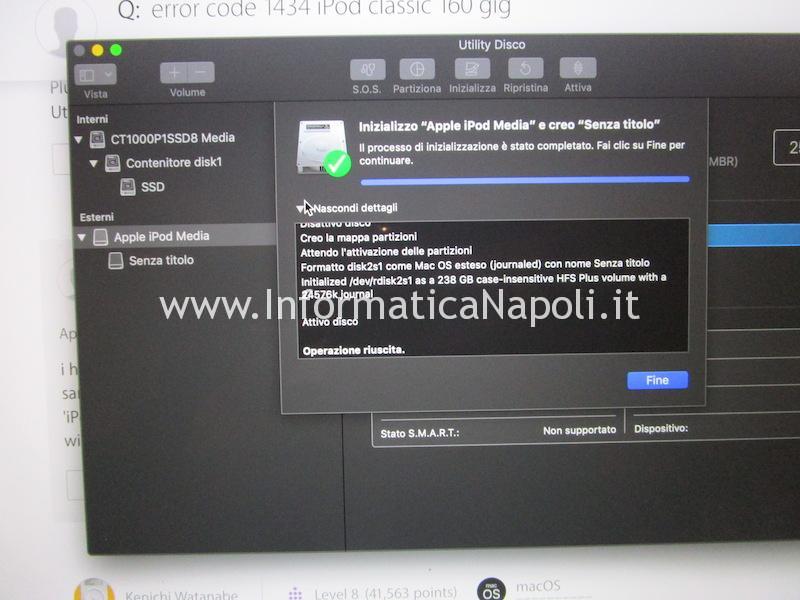

A questo punto se proseguiamo cliccando su Avanti succede che iTunes evidenzia errore perché in effetti il disco non è inizializzato: quindi apro Utility Disco su Mac e procedo all’inizializzazione.

ripristino ipod itunes sostituzione disco

ripristino ipod itunes sostituzione disco

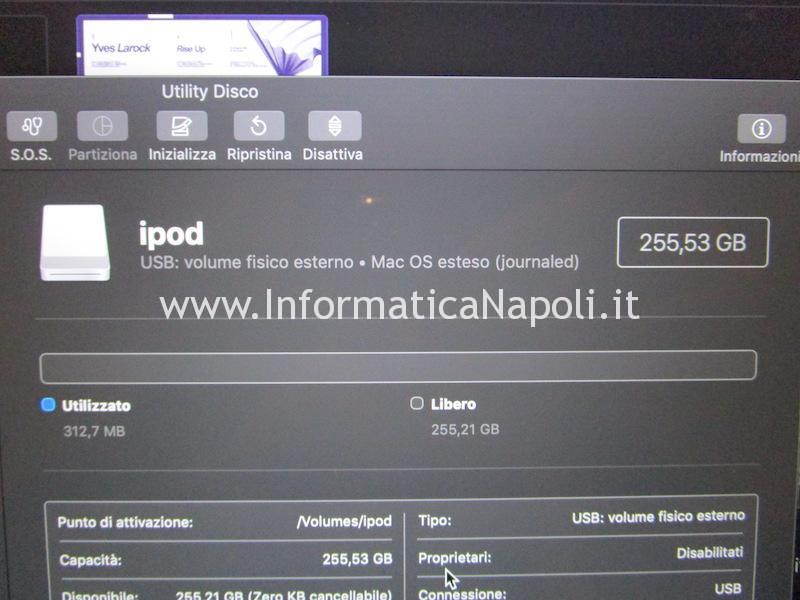

Il sistema inizializza l’iPod come disco vedendo 255,53 GB con filesystem HFS.

assistenza ripristino ipod itunes sostituzione disco

La conferma l’abbiamo anche successivamente da iTunes.

assistenza ripristino ipod itunes sostituzione disco

A questo punto facciamo già una prima sincronizzazione spostando file audio sul dispositivo…..

ipod ripristinato disco sostituito funzionante

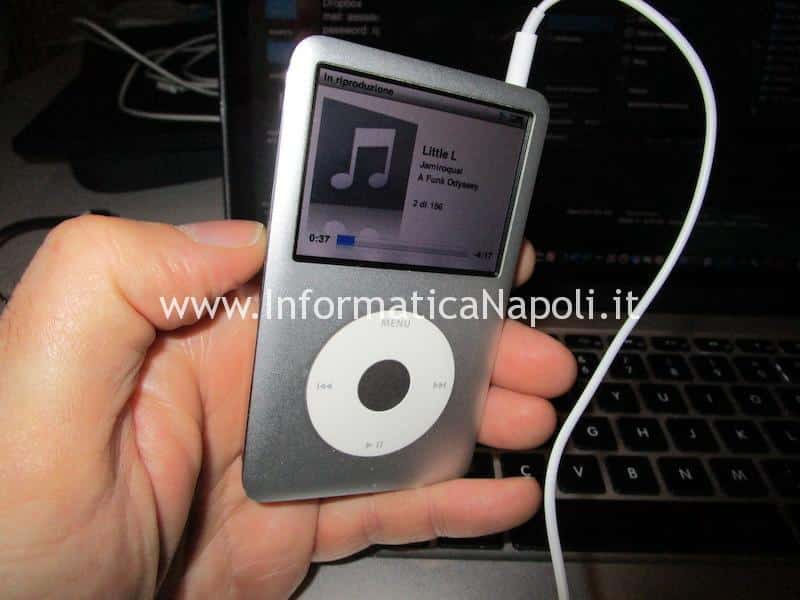

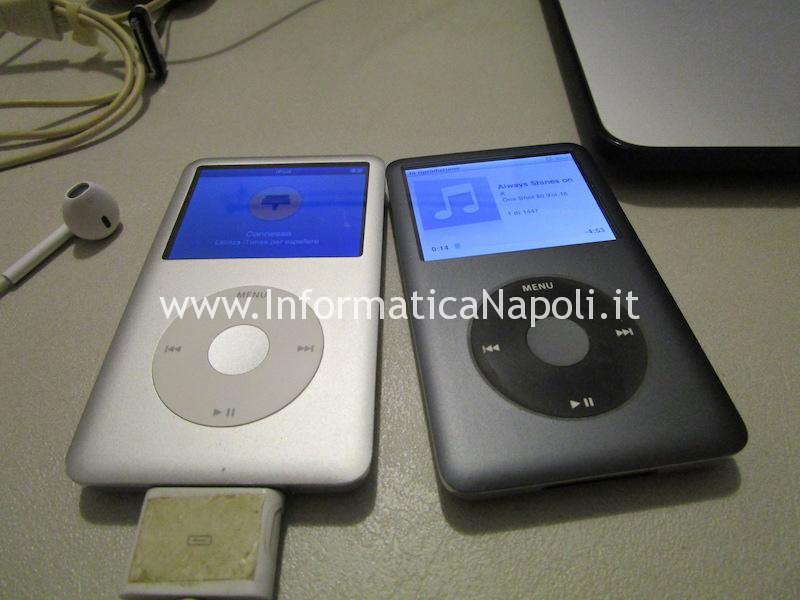

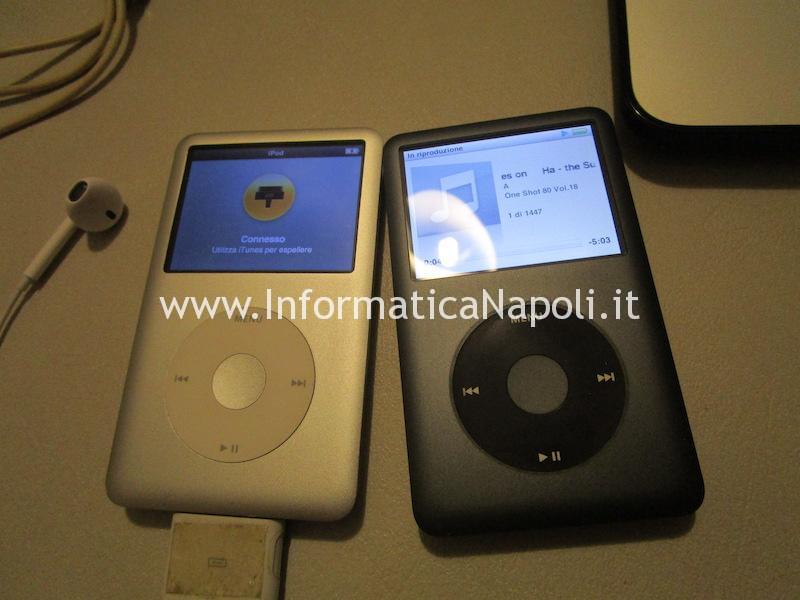

Test superato! L’iPod funziona perfettamente!!!

ipod ripristinato disco sostituito funzionante

Con questa schedina è possibile ridare vita ad un dispositivo iPod ancora molto attuale e funzionale…

assistenza ipod ripristinato disco sostituito funzionante

assistenza ipod ripristinato disco sostituito funzionante

Su internet trovate anche articoli di upgrade più estermi per questo dispositivo come l’aggiunta di un modulo bluetooth… magari riuscirò ad avere tempo e modo di provare anche quest’altro upgrade.

Nel frattempo se avete problemi con il vostro iPod con hard disk danneggiato oppure necessitate di maggior spazio… potete contattarmi per un preventivo!
